32x7x3m Общий размер Угловой профиль обработки CNC угол Железной стальной башни Машины Линия 3 CNC оси

32x7x3m Общий размер Угловой профиль обработки CNC угол Железной стальной башни Машины Линия 3 CNC оси

Введение продукта:

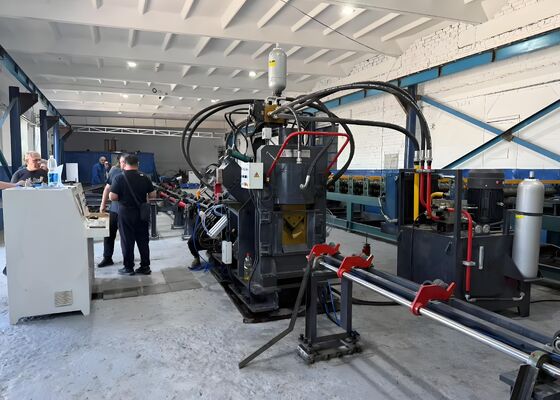

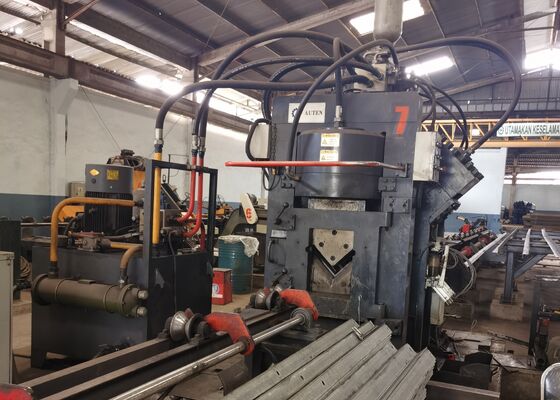

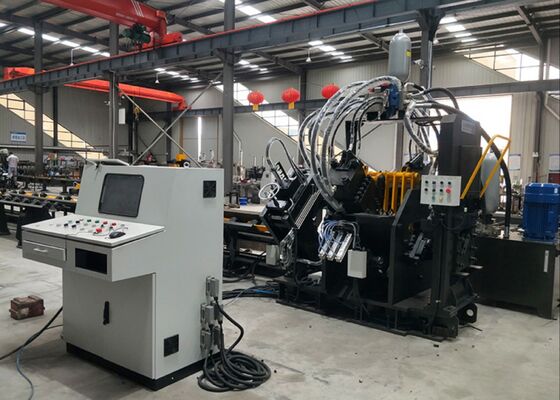

Серия JNC высокоскоростной линии производства CNC для пробивания, маркировки и резки в основном состоит из блока пробивания, блока маркировки, блока резки, поперечного конвейера, вращающегося конвейера,конвейер питания, конвейер разгрузки, CNC кормление карета, гидравлическая система, электрическая система, пневматическая система, и другие важные компоненты.Специально предназначенные для автоматизированной обработки угловой стали в производстве башен, эта производственная линия работает полностью под численным управлением, предлагая удобную для пользователя работу.

Параметры продукта:

Характеристики продукта:

1. CNC угловая железная перфорационная машина оснащена либо двумя, либо тремя перфорационными блоками, каждый из которых способен вмещать три различных размера перфорации.Эти пробивающие устройства точно управляются с помощью численного управления (NC), обеспечивая точное и регулируемое положение пробивания. Машина способна производить как круглые, так и овальные отверстия.значительно повышает эффективность производстваДля сталей с углом 50×50×4 мм машина достигает производственной мощности 9-10 тонн за восьмичасовую смену.

2. Маркировочный блок CNC угловой перфорационной машины размещен в надежном и прочном корпусе.обеспечивает гибкость в регулировании положения маркировкиКроме того, машина использует метод маркировки диска с 10 рядами, автоматически выбирая символы без необходимости ручного ввода, тем самым значительно повышая эффективность маркировки.

3Машина CNC для резки угловых стержней оснащена однолистным режущим устройством, известным своей исключительной силой резки.в результате чистой и гладкой режущей поверхностиОблицовка клинка имеет конструкцию с открытой дверью, что облегчает быструю и безопасную замену клинка.

4Горизонтальная таблица материалов эффективно переносит угловую стойку на вращающуюся стойку материалов, которая питается двигателем и редуктором.Эта система обеспечивает безопасное расположение угловой стойки на конвейере питания для дальнейшей обработки.

5. Рабочая часть надежно удерживается и питается CNC-кормочной тележкой, обеспечивающей точное выравнивание и точность позиционирования.с обратной связью, обеспечиваемой фотоэлектрическим кодером, работающие в системе управления с закрытым контуром.

6. CNC угловой стальной металлопробивающей и маркировочной машины питается гидравлической системой, которая управляет пробиванием, маркировкой и стрижкой функции.Он имеет высокоскоростную гидравлическую станцию, оснащенную аккумулятором, а гидравлические линии используют соединения типа феррулы, обеспечивающие беспроницаемость при одновременном упрощении обслуживания и замены.Основные гидравлические клапаны поставляются известным брендом Atos, обеспечивая надежную и высокопроизводительную гидравлическую систему.

7Система охлаждения гидравлической станции предлагает множество вариантов, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта универсальность позволяет клиентам выбирать наиболее подходящий метод охлаждения на основе их конкретных эксплуатационных требований.

8Система управления состоит из верхнего компьютера, ПЛК, сервомотора, внешних выключателей обнаружения и других неотъемлемых компонентов.и система автоматически генерирует соответствующую программу обработкиОн полностью совместим с форматами файлов, такими как DXF, NC и другими, созданными программным обеспечением CAD.предлагает интуитивно понятный дисплей и упрощенную работуОн включает в себя такие функции, как графическая визуализация заготовки, обширное хранение данных, отслеживание местоположения и уведомления об тревоге о неисправности.

Эти образцы, представляющие стандартные спецификации и общие условия обработки в промышленности угловистой стальной башни, позволяют пользователям непосредственно оценить качество обработки оборудования.точностьОни служат ощутимым ориентиром для оценки производительности оборудования и его пригодности для конкретных производственных требований, тем самым поддерживая информированный,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни должны выдерживать экстремальные погодные условия и большие нагрузки,Это оборудование играет решающую роль в обработке компонентов стальной стороны, которые составляют основную структурную структуру башен.Он эффективно выполняет буровые и штамповые операции на угловой стали, используемой для корпусов башен, перекрестных рук и других ключевых структурных элементов.обеспечение точных размеров и надежных соединений, которые поддерживают общую стабильность и целостность башен.
