Введение продукта:

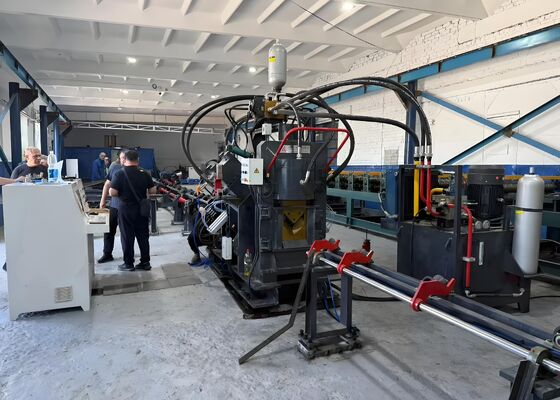

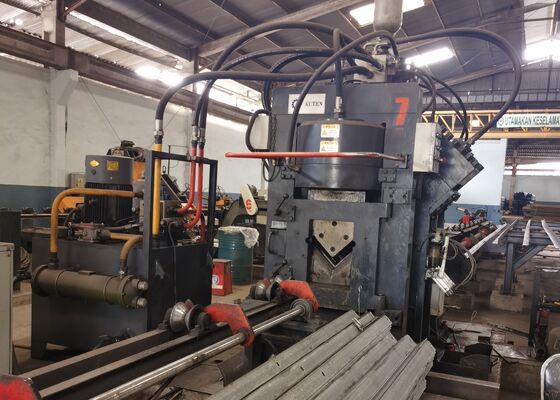

Высокоскоростная производственная линия для пробивания, маркировки и резки с помощью CNC серии JNC состоит из ключевых компонентов, включая блок пробивания, блок маркировки, блок резки, поперечный конвейер,вращающийся конвейер, конвейер питания, конвейер разгрузки, CNC кормовой тележки, гидравлической системы, электрической системы, пневматической системы и других важных элементов.Специально предназначенные для автоматической обработки угловиной стали в производстве башен, эта производственная линия работает полностью с помощью численного управления, обеспечивая простоту использования.

Параметры продукта:

Характеристики продукта:

1. CNC-угловая железная перфорационная машина оснащена либо двумя, либо тремя перфорационными блоками, каждый из которых способен обрабатывать три разных размера перфорации.Эти пробивающие устройства точно управляются с помощью численного управления (NC), обеспечивая точное и регулируемое положение пробивания.значительно повышает эффективность производстваДля сталей с углом 50×50×4 мм машина достигает производственной мощности 9-10 тонн в восьмичасовую смену.

2. Маркировочный блок CNC угловой перфорационной машины размещен в надежном и прочном корпусе.предлагает гибкость в регулировании положения маркировкиКроме того, машина использует метод маркировки диска с 10 рядами, автоматически выбирая символы без ручного ввода, тем самым значительно повышая эффективность маркировки.

3Машина CNC для резки угловых стержней оснащена однолистным режущим устройством, известным своей превосходной силой резки.гладкая поверхность резкиОблицовка клинка имеет конструкцию с открытой дверью, что позволяет быстро и безопасно менять клинки.

4Горизонтальная таблица материалов эффективно переносит угловую стойку на вращающийся материал, который питается двигателем и редуктором.Эта система обеспечивает безопасное расположение угловой стойки на конвейере питания для дальнейшей обработки.

5. Рабочая часть надежно удерживается и питается CNC-кормочной тележкой, гарантирующей точное выравнивание и точность позиционирования.с обратной связью положения, обеспечиваемой фотоэлектрическим кодером, работающие в системе управления с закрытым контуром.

6. CNC угловой стальной металлопробивающей и маркировочной машины питается гидравлической системой, которая управляет пробиванием, маркировкой и стрижкой.Он оснащен высокоскоростной гидравлической станцией с аккумулятором, а гидравлические линии используют соединения типа феррулы, чтобы обеспечить беспроницаемую работу при одновременном упрощении технического обслуживания и замены.Основные гидравлические клапаны поставляются от известного бренда Atos, гарантируя надежную и высокопроизводительную гидравлическую систему.

7Система охлаждения гидравлической станции предлагает различные варианты, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта гибкость позволяет клиентам выбирать наиболее подходящий метод охлаждения на основе их конкретных эксплуатационных потребностей..

8Система управления состоит из верхнего компьютера, ПЛК, сервомотора, внешних выключателей обнаружения и других интегрированных компонентов.и система автоматически генерирует соответствующую программу обработкиОн полностью совместим с форматами файлов, такими как DXF, NC и другими, генерируемыми программным обеспечением CAD.с интуитивно понятным отображением и упрощенной эксплуатацией. Он предлагает такие функции, как графическая визуализация заготовки, обширное хранение данных, отслеживание положения и уведомления об тревоге о неисправности.

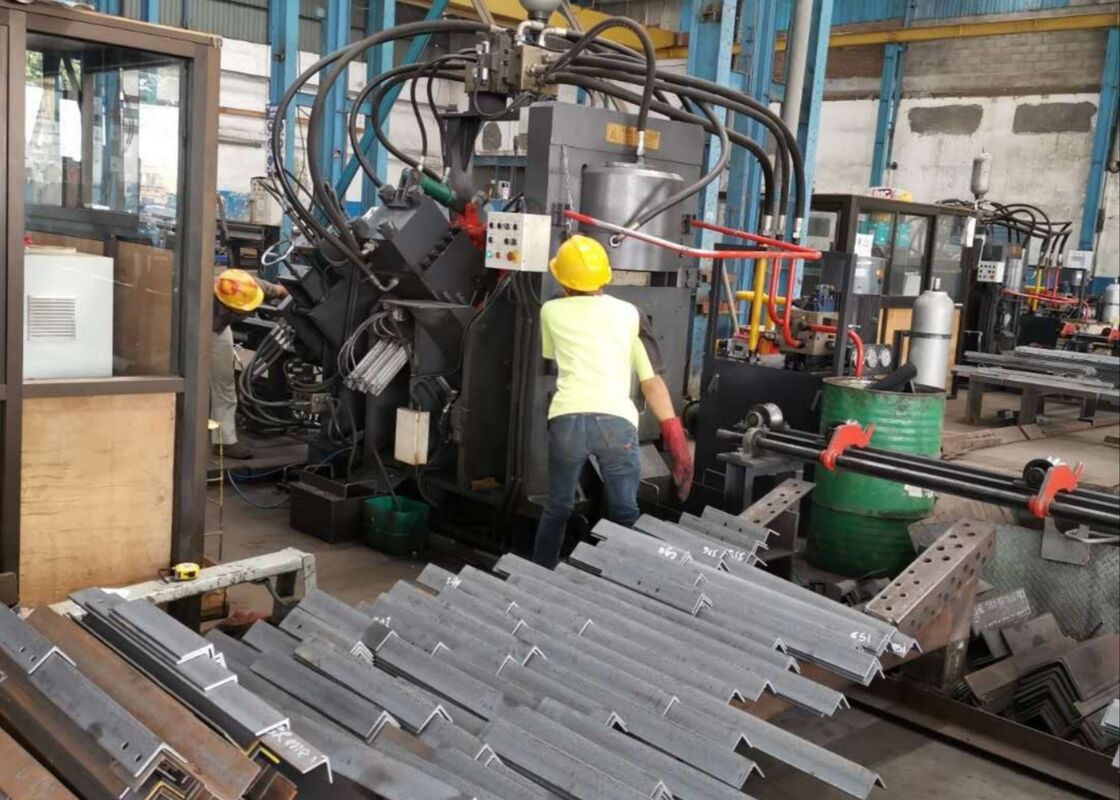

Эти образцы, которые отражают стандартные спецификации и типичные условия обработки в отрасли кутовых стальных башен,предоставлять пользователям возможность непосредственно оценить качество обработки оборудованияОни служат конкретным ориентиром для оценки производительности оборудования и его соответствия конкретным производственным потребностям, тем самым облегчая информированный,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни подвергаются экстремальным погодным условиям и значительным нагрузкам,Это оборудование имеет важное значение для обработки компонентов стальной стороны, которые образуют основную структурную основу башен.Он эффективно выполняет буровые и штамповые операции на угловой стали, используемой для корпусов башен, перекрестных рук и других критических структурных элементов,обеспечение точных размеров и прочных соединений, которые поддерживают общую стабильность и целостность башен.
