Линия обработки углов станков с ЧПУ для производства телекоммуникационных башен, башен линий электропередачи

Телекоммуникационная башня Производство CNC Угловая линия обработки Башня электропередачи

Введение продукта:

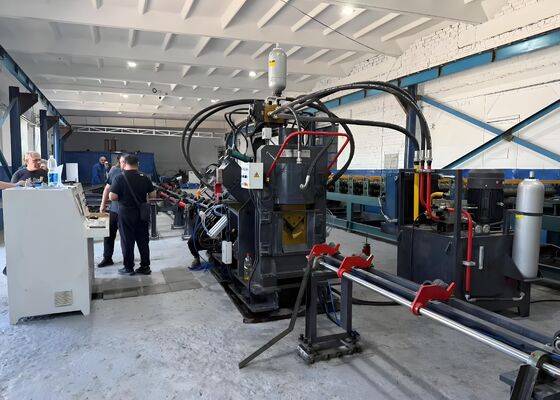

Серия JNC высокоскоростной линии производства CNC для пробивания, маркировки и резки состоит из критических компонентов, включая блок пробивания, блок маркировки, блок резки, поперечный конвейер,вращающийся конвейер, конвейер питания, конвейер разгрузки, CNC кормовая тележка, гидравлическая система, электрическая система, пневматическая система и другие незаменимые элементы.Специально предназначенные для автоматической обработки угловой стали в производстве башен, эта производственная линия работает полностью под численным контролем, обеспечивая простоту и точность.

Параметры продукта:

Характеристики продукта:

1Машина для пробивания углового железа с ЧПУ оснащена либо двумя, либо тремя пробивающими устройствами, каждое из которых может вмещать три разных размера пробивания.Эти пробивающие устройства точно управляются с помощью численного управления (NC), обеспечивая точное и настраиваемое положение пробивания. Машина способна производить как круглые, так и овальные отверстия. Благодаря своим высокоскоростным возможностям подачи и пробиваниязначительно повышает эффективность производстваДля сталей с углом 50×50×4 мм машина достигает производственной мощности 9-10 тонн в восьмичасовую смену.

2. Маркировочный блок CNC угловой перфорационной машины размещен в надежном и прочном корпусе.обеспечивает гибкость в регулировании положения маркировкиКроме того, машина использует метод маркировки диска с 10 рядами, автоматически выбирая символы без необходимости ручного ввода, тем самым значительно повышая эффективность маркировки.

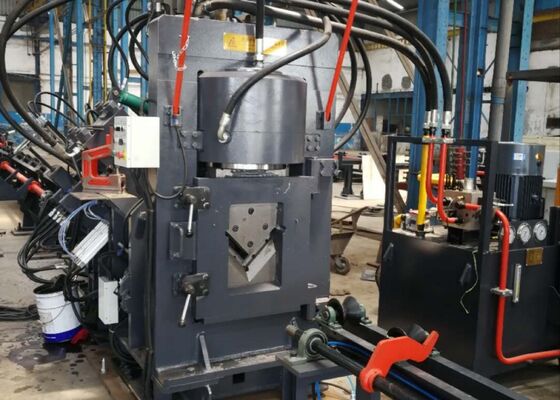

3Машина CNC для резки угловых стержней оснащена однолистным режущим устройством, известным своей исключительной силой резки.обеспечение чистого и гладкого резного краяОграждение лезвия спроектировано с открытой дверной конструкцией, что облегчает быструю и безопасную замену.

4Горизонтальная таблица материалов эффективно транспортирует угловую стойку на вращающийся материал, который приводится в действие двигателем и редуктором.Эта система гарантирует безопасное размещение угловой стойки на конвейере питания для последующей обработки.

5. Рабочая деталь твердо держится и питается CNC-кормовой тележкой, обеспечивающей точное выравнивание и точность позиционирования.с обратной связью положения, обеспечиваемой фотоэлектрическим кодером, работающие в системе управления с закрытым контуром.

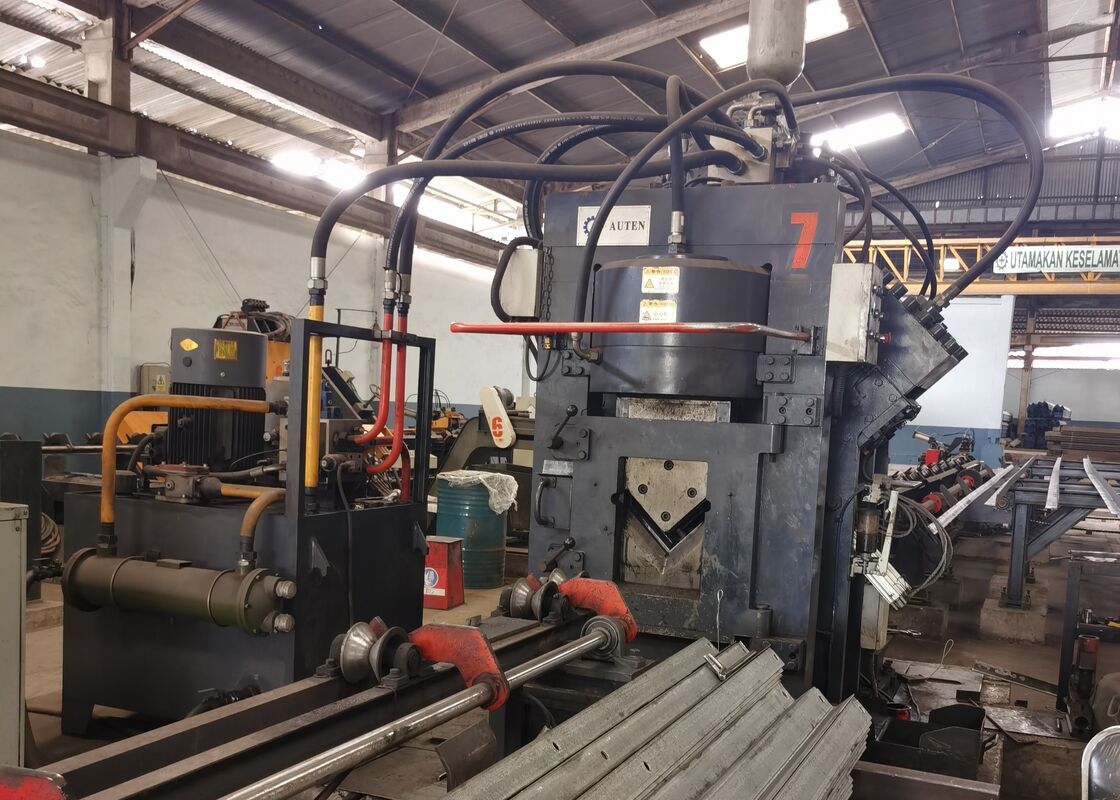

6. CNC угловой стальной металлопробивающей и маркировочной машины питается гидравлической системой, которая управляет процессами пробивания, маркировки и стрижки.Он оснащен высокоскоростной гидравлической станцией, которая включает в себя аккумулятор, а гидравлические линии оснащены соединениями типа феррулы, чтобы обеспечить герметичную работу при одновременном упрощении технического обслуживания и замены деталей.Основные гидравлические клапаны поставляются от известного бренда Atos, обеспечивая надежную и высокопроизводительную гидравлическую систему.

7Система охлаждения гидравлической станции предлагает множество вариантов, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта универсальность позволяет клиентам выбирать наиболее подходящий метод охлаждения на основе их конкретных эксплуатационных требований.

8Система управления состоит из верхнего компьютера, ПЛК, сервомотора, внешних выключателей обнаружения и других интегрированных компонентов.и система автоматически генерирует соответствующую программу обработкиОн полностью совместим с форматами файлов, такими как DXF, NC и другими, созданными программным обеспечением CAD.с интуитивно понятным дисплеем и упрощенной работойОн предлагает функциональные возможности, включая графическую визуализацию заготовки, обширное хранение данных, мониторинг положения и уведомления об тревоге о неисправности.

Эти образцы, представляющие стандартные спецификации и типичные условия обработки в отрасли угловий стальной башни,предлагать пользователям прямое средство оценки качества обработки оборудованияОни служат ощутимым ориентиром для оценки производительности оборудования и его пригодности для конкретных требований производства, позволяя таким образом информированно,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни подвергаются суровым погодным условиям и значительным нагрузкам,Это оборудование имеет жизненно важное значение для обработки компонентов стальной стороны, которые составляют основную структурную структуру башен.Эффективно выполняет бурение и штамповку на угловой стали, используемой в корпусах башен, крестовых рукавах и других ключевых структурных элементах.обеспечение точных размеров и надежных соединений, которые поддерживают общую стабильность и целостность башен.
