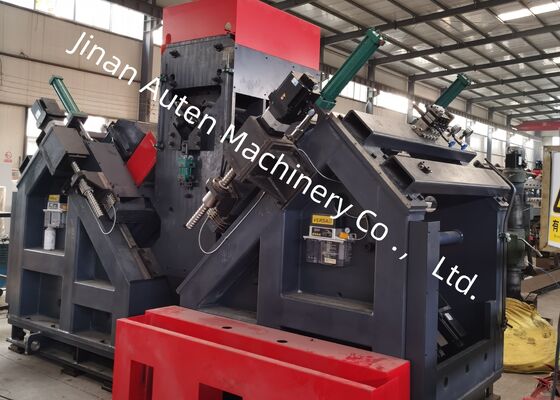

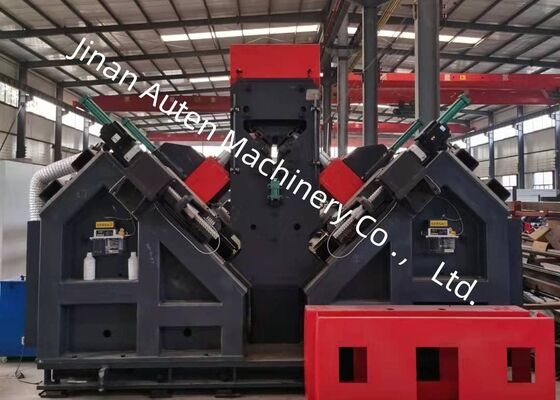

Производство тяжелого машиностроения Обрабатывающая линия для углового профиля с ЧПУ Производство стальных конструкционных элементов

Линия обработки уголка для производства тяжелого машиностроения, производство стальных конструкций

Применимая отрасль:

Станок представляет собой специализированное устройство, разработанное для сверления и маркировки уголковой стали, в основном используемое в производстве башен из уголковой стали.

Состав продукта:

Оборудование состоит в основном из поперечного конвейера, вращающегося загрузочного механизма, подающего конвейера, подающей каретки с ЧПУ, сверлильной системы, маркировочной системы, разгрузочного конвейера, а также гидравлических, электрических и пневматических компонентов, среди прочих элементов.

Основные параметры:

Особенности продукта:

1. Данная линия обработки состоит из поперечного конвейера, реверсивного конвейера, подающего конвейера, подающей каретки с ЧПУ, двух сверлильных станций, маркировочной станции, автоматического разгрузочного конвейера, а также соответствующего гидравлического блока и электрической системы охлаждения. Используя технологию ЧПУ и серводвигатели для подачи материала, система гарантирует повышенную эффективность и стабильную точность заготовки.

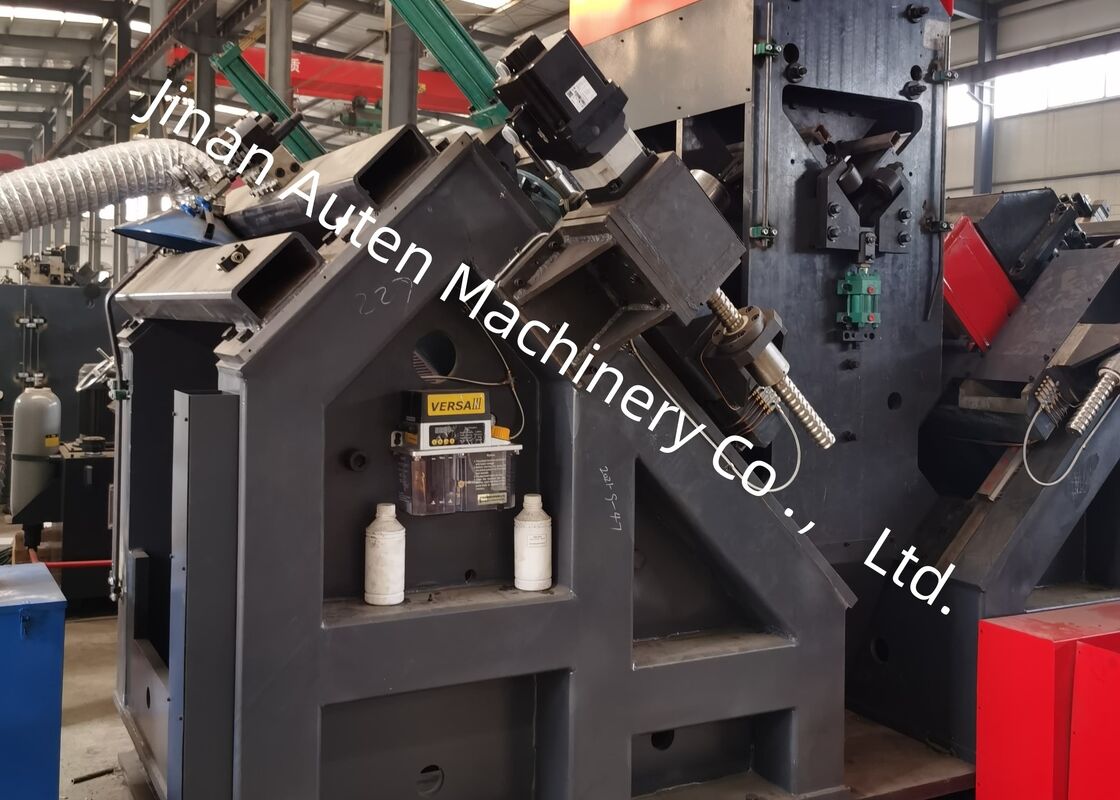

2. Сверлильный блок установлен с обеих сторон, причем каждый блок рассчитан на три сверла разных размеров. Эти сверлильные блоки способны перемещаться с управлением по ЧПУ для изменения положения сверления, обеспечивая точное расположение отверстий и точность.

3. Скорости вращения всех шпинделей плавно регулируются с помощью преобразователя, а скорости подачи плавно изменяются с помощью регулирующих клапанов. Переход между быстрой подачей, рабочей подачей и быстрым отводом шпинделей полностью автоматизирован.

4. Сверлильная линия оснащена одной маркировочной станцией, где положение маркировки легко настраивается. Маркировка, зажим заготовки и подача для сверления осуществляются гидравлической системой. Ключевые компоненты поставляются от авторитетных международных поставщиков. Интегрирована циркуляционная система охлаждения для увеличения срока службы сверл.

5. Как маркировка, так и сверление полностью автоматизированы, а все готовые уголки разгружаются пневматическим опрокидывающим механизмом, что минимизирует нагрузку на оператора и обеспечивает значительные преимущества перед конкурентами.

6. Система управления состоит из главного компьютера, серводвигателей, ПЛК, внешних мониторинговых переключателей и других неотъемлемых компонентов. Путем ввода размеров заготовки программа обработки генерируется автоматически. Кроме того, программа может быть сохранена, извлечена, отображена и передана на основе номера заготовки.

7. Обрабатывающая линия оснащена поддерживающими и зажимными устройствами для облегчения обработки уголков с большими изгибами.

Эти образцы иллюстрируют различные стандартные спецификации и конфигурации отверстий уголковой стали, обычно используемой при строительстве опор линий электропередачи. Они служат визуальным ориентиром для потенциальных пользователей или инспекторов для оценки эксплуатационных характеристик оборудования, предлагая четкие и измеримые ориентиры для определения того, соответствует ли оборудование требуемым производственным стандартам для производства опор линий электропередачи.

При строительстве сверхвысоковольтных (СВЭ) линий электропередачи, где опоры подвергаются воздействию экстремальных погодных условий и значительных нагрузок, это оборудование необходимо для обработки стальных уголков, составляющих основные несущие конструкции опор. Оно эффективно выполняет операции сверления и штамповки на уголковой стали, используемой в корпусах опор, траверсах и других критически важных конструктивных элементах, обеспечивая точную размерную точность и надежную работу соединений. В результате оно играет решающую роль в сохранении долгосрочной структурной целостности и стабильности опор линий электропередачи на протяжении всего срока их службы.
