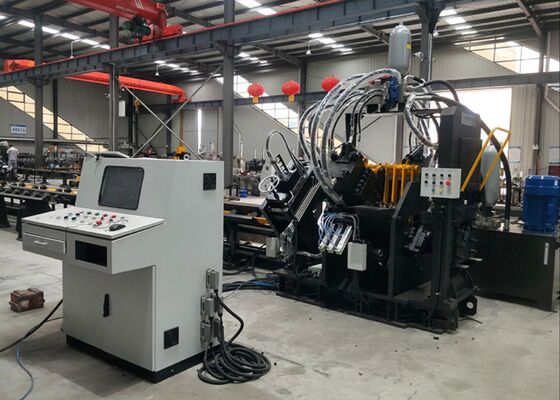

Структура подстанции производит автоматическую угловую стальную штамповочную машину с ЧПУ для решетчатой ​​башни

Подстанция Структура Производство Автоматическая CNC угловая стальная перфорационная машина для решетчатой башни

Введение продукта:

Эта машина - это устройство, которое интегрирует ударение, печатание и стрижку для угльной стали, канальной стали и пластины.Структура машины имеет некоторые преимущества:

Структура машины:

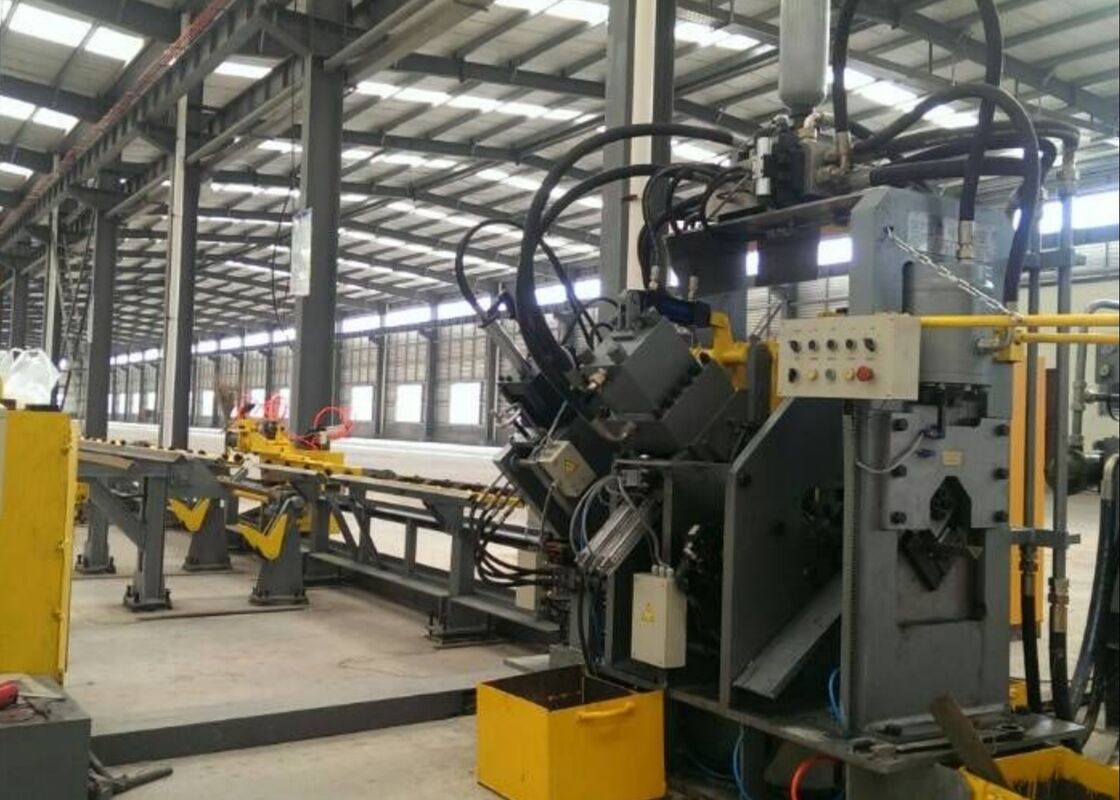

Эта производственная линия состоит из шести частей: загрузочная часть заготовки, питательная часть, принимающая машина, загрузочная часть готового заготовки, электрическая часть управления и гидравлическая часть питания.

Параметры продукта:

Особенности и состав частей:

1. Кормление

Часть питания состоит из канала питания и машины питания с численным управлением.

Канал питания: состоит из конвейерного ролика, скобки, стойки, точного направляющего линера, боковых колес позиционирования.
Автомобиль питания с цифровым управлением: состоит из сервомотора, приводной передачи, синхронизирующего ремня, рамы автомобиля питания, крепления и крепления.

Рабочая деталь сначала вручную отправляется в зажим,и подающая зажимка автоматически отправляется сервомотором в главную машину для прокола и стрижки в соответствии с инструкциями компьютера.

2. Хост-машина

Эта часть состоит из агрегата прессования, агрегата печатания, агрегата поддержки, бокового пробивания и агрегата стрижки.

Прессовое устройство: используется для фиксации заготовки и предотвращения ее отклонения, а также для преодоления пробивания и силовых сокращений.

Устройство печатания: состоит из фиксированной основы машины, масляного цилиндра, который движет основой, гидравлического силового цилиндра,цилиндр с четырьмя позициями, который реализует перенос четырех ящиков символов, и механизм ручной регулировки.

Поддерживающий блок: при подаче материалов, поддерживающий блок находится выше, чем ударный блок и ударный блок, чтобы избежать столкновения угловой стали с нижним лезвием;При перфорации материалов, поддерживающая единица ниже, чем перфорационная и типовая, чтобы обеспечить качество печатания, пробивания и стрижки.

Пробивающий блок: этот блок имеет три пробивающих положения с каждой стороны.Позиционирование перфорации управляется сервомотором через шаровой винт и квадратный рельс для обеспечения высокой точности позиционирования.

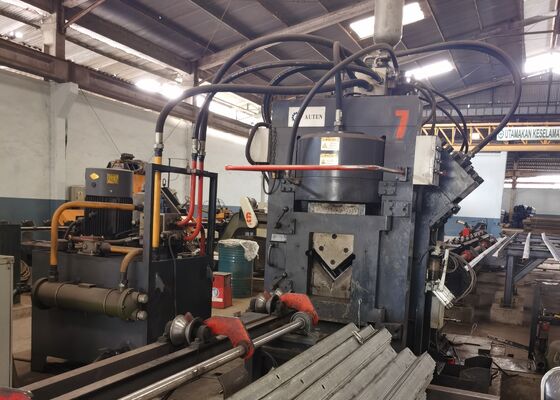

Устройство: состоит из корпуса рамы, гидравлического силового цилиндра, верхней коробки ножа, нижней коробки ножа, переводов, прессовых деталей и носительной части.канальная сталь, и пластинки путем замены различных режущих штампов.

Устройство подачи может предотвратить удар угловиной стали с нижним лезвием.

3. Завершенное устройство разгрузки заготовки

Он состоит из подшипника для поддержания заготовки и подшипника для поддержания вала.

Нажмите на кнопку, чтобы повернуть заготовку с левой или правой стороны (в соответствии с требованиями клиента).

4Гидравлическая секция питания
Эта машина использует самостоятельную гидравлическую станцию, что удобно для обслуживания оборудования.Гидравлический клапан соединен блоком клапанаВ этом случае, при помощи гидравлической клапаны, клапан с пластиной и клапан с картриджем используются одновременно, трубопроводы соединены, гидравлическая система более плотно закреплена, и потери трубопровода минимизированы.Эффективность системы полностью использована.

5Электрическое управление
Электрическая система управления машиной является передовой и разумной, программирование рабочей части легко изучить и легко управлять.
Программное обеспечение управления контролирует работу машины в любое время. При возникновении неисправности CRT отображает подробные причины неисправности и методы лечения.

Эти образцы, отражающие стандартные спецификации и типичные условия обработки в промышленности угловистой стали, позволяют пользователям непосредственно оценить качество оборудования, точность,и ремесленничествоОни служат осязаемым эталоном для оценки производительности оборудования и его соответствия конкретным производственным стандартам, тем самым облегчая информированный,решения, основанные на данных, для будущих приложений.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkОн последовательно выполняет бурение и штамповку на угловой стали, используемой для корпусов башен, перекрестных рук и других ключевых структурных элементов.обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность башен.
