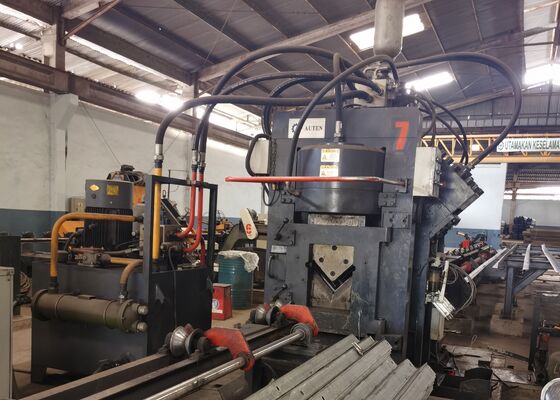

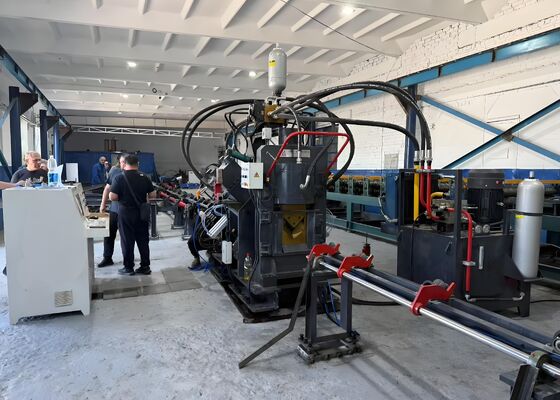

Линия для пробивки угловой стали с ЧПУ, усилие резки 2200/4300 кН, 18 букв в группе

2200/4300KN Режущая сила Cnc угловой стальной пробивающей машины линия 18 букв на группу

Введение продукта:

Серия JNC высокоскоростной CNC угловой стальной пробивной, маркировочной и режущей производственной линии включает в себя основные компоненты, включая пробивной блок, маркировочный блок, режущий блок, поперечный конвейер,роторный конвейер, конвейер питания, конвейер разгрузки, CNC кормовая тележка, гидравлическая система, электрическая система, пневматическая система и другие критические элементы.Специально разработанные для автоматической обработки угловиной стали, используемой в изготовлении башен, эта производственная линия работает под полным численным контролем, обеспечивая интуитивно понятный и удобный для пользователя интерфейс.и мощности крупномасштабного производства.

Параметры продукта:

Характеристики продукта:

1. CNC угловая стальная перфорационная машина оснащена двумя или тремя перфорационными блоками, каждый из которых способен вмещать три разных размера перфорации.Эти устройства точно регулируются с помощью численного управления (NC), обеспечивая точное расположение на протяжении всего процесса перфорации.существенно повышает эффективность производстваДля 50×50×4мм угловиной стали машина может достичь производительности 910 тонн в восьмичасовую смену.

2Маркировочный блок CNC-угловой перфорационной машины заключен в прочный и прочный корпус.обеспечивает гибкость в регулировании позиций маркировкиКроме того, машина использует метод маркировки диска с 10 рядами, автоматически выбирая символы без ручного вмешательства, тем самым значительно повышая эффективность маркировки.

3Машина для резки стальной стали с помощью CNC имеет однолистную режущую установку, известную своей исключительной силой резки.производить чистую и гладкую поверхность резкиВ корпусе лезвия есть механизм с открытой дверью, что позволяет быстро и безопасно заменять лезвия.

4Горизонтальная материальная таблица эффективно транспортирует угловую сталь к вращающейся стойке материала, управляемой двигателем и редуктором.Эта система обеспечивает точное расположение угловой стали на конвейер питания для последующей обработки.

5Рабочая деталь прочно зажимается и продвигается с помощью коляски CNC, гарантирующей точное выравнивание и позиционирование.Кормление повозка питается сервомотором и включает обратную связь от фотоэлектрического кодера, работающие в системе управления с закрытым контуром для повышения точности.

6. CNC угловой стальной перфорационной и маркировочной машины питается гидравлической системой, которая управляет перфорацией, маркировкой и стрижкой.Он оснащен высокоскоростной гидравлической станции, оснащенной аккумулятором, а гидравлические линии используют фитинги типа феррулы, обеспечивающие беспроницаемость при одновременном упрощении технического обслуживания и замены компонентов.Основные гидравлические клапаны поставляются от известного бренда Atos, обеспечивая надежную и высокопроизводительную гидравлическую систему.

7Гидравлическая станция включает в себя универсальную систему охлаждения, предлагающую такие варианты, как охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта гибкость позволяет клиентам выбирать наиболее подходящий метод охлаждения для удовлетворения их конкретных эксплуатационных требований..

8Система управления состоит из компьютера верхнего уровня, ПЛК, сервомотора, внешних выключателей обнаружения и других основных компонентов.и система автоматически генерирует соответствующую программу обработкиОн предлагает полную совместимость с различными форматами файлов, включая DXF, NC и другие файлы, генерируемые CAD.обеспечение четкого отображения и оптимизированной работыКлючевые функции включают графическую визуализацию заготовки, обширное хранение данных, мониторинг положения в режиме реального времени и уведомления об тревоге об отказе.

Эти образцы, отражающие стандартные спецификации и типичные параметры обработки в секторе угловых стальных башен, позволяют пользователям непосредственно оценить качество обработки оборудования, точность,и изготовлениеОни служат конкретным ориентиром для оценки производительности машины и ее пригодности для конкретных производственных требований, тем самым облегчая информированный,решения, основанные на данных, для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни подвергаются экстремальным погодным условиям и тяжелым нагрузкам,Это оборудование играет жизненно важную роль в обработке угловых стальных компонентов, которые образуют основную структурную основу башен.Он эффективно выполняет буровые и штамповые операции на угловой стали, используемой в корпусах башен, перекрестных рукавов и других важных структурных элементов,обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность и структурную целостность башен.
