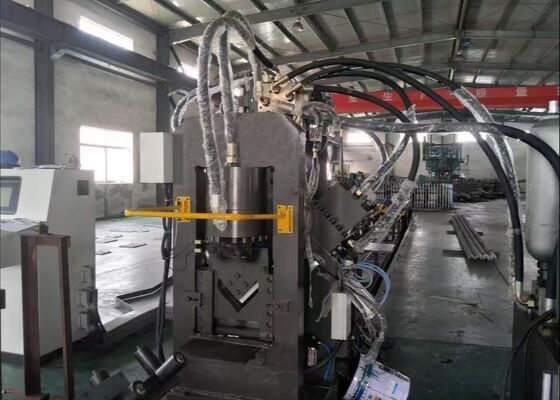

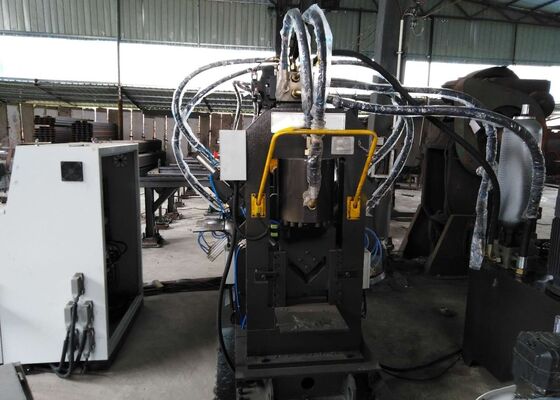

3 в 1 CNC перфорационный маркировочный бритва для плоской/угловой стальной канальной стальной модели CJBNC1412

3-в-1 станок для ЧПУ для пробивки, маркировки и резки листового/уголкового/швеллерного проката Модель CJBNC1412

Введение продукта:

Он подходит для ЧПУ обработки полок швеллерного проката, полок уголкового проката и листового проката (который может быть сформирован в дуги), включая операции маркировки, пробивки и резки. Он обеспечивает высокую точность обработки, высокую скорость пробивки и повышенную эффективность производства. Система способна обрабатывать крупномасштабное производство компонентов, а также мелкосерийное, многономенклатурное производство при разработке новых продуктов. Каждый этап оснащен кнопкой для загрузки и зажима одним оператором.

Параметры продукта:

Состав оборудования:

Технологический процесс: Подающее устройство транспортирует заготовку в канал подачи → подающая тележка с ЧПУ и роботизированной рукой зажимает заготовку → позиционирование конца заготовки → маркировочный станок → пробивные станки ЧПУ A и B пробивка → резка на отрезном станке → ручное управление опрокидыванием разгрузочного канала для выгрузки.

1. Подающее устройство:
Состоит из цепного конвейера, звездочек и трансмиссионного механизма. Цепь оснащена захватами, которые транспортируют заготовки.

2. Канал подачи:
2.1 Предназначен для поддержки и транспортировки заготовок различных спецификаций.
2.2 Состоит из опорных роликов, кронштейнов канала, стоек и связанных с ними компонентов.

3. Подающая тележка ЧПУ:
3.1 Используется для надежного зажима заготовок и их подачи по оси X для обработки с ЧПУ.
3.2 Подающая тележка ЧПУ состоит из рамы, шестерен, цилиндров, серводвигателей и роботизированной руки, среди прочих элементов.
3.3 Приводимая в движение серводвигателем, подающая тележка ЧПУ обеспечивает точное продольное позиционирование заготовки.

4. Пробивной станок ЧПУ стороны A:
4.1 Состоит из корпуса станка, основания, трансмиссионного механизма, основного гидравлического цилиндра пробивки, системы смены штампов, штампа и прижимного устройства.
4.2 Цилиндр толкает прижимную плиту для выбора различных штампов для пробивки; смена штампов быстрая.
4.3 Заготовка подается по оси X, а штамп пробивки перемещается по оси A, приводимой в движение серводвигателем. Затем система смены штампов последовательно меняет пуансоны различного диаметра для завершения обработки одной стороны заготовки уголкового проката.

5. Пробивной станок ЧПУ стороны B:
5.1 Состоит из корпуса станка, трансмиссионного механизма, основного гидравлического цилиндра пробивки, системы смены штампов, штампа и прижимного устройства.
5.2 Заготовка подается по оси X, а штамп пробивки перемещается по оси Y, приводимой в движение серводвигателем. Затем система смены штампов последовательно меняет пуансоны различного диаметра для завершения обработки полки швеллерного проката, одной стороны уголкового проката и верхнего отверстия листового проката.
5.3 Цилиндр толкает прижимную плиту для выбора различных штампов для пробивки; смена штампов быстрая.

6. Отрезной станок:
6.1 Отрезает заготовки до требуемой длины.
6.2 Состоит из корпуса станка, режущего штампа и режущего цилиндра и т. д.

7. Разгрузочный канал:
7.1 Разгрузочный канал используется для размещения заготовок после пробивки и резки.
7.2 Разгрузочный канал состоит из опоры канала, опорных роликов, цилиндра и т. д.
7.3 После пробивки и резки заготовки вручную перемещаются в положение выгрузки и вручную управляются опрокидывающим цилиндром для выгрузки.

8. Гидравлическая система:
8.1 Состоит из блока управления, приводной гидравлической станции и других вспомогательных блоков.
8.2 Блок управления: Включает гидравлические компоненты, управляющие каждым пробивным и отрезным станком, устройства безопасности давления и т. д.
8.3 Приводная гидравлическая станция: В основном состоит из масляного бака, двигателя, насоса и т. д. и оснащена фильтром.
8.4 Метод охлаждения: Водяное охлаждение, температура входящей воды ≤20°C. 8.5 Рабочее давление: Высокое давление 25 МПа
9. Пневматическая система:

9.1 В основном используется для выбора оснастки, зажима и т. д.
9.2 Требуется сжатый воздух без пыли и воды.
10. Электрическая система:

10.1 Состав системы электроуправления:
Включает хост-компьютер, ПЛК (программируемый логический контроллер), сервоприводы, компоненты обнаружения и защиты и т. д.
10.2 Режимы работы системы электроуправления:
Система работает в двух режимах: ручном и автоматическом.
В ручном режиме действия каждой отдельной машины управляются пошагово.
В автоматическом режиме различные категоризированные действия автоматически выполняются в соответствии с предварительно запрограммированными процедурами обработки.
Данное оборудование предназначено для гибкой ЧПУ обработки элементов из конструкционной стали, включая полки швеллерного проката, обе полки уголкового проката и профили листового проката, которые также могут быть сформированы в изогнутые или арочные формы. Оно способно выполнять различные операции на этих материалах, такие как точная маркировка, точная пробивка и высококачественная резка, обеспечивая комплексные возможности обработки в одной установке. Интегрируя эти универсальные функции, станок обеспечивает эффективное и точное изготовление компонентов из уголкового, листового и швеллерного проката, что делает его хорошо подходящим для производства нестандартных конструкционных деталей, прототипов и образцов с постоянным качеством и точностью размеров.

Он предназначен для пробивки, маркировки и резки уголкового, листового и швеллерного проката. Он в основном используется для изготовления поперечных траверс, хомутов, соединительных пластин с пятью отверстиями, плоских опор и скамеек, используемых в компонентах оборудования для электроэнергетических башен.
