Робот сварки CO2 с 6-осевой башней, оборудованный лазерным следовником швов сварки

6-осевой робот для сварки CO2 на опорах башни, оснащенный лазерным устройством отслеживания сварных швов

Введение продукта:

Это оборудование в основном используется для сварки основания башни. Помимо усиливающих пластин, он способен выполнять сварку 11 первичных швов основной конструкции, 1 шва для очистки, а также сварку углов уплотнительной головки.

Основные параметры:

Особенности продукта:

1. Повторяемость: система обеспечивает повторяемость в пределах ±0,05 мм.

2. Точность отслеживания: точность отслеживания остается в пределах ± 0,1 мм.

3. Механическая конструкция: Робот для дуговой сварки имеет прочную и надежную механическую конструкцию, рассчитанную на длительную непрерывную работу.

4. Рабочий диапазон: возможность обработки заготовок размером до 1500 мм.

5. Режим работы: заготовка закрепляется на позиционере, а сварочная головка монтируется на специальную базу робота. Во время сварки позиционер и робот работают синхронно. Благодаря интеграции сканирования робота с лазерным устройством отслеживания швов траектории сварки генерируются автоматически без ручного программирования. Это позволяет сваривать сложные и нестандартные детали, обеспечивая простоту работы и минимальные требования к обучению.

1. Сварочная система: интегрирована с высокопроизводительным источником питания для дуговой сварки Aotai, поддерживающим поперечные, продольные и вертикальные сварочные операции, включая процессы MIG, MAG и TIG. Диапазоны сварочного тока и напряжения полностью соответствуют требованиям к различным заготовкам, обеспечивая превосходную стабильность дуги и превосходное качество сварки. Параметры можно точно настроить для работы с различными сварочными материалами и заготовками разной толщины.

Сварочная горелка и аксессуары: оснащена сварочной горелкой премиум-класса Apollo и соответствующими принадлежностями, включая механизмы подачи проволоки и контактные наконечники, что обеспечивает оптимальные сварочные характеристики и эффективность работы.

2. Интеллектуальное распознавание и преобразование. Имеет расширенные возможности интеллектуального распознавания и преобразования. Он автоматически определяет ключевые атрибуты сварки, такие как места и типы сварных швов, на чертежах или программах и быстро преобразует их в инструкции по сварке, исполняемые роботом, завершая процесс за 30 секунд. Данные можно легко импортировать через сеть, USB или другие интерфейсы связи.

3. Система управления:

① Метод управления: Усовершенствованная цифровая система управления с точным управлением траекторией и полностью регулируемыми параметрами сварки.

② Метод программирования: поддерживает программирование на основе визуального сканирования с интуитивно понятным и удобным интерфейсом, обеспечивающим быструю настройку и точное управление сложными сварочными задачами.

③ Интерфейс связи: предлагает несколько вариантов подключения для интеграции с другим оборудованием и системами управления производственной линией, обеспечивая бесперебойную автоматизированную работу.

4. Конструкция крепления позиционера. Монтажная конструкция позиционера обеспечивает надежную жесткость и устойчивость, выдерживая силы и вибрации, создаваемые как роботом, так и заготовкой во время сварки, обеспечивая надежную работу робота и стабильное качество сварки. Его конструкция облегчает установку, ввод в эксплуатацию и обслуживание робота без ущерба для рабочего диапазона или производительности.

5. Система безопасности: Степень защиты: минимум IP54, предназначена для защиты от пыли, влаги и других условий промышленной окружающей среды.

6. Метод импорта данных робота. Система поддерживает несколько методов импорта данных, включая импорт чертежей САПР, импорт визуального сканирования и безпрограммный импорт параметров и спецификаций сварки. Эти гибкие возможности обеспечивают удобство, эффективность и удобство системы.

7. Описание системы сварки деталей: Робот для дуговой сварки использует 6-осевой промышленный робот с полной степенью свободы, позволяющий сварочной горелке получать доступ к заготовке в широком диапазоне сложных ориентаций. Он поддерживает различные положения сварки и сварные швы сложной геометрии, включая сварные швы с пространственными кривыми.

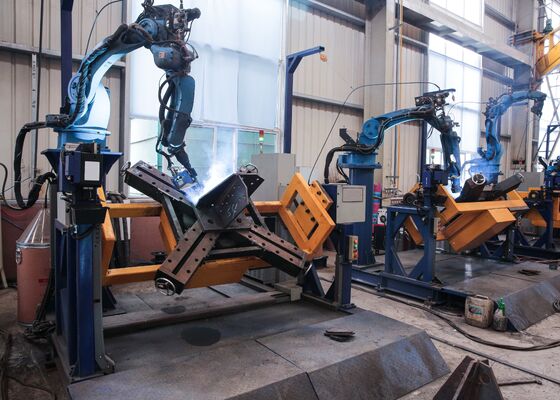

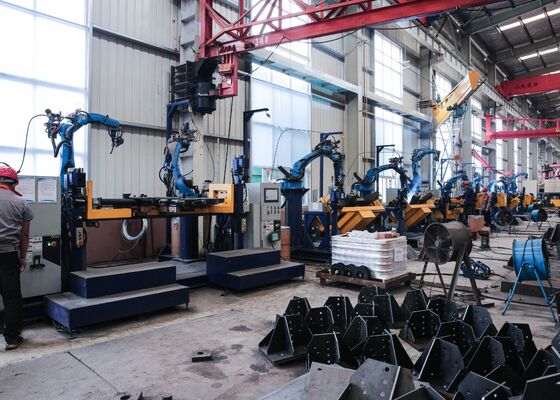

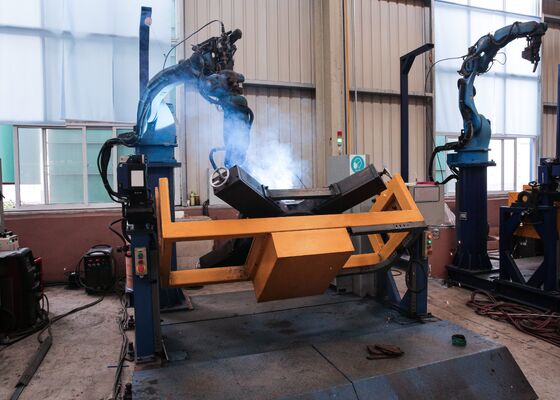

Это оборудование специально разработано для сварки оснований опор ЛЭП и играет решающую роль в обеспечении структурной целостности фундамента башни. Помимо сварки пластин жесткости, система способна выполнять все 11 первичных сварных швов основной конструкции, а также одиночный корневой шов, обеспечивая полный и равномерный проплавление. Кроме того, он эффективно выполняет сварку торцевых крышек и угловых соединений, обеспечивая стабильные высококачественные сварные швы во всех критических точках соединения. Автоматизируя эти важные сварочные операции, оборудование гарантирует точное выравнивание, однородное качество сварки и повышенную прочность конструкции, что делает его идеально подходящим для производства прототипов оснований башен, как показано на прилагаемых рисунках.
