Внешняя система охлаждения оборудование для маркировки углового бурения с помощью CNC линия 14×10×19 мм

Внешняя система охлаждения оборудование для маркировки углового бурения с помощью CNC линия 14×10×19 мм

Использование препарата:

Монтажная линия предназначена для гравировки и перфорации деталей, используемых в башнях электропередач, телекоммуникационных конструкциях и стальных конструкциях

Характеристики структуры продукта:

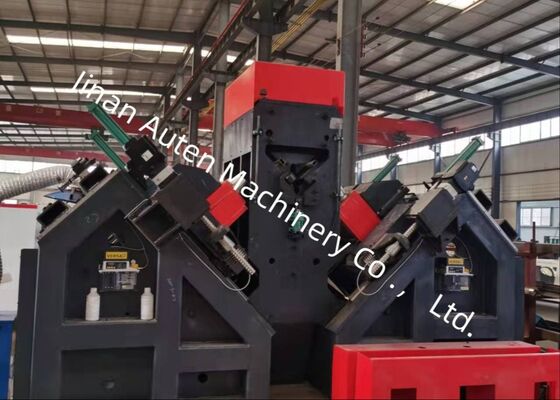

Оборудование в основном состоит из стола бокового питания, механизма переворачивания питания, материала направляющего канала, системы гравировки тележки с ЧПУ, модуля надписи, модуля бурения, модуля прессования,конвейер готовой продукции, гидравлическая система, пневматическая система, система управления и множество дополнительных компонентов.

Основные параметры:

Характеристики продукта:

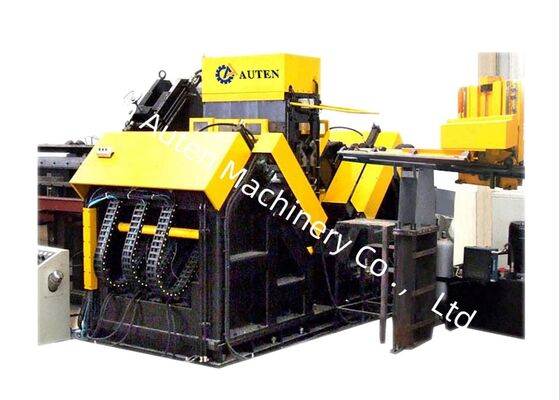

1Эта производственная линия состоит из бокового конвейера, переворачивающегося конвейера, впускного конвейера, CNC-кормовой тележки, двух буровых модулей, одного маркировочного модуля, автоматического конвейера разгрузки,вместе с соответствующим гидравлическим агрегатом и электрической системой охлажденияОн использует технологию CNC и сервоприводы для подачи материала, обеспечивая высокую эффективность и постоянную точность заготовки.

2На каждой стороне установлены буровые модули, каждый из которых может вместить три бури разных размеров.Модуль бурения позволяет регулировать глубину бурения с помощью управляемого CNC движения, обеспечивая точное расположение отверстия.

3Скорость вращения всех шпинделей может быть непрерывно регулирована с помощью преобразователя частоты, в то время как скорости подачи бесконечно изменяются с помощью клапанов регулирования потока.Переход от быстрого питания, рабочая подача и быстрое оттягивание шпинделя полностью автоматизированы.

4. Линия бурения имеет один маркировочный модуль, с легко программируемыми предварительно позициями маркировки.Критические компоненты закупаются у авторитетных международных поставщиковДля продления срока службы сверлов встроена циркулирующая система охлаждения.

5Как маркировка, так и бурение полностью автоматизированы.сокращение потребностей в ручной работе и предоставление значительных преимуществ по сравнению с конкурирующими производителями.

6Система управления состоит из главного компьютера, сервоприводов, ПЛК, внешних переключателей мониторинга и других основных компонентов.программа обработки генерируется автоматическиКроме того, программа может быть сохранена, извлечена, отображена и передана в соответствии с идентификационным номером заготовки.

7Линия обработки оснащена подъемным и прессовым устройством для удовлетворения требований обработки углов с повышенным изгибом.

Эти образцы охватывают широкий спектр стандартных спецификаций и конфигураций отверстий для угловой стали, используемой при строительстве передаточных башен.Они позволяют потенциальным пользователям или инспекторам визуально оценить эксплуатационную производительность оборудования., предоставляющие четкие и ощутимые ссылки для проверки соответствия оборудования требованиям производственных стандартов для производства башен линейных передач

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни должны выдерживать суровые погодные условия и большие нагрузки,Это оборудование необходимо для обработки компонентов из угловиной стали, которые составляют башни и основные несущие конструкции.Он выполняет бурение и штамповку на угловой стали, используемой в корпусах башен, перекрестных рукавах и других важных структурных элементах.обеспечение точных размеров и надежных характеристик соединенияСледовательно, он гарантирует долгосрочную структурную целостность передаточных башен на протяжении всего их срока службы.
