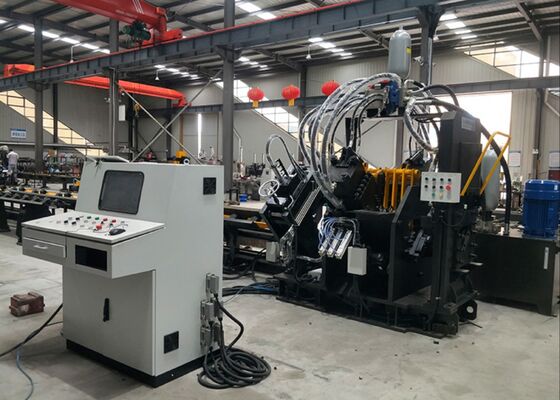

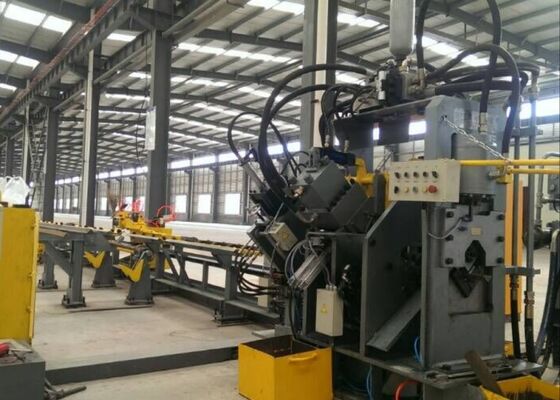

Модель JNC2020 Cnc Угловая пробивающая линейка производства 32x7x3m Общие размеры

Модель JNC2020 Cnc Угловая пробивающая линейка производства 32x7x3m Общие размеры

Введение продукта:

Высокоскоростная линия производства CNC-угловой стали серии JNC для пробивания, маркировки и резки в основном состоит из модуля пробивания, модуля маркировки, модуля резки, поперечного конвейера,роторный конвейер, конвейер питания, конвейер разгрузки, CNC кормовая тележка, гидравлическая система, электрическая система, пневматическая система и другие компоненты.Эта производственная линия в основном предназначена для автоматизированной обработки угловой стали в секторе производства башенПроизводственная процедура полностью контролируется с помощью цифровых систем, что обеспечивает удобную для пользователя работу.

Параметры продукта:

Характеристики продукта:

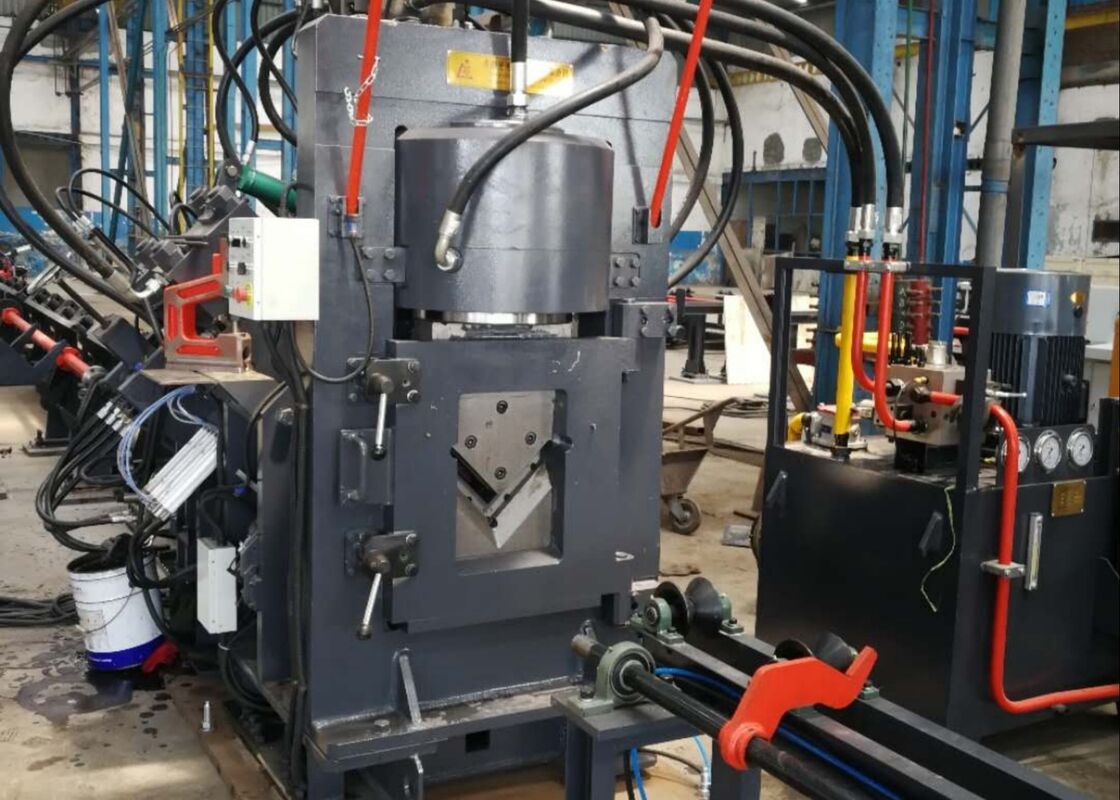

1. CNC угловая стальная перфорационная машина оснащена двумя или тремя перфорационными модулями, каждый из которых способен вмещать три разных размера перфорации.Эти модули пробивания точно управляются с помощью численного управления (NC) для точной настройки позиций пробивания. Машина поддерживает как круговое, так и овальное прокалывание отверстий. Ее высокоскоростные операции подачи и прокалывания заметно повышают эффективность производства.Производственная мощность достигает 910 тонн в течение восьмичасовой смены.

2Маркировочный блок CNC-угловой перфорационной машины заключен в прочную и жесткую раму.с свободно регулируемыми положениями набораКроме того, доступен метод маркировки диска с 10 рядами, который автоматически выбирает символы без ручного вмешательства, существенно повышая эффективность маркировки.

3Машина для резки угловой стали с ЧПУ оснащена модулем с одним лезвием, отличающимся исключительной силой резки.производить гладкую и точную поверхность резкиВ корпусе лезвия есть конфигурация с открытой дверью, что позволяет быстро и безопасно заменять лезвия.

4Горизонтальная таблица материалов эффективно транспортирует угловую сталь к вращающейся стойке материалов, приводящейся двигателем и редуктором.Эта система обеспечивает угловую сталь твердо расположена на конвейере питания для последующих операций.

5. Рабочая часть надежно зажимается и транспортируется на CNC-коляске, обеспечивающей точное позиционирование.с обратной связью, обеспечиваемой фотоэлектрическим кодером, работающие в системе управления с закрытым контуром.

6. CNC угловой стальной перфорационной и маркировочной машины управляется гидравлической системой, которая питает перфорации, маркировки и стрижки операции.Он имеет высокоскоростную гидравлическую станцию с интегрированным аккумулятором, а гидравлические линии используют фитинги типа феррулы, обеспечивающие беспроницаемость при одновременной возможности легкой замены и обслуживания.Основные гидравлические клапаны поставляются известным брендом Atos, гарантируя надежную и эффективную гидравлическую систему.

7Гидравлическая станция предлагает несколько вариантов охлаждения, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Клиенты могут выбрать наиболее подходящий метод охлаждения в соответствии со своими конкретными эксплуатационными требованиями..

8Система управления в основном состоит из хост-компьютера, ПЛК, сервомоторов, внешних выключателей обнаружения и других основных компонентов.и система автоматически генерирует соответствующую программу обработки. Он также способен читать DXF, NC и другие форматы файлов, созданные программным обеспечением CAD.обеспечивает интуитивную визуализацию и простую работуОн поддерживает такие функции, как графическое отображение заготовки, обширное хранение данных, визуализация данных о положении и уведомления об тревоге об отказе.

Эти образцы, отражающие стандартные спецификации и типичные условия обработки в промышленности угловых стальных башен, позволяют пользователям непосредственно оценить качество обработки оборудования, точность,и ремесленничествоОни обеспечивают ощутимый ориентир для оценки производительности машины и ее пригодности к конкретным производственным требованиям, тем самым облегчая информированное,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни должны выдерживать суровые погодные условия и большие нагрузки,Это оборудование играет решающую роль в обработке угловных стальных компонентов, образующих основную структуру башен.Он эффективно выполняет буровые и пробивающие операции на угловой стали, используемой для корпусов башни, перекрестных рук и других ключевых структурных элементов,обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность и целостность башен.
