14x10x19мм Размер символов CNC многофункциональная угловая стальная фабрикация 32x7x3м размеры

14x10x19мм Размер символов CNC многофункциональная угловая стальная фабрикация 32x7x3м размеры

Введение продукта:

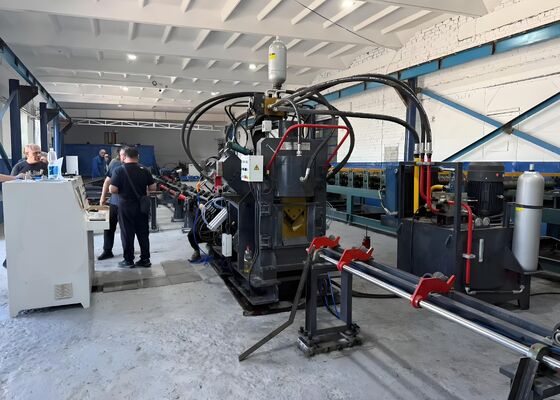

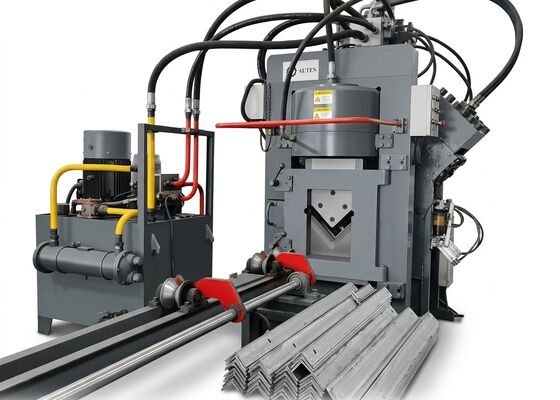

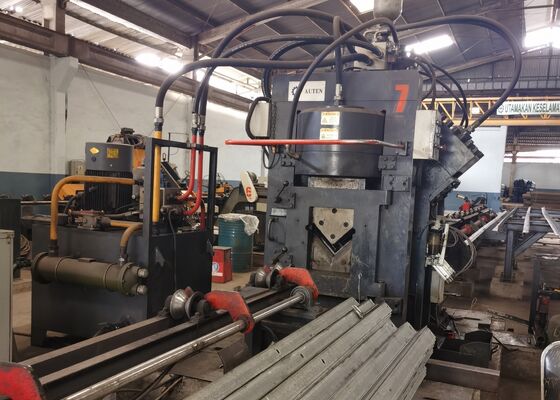

Высокоскоростная линия производства CNC-угловой стали серии JNC интегрирует процессы прокола, маркировки и резки, состоящие из блока прокола, блока маркировки, блока резки, поперечной транспортировочной системы,система вращающейся транспортировки, конвейер питания, конвейер разгрузки, тележка питания CNC, гидравлическая система, система электрического управления, пневматическая система и другие вспомогательные устройства.Специально предназначенные для автоматизированной обработки угловой стали для производства электростанций, весь процесс производства централизованно управляется системой управления CNC.многоспецификация и серийное производство кутовых стальных деталей.

Параметры продукта:

Характеристики продукта:

1Угловое оборудование для пробивания стали с ЧПУ выполнено с двумя или тремя станциями пробивания, и каждая станция совместима с тремя различными спецификациями диафрагмы пробивания.Все пункции пробивания принимают полное программируемое управление CNC для обеспечения последовательного и точного позиционирования во время всего процесса пробиванияМашина способна обрабатывать круглые отверстия и отверстия с отверстиями для удовлетворения различных требований к обработке.оборудование обеспечивает значительное повышение эффективности производства;При обработке 50×50×4мм углов стали суточная производственная мощность может достигать 9-10 тонн в 8-часовую рабочую смену.

2. Маркировочный модуль CNC-машины для обработки стальной стали с углом устанавливается на высокожесткую интегрированную рамовую конструкцию.которые поддерживают автоматическое программное переключение и полную настройку позиций символовКроме того, оборудование использует 10-станционный механизм маркировки вращающегося диска, реализующий полностью автоматический выбор символов без ручного вмешательства.которая эффективно повышает эффективность маркировки и общую производительность эксплуатации.

3Угловой стальной режущий блок с ЧПУ использует однолистную структуру с высокой производительностью резки.Процесс резки обеспечивает нулевую потерю материала при обеспечении гладких поверхностей резки и высокой точности измеренийМодель лезвия имеет конструкцию с открытой дверью, что позволяет безопасно, удобно и быстро заменять лезвия и выполнять ежедневный ремонт.

4Поперечная транспортная платформа использует конфигурацию двигателя и коробки передач для стабильного переноса угловных стальных деталей на вращающуюся транспортную раму.Эта конструкция обеспечивает стабильное расположение заготовки на конвейере питания и гарантирует непрерывную и стабильную работу последующих производственных процедур..

5Рабочие части тщательно зажимаются и точно транспортируются по CNC-кормочной тележке для поддержания точного позиционирования на протяжении всех процессов обработки.Кормовая тележка привозится высокопроизводительным сервомотором и оснащена устройством обратной связи фотоэлектрического кодера, образуя полную систему управления с закрытым контуром для обеспечения высокой точности питания и позиционирования.

6Устройство CNC для пробивания и маркировки сталей использует гидравлический привод для завершения пробивания, маркировки и резки.Он оснащен высокоэффективным гидравлическим силовым агрегатом, интегрированным с аккумулятором для хранения энергии.Все гидравлические трубопроводы используют соединительные фитинги типа феррулы, которые отличаются надежной герметизацией и удобным демонтажем для обслуживания и замены.Главные гидравлические блок-манефели поставляются известной маркой Atos, обеспечивая стабильную работу и долгосрочную надежность всей гидравлической системы.

7Гидравлический силовой агрегат поддерживает несколько режимов охлаждения, включая охлаждение водой, охлаждение воздухом и охлаждение маслом.Клиенты могут выбрать оптимальное решение охлаждения на основе фактических условий производства на месте и эксплуатационных требований.

8Основная система управления состоит из промышленного компьютера, контроллера PLC, сервопривода, внешних сенсорных переключателей и других ключевых компонентов.Система может автоматически генерировать соответствующие программы обработки. Он поддерживает основные форматы файлов, такие как DXF и NC, экспортируемые из программного обеспечения для проектирования CAD. Промышленный компьютер оснащен гуманизированным интерфейсом взаимодействия между человеком и машиной,реализация простой работы и интуитивного мониторинга процессовСистема включает в себя несколько функциональных модулей, включая графический дисплей заготовки, управление массовыми данными, отображение положения и автоматическую сигнализацию об отказе.

Обработанные образцы деталей соответствуют основным спецификационным стандартам и общим требованиям обработки в отрасли угльных стальных башен.позволяет клиентам интуитивно проверять точность обработки оборудования, качество обработки и уровень производства. Эти образцы обеспечивают достоверные критерии для оценки эксплуатационных характеристик оборудования и адаптивности производства,предоставление клиентам объективных и точных инвестиционных решений;.

При строительстве линий передачи сверхвысокого напряжения (UHV) электростанции должны выдерживать экстремальные условия окружающей среды и тяжелые механические нагрузки.Это профессиональное оборудование для обработки служит основным производственным объектом для обработки угловных стальных компонентов основных башенных конструкций, предоставляя высокоэффективные и высокоточные решения обработки для проектов по производству башен UHV.
