С роботизированной сварочной рукой Автоматические сварочные роботы с автоматическим отслеживанием швов

С роботизированной сварочной рукой Автоматические сварочные роботы с автоматическим отслеживанием швов

Введение продукта:

Это оборудование предназначено в первую очередь для сварки основы передаточных башен.,один швов для целей очистки, а также сварки углов уплотнительных голов.

Основные параметры:

Характеристики продукта:

1Повторяемость: система обеспечивает повторяемость позиционирования не менее ± 0,05 мм.

2Точность траектории: точность траектории остается в пределах ±0,1 мм.

3Структурный дизайн: робот сварки дугой имеет высокостабильную и прочную механическую структуру, предназначенную для длительной непрерывной промышленной работы.

4Рабочая оболочка: поддерживает рабочие части размером до 1500 мм, выполняя полный спектр требований к сварке.

5Метод работы: Рабочие части устанавливаются на устройство позиционирования, а сварочная головка устанавливается на специальной роботизированной платформе.робот и позиционировщик работают в согласованной синхронизацииИспользуя сканирование роботизированного зрения в сочетании с системой лазерного отслеживания швов, пути сварки генерируются автоматически без программирования.Эта конфигурация позволяет сварить сложные и нерегулярные компоненты с простотой работы и минимальной подготовкой оператора.

1Система сварки: оборудование интегрировано с высокопроизводительным источником питания для сварки дугой Aotai, способным поддерживать поперечные, продольные и вертикальные операции сварки, включая MIG,МагПроцессы сварного тока и напряжения полностью адаптируются к требованиям обработки различных деталей, обеспечивая отличную стабильность дуги и превосходное качество сварки.Параметры могут быть точно настроены для размещения различных материалов и толщины заготовки.

Сварный факел и аксессуары: оснащенный высококачественным сварным факелом Apollo и дополнительными аксессуарами, включая механизмы питания проводов и кончики контактных устройств,обеспечение постоянной производительности сварки и эффективности эксплуатации.

2Интеллектуальное распознавание и преобразование: Система имеет расширенные интеллектуальные возможности распознавания и преобразования.автоматическое обнаружение критических особенностей сварки, таких как положения и типы сварки, на чертежах или данных программыЭти функции быстро преобразуются в выполняемые роботом инструкции по сварке, обычно в течение 30 секунд.или других коммуникационных интерфейсов.

3Система управления:
1 Способ управления: используется передовая система цифрового управления, обеспечивающая точное управление траекторией и регулируемые параметры сварки.

2 Способ программирования: поддерживает программирование на основе визуального сканирования. Интерфейс интуитивен и удобен для пользователя, что позволяет быстро создавать программы и точно контролировать сложные операции сварки.

3 Коммуникационный интерфейс: обеспечивает коммуникационные порты для интеграции с другим оборудованием и системами управления производственной линией, облегчая бесперебойную автоматизацию и скоординированную работу.

4Установка позиционера: The positioner support frame is designed with adequate rigidity and structural integrity to withstand the loads and vibrations generated by both the robot and the workpiece throughout the welding process, обеспечивая стабильную производительность робота и постоянную точность сварки.и технического обслуживания при сохранении полного рабочего объема и эксплуатационной эффективности робота.

5Система безопасности: степень защиты: сертифицирована как минимум IP54, обеспечивает надежную защиту от попадания пыли, воздействия влаги,и другие условия окружающей среды, обычно встречающиеся в промышленных приложениях.

6. Метод импорта данных роботов: система поддерживает ряд вариантов импорта данных, включая импорт файлов CAD, импорт сканирования на основе визуализации,и беспрограммный ввод спецификаций сварки и требований процессаДля импорта программ и рисунков доступны несколько форматов, обеспечивающих простую работу, удобную для пользователя функциональность и повышенное удобство.

7. Система сварки заготовки Описание: робот для дуговой сварки оснащен 6-осной промышленной роботизированной рукой, обеспечивающей полную свободу движения.позволяет сварному факелу получать доступ к заготовке из самых разных сложных углов и положенийЭта конфигурация может принимать различные направления сварки и сложные профили сварки, включая трехмерные изогнутые швы, обеспечивающие исключительную гибкость, точность,и эффективность в приложениях сварки.

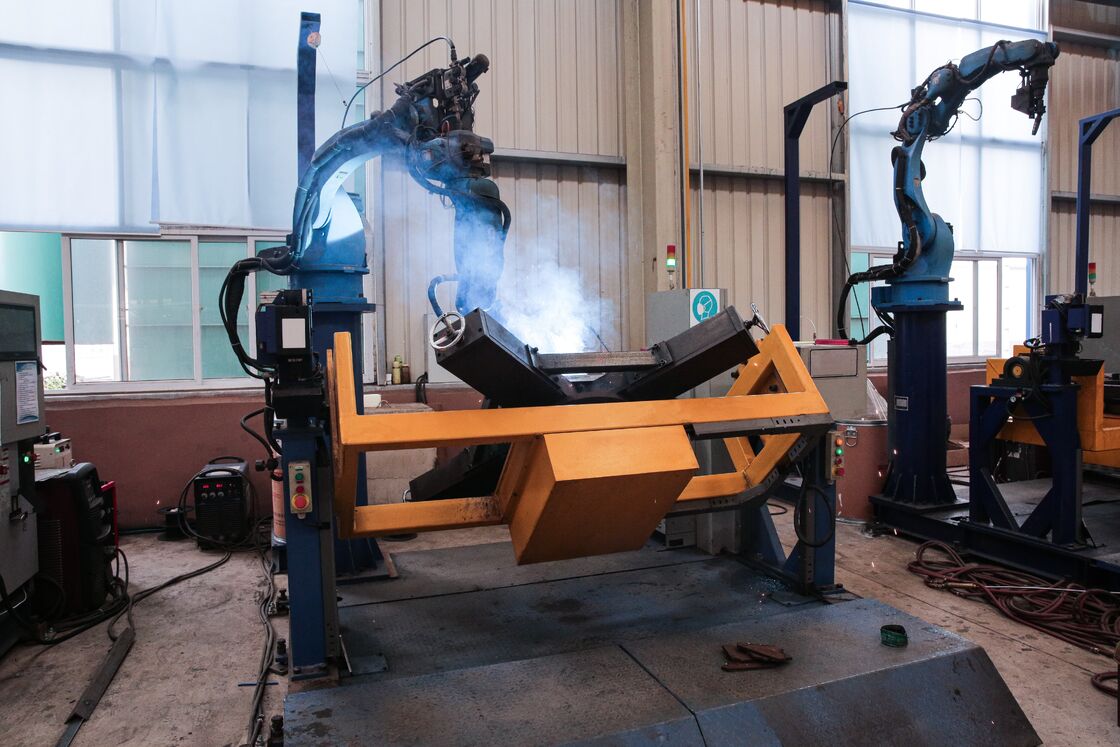

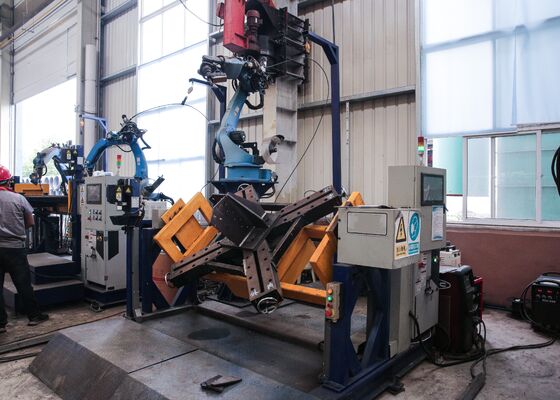

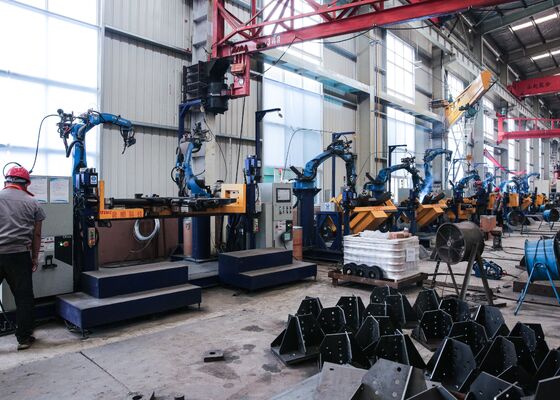

Это оборудование специально построено для сварки баз передающей башни, играя жизненно важную роль в поддержании структурной целостности фундамента башни.Система способна завершить все 11 первичных сварных швов основной конструкцииОн также эффективно выполняет сварку конечных крышек и угловых соединений, обеспечивая равномерное,высококачественные сварки по всем критическим точкам соединенияАвтоматизируя эти ключевые процессы сварки, оборудование обеспечивает точное выравнивание, постоянное качество сварки и повышенную прочность конструкции.что делает его очень подходящим для производства образцов базы башни, как показано на сопровождающих изображениях.
