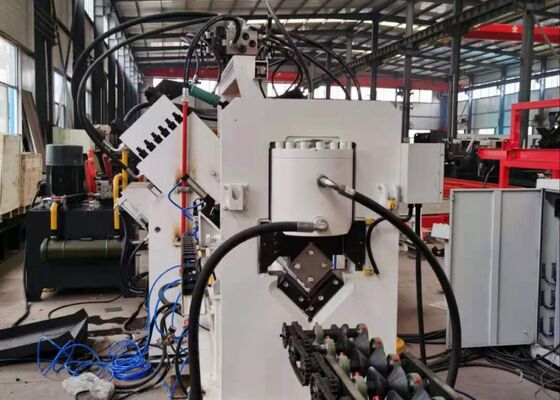

С функцией маркировки резки Cnc угловой пробивающей машины линии для электрокоммуникационной башни

С функцией маркировки резки Cnc угловой ударной линии машины, используемой для электрокоммуникационной башни


Применимая отрасль:

Эта машина - специально разработанное специальное устройство, разработанное для выполнения угловных стальных прокол, маркировки и стрижки.Он специально разработан для удовлетворения основных требований обработки промышленности угловой стальной башни, обеспечивая точное и эффективное обращение с компонентами из угловой стали, критически важными для производства башен.

Спецификации:

Состав продукта:

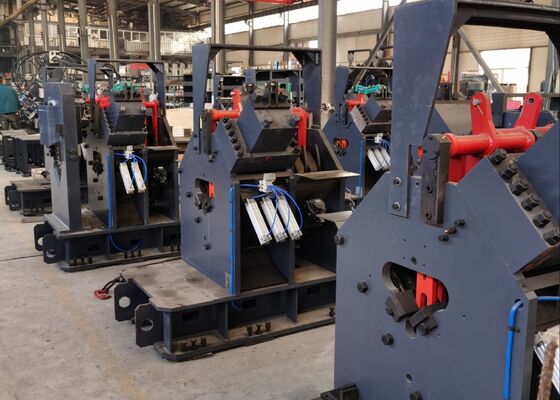

Оборудование в основном состоит из поперечной транспортировочной системы, вращающегося загрузочного блока, конвейера ввода материала, CNC-кормочной кареты, модуля перфорации, маркировочного модуля, модуля резки,конвейер с выбросами, вместе с гидравлической системой, электрической системой управления, пневматической системой и другими вспомогательными комплектациями.

Характеристики продукта:

1Оборудование интегрирует передовые технологии управления CNC с сервоприводом питания, обеспечивая выдающуюся эффективность производства и постоянно высокую точность обработки.пневматический, и электрические компоненты поставляются всемирно известными брендами, обеспечивающими превосходную надежность, долговечность и долгосрочную операционную стабильность.

2Три сборки для пробивания и пробивания установлены по каждой стороне машины, что позволяет одновременно размещать три разных диаметра пробивания.сборки штампов двигаются синхронно для автоматической регулировки отсчетного положения прокола, повышая гибкость обработки и эффективность производства.

3Промышленный компьютер оснащен двуязычным китайско-английским интерфейсом между человеком и машиной, обеспечивающим интуитивную работу и графическое отображение заготовки в режиме реального времени.Программирование упрощается благодаря прямой совместимости с данными, генерируемыми программным обеспечением CAD для гнездования и лофтингаОператорам нужно только вводить размеры заготовки, диаметр отверстия, координаты отсчета и объемы производства для автоматического создания программ обработки.

4. CNC кормовая тележка приводится в действие точным сервомотором и включает фотоэлектрический кодер для непрерывной позиционной обратной связи.Система управления с закрытым контуром обеспечивает высокую точность позиционирования, стабильная производительность питания и постоянное качество обработки в течение всего производственного процесса.

5Пробивание, маркировка и резка полностью автоматизированы.уменьшение интенсивности труда, и значительно повысить эффективность производства.

6Система управления состоит из промышленного компьютера, контроллера CNC, сервоприводов, контроллера PLC и внешних датчиков.Рабочие операции начинаются просто путем ввода необходимых параметров заготовкиКроме того, программы обработки могут храниться, извлекаться, отображаться и передаваться в соответствии с идентификационными номерами деталей, что позволяет эффективно планировать и управлять производством.

7Маркировочный модуль имеет полностью закрытую конструкцию рамы, обеспечивающую исключительную жесткость и стабильность конструкции.На маркировочной головке установлены четыре сборки касет с символами, которые автоматически выбираются с помощью программного управленияПоложение маркировки может быть свободно настроено для удовлетворения различных требований обработки.в то время как модернизированная коляска для подачи CNC и усиленный механизм зажима обеспечивают повышенную жесткость конструкции, стабильность работы и надежность обработки.

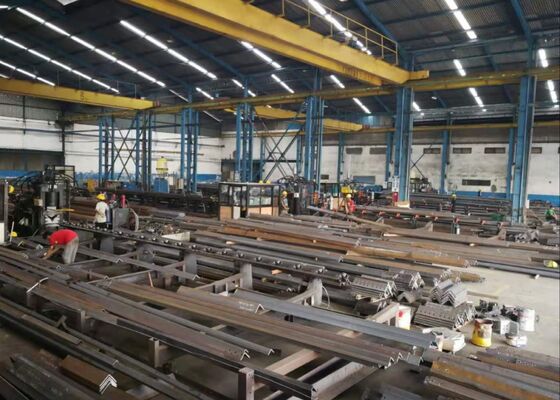

Эти демонстрационные заготовки представляют собой типичные спецификации и распространенные приложения обработки в промышленности изготовления угловых стальных башен.и инспекторов с практическими средствами оценки точности обработки, качество обработки и изготовление, служащие надежным эталоном для оценки производительности оборудования и его пригодности для конкретных производственных приложений.

В проектах по передаче электроэнергии сверхвысокого напряжения (UHV), где вышки передачи подвергаются экстремальным условиям окружающей среды и значительной структурной нагрузке,Это оборудование играет незаменимую роль в обработке угловных стальных элементов, которые составляют основную грузоподъемную основу башен.Он выполняет высокоточные пробоины и бурения на угловых стальных компонентах, используемых в корпусах башен, перекрестных рукавах и других критических структурных элементах.обеспечение точности измерений и надежной производительности соединений;В результате оборудование вносит значительный вклад в сохранность конструкции, безопасность эксплуатации,и долгосрочная надежность эксплуатации передаточных башен на протяжении всего срока их эксплуатации..
