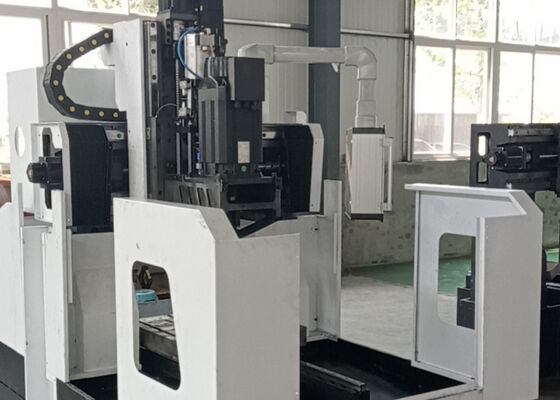

Промышленный портальный станок для сверления и фрезерования плит с системой удаления стружки

Сверлильный и фрезерный станок с ЧПУ для промышленного использования с конвейером стружки

Приложение:

Портальный сверлильно-фрезерный станок с ЧПУ специально разработан для высокоточной обработки трубных решеток, фланцев, опорных пластин, компонентов теплообменников, а также широкого спектра пластинчатых заготовок, используемых в нефтехимической переработке, атомной энергетике, ветроэнергетике, производстве котлов и производстве металлоконструкций. Станок поддерживает высокоскоростное твердосплавное сверление с подачей СОЖ через шпиндель, а также высокоскоростное спиральное сверление с внешней подачей СОЖ. Интеграция сверления, снятия фасок, нарезания резьбы, фрезерования и растачивания в единой обрабатывающей платформе с ЧПУ обеспечивает исключительную гибкость обработки и эффективность производства. Дополнительная автоматическая прямоугольная фрезерная головка еще больше расширяет ее возможности, позволяя эффективно выполнять боковое сверление, нарезание резьбы и фрезерование сложных заготовок.

Технические характеристики:

Особенности продукта

1. Оборудование состоит в основном из прочной станины станка, узла продольных направляющих, портальной конструкции, поперечных направляющих, механизма вертикальной подачи, сверлильно-фрезерной шпиндельной головки, рабочего стола, системы циркуляции охлаждающей жидкости, автоматической системы удаления стружки, централизованного узла смазки, пневматической системы, электрического шкафа управления и других вспомогательных компонентов, образующих комплексную и высокоэффективную платформу обработки.

2. Подвижная шпиндельная головка с сервоприводом объединяет несколько функций обработки, включая сверление, развертывание, нарезание резьбы, снятие фасок и фрезерование пазов. Эти операции могут выполняться независимо или в скоординированном многоосном режиме, чтобы максимизировать гибкость обработки. Шпиндель оснащен высокоточным шпинделем BT50 с внутренним охлаждением, изготовленным в Тайване, и оснащен автоматическим механизмом зажима инструмента с дисковой пружиной. Гидравлический выпуск инструмента обеспечивает быструю и удобную замену сверл и фрез, значительно повышая эффективность обработки и одновременно сокращая непроизводительные простои.

3. Высокоточные линейные направляющие установлены по всей машине, чтобы обеспечить плавное перемещение осей, исключительную жесткость и выдающуюся точность движения. Система подачи приводится в действие серводвигателями переменного тока через синхронно-ременную передачу и прецизионные шарико-винтовые передачи, что обеспечивает превосходную точность позиционирования, отличную повторяемость и надежную долговременную стабильность обработки.

4. Станина станка и портальная рама изготовлены из высококачественного чугуна или сварных стальных конструкций повышенной прочности. Все основные компоненты конструкции перед механической обработкой подвергаются высокотемпературному отжигу для снятия напряжений, а после получистовой обработки следует вторичная обработка для снятия напряжений. Окончательная прецизионная обработка гарантирует превосходную жесткость конструкции, превосходную стабильность размеров и неизменно высокую точность обработки на протяжении всего срока службы станка.

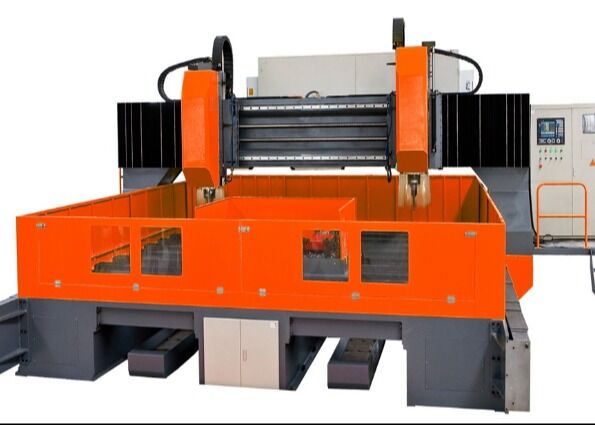

Портальный сверлильно-фрезерный станок с ЧПУ — это высокопроизводительный обрабатывающий центр с ЧПУ, специально разработанный для точной обработки пластинчатых компонентов и конструкционных заготовок. Он идеально подходит для обработки фланцев, дисков, колец, плоских пластин и аналогичных компонентов в пределах указанной производительности станка. Обладая жесткой механической конструкцией, передовой технологией ЧПУ и многофункциональными возможностями обработки, он представляет собой идеальное решение для промышленного применения, требующего как исключительной точности, так и высокой эффективности производства.

На предприятиях по производству металлоконструкций станок выполняет прецизионное сверление и фрезерование конструкционных плит, опорных плит и соединительных элементов, поставляя точно обработанные компоненты для эффективной сборки стального каркаса. В ветроэнергетике он широко используется для обработки секций башен ветряных турбин и фланцевых узлов большого диаметра, обеспечивая превосходную точность размеров и надежность конструкции в сложных условиях эксплуатации, включая сильные ветровые нагрузки и экстремальные колебания температуры. В мостостроении оборудование широко применяется для обработки мостовых балок, соединительных пластин и элементов опорных конструкций, обеспечивая получение прочных, высокопрочных соединений, способных выдерживать длительные динамические нагрузки. Следовательно, это вносит значительный вклад в структурную безопасность, эксплуатационную надежность и продление срока службы крупномасштабной мостовой инфраструктуры.
