Продвинутая машина для бурения с помощью высокоскоростного шпинделя BT40

Продвинутая машина для сверления H-Beam CNC с высокоскоростной технологией шпинделя BT40

Введение продукта:

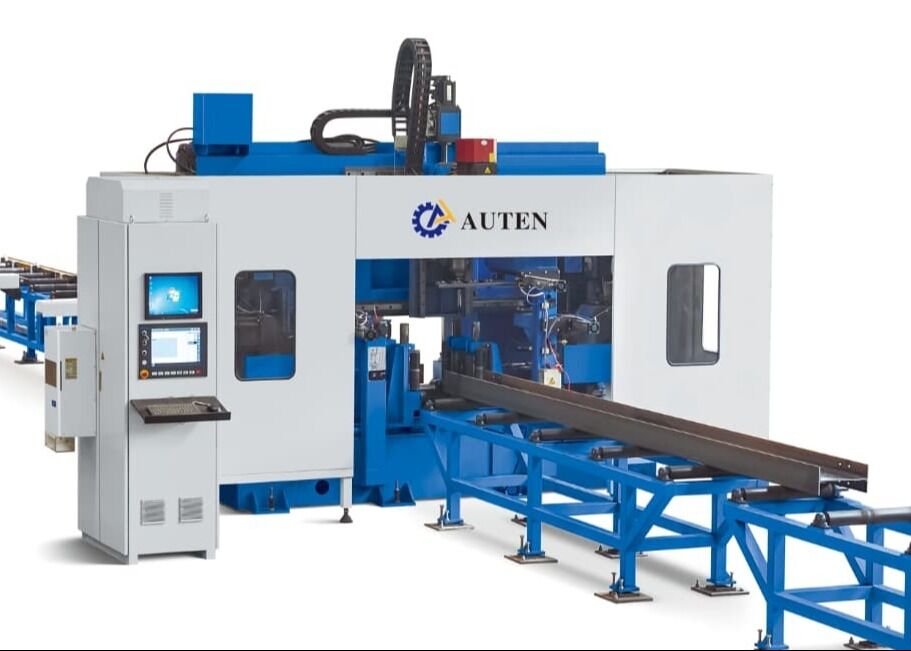

CNC H-Beam Drilling Machine специально построена для высокоточного бурения, нажатия, маркировки и прописки H-лучей, канальных секций, угловой стали и других структурных стальных компонентов.Он широко применяется при изготовлении стальных конструкций для коммерческих зданий, парковочные сооружения, передающие башни, решетчатые башни, мосты и различные тяжелые стальные строительные проекты.

1Специализированное высокопроизводительное решение CNC-обработки, разработанное специально для металлургической промышленности.
2Способен одновременно просверлять три стороны H-лучей и канальных сечений, обеспечивая исключительную точность обработки, постоянное качество обработки и высокую производительность производства.
3Оснащенный семью управляемыми с помощью ЦНС осями, он позволяет полностью автоматизировать подачу материалов, позиционирование и обработку.
4. Полностью совместим с форматами файлов AutoCAD и DSTV, что позволяет автоматически интерпретировать инженерные чертежи и непосредственно генерировать программы обработки.

Параметры продукта:

Характеристики продукта:

1. Система подачи материала использует управляемую с помощью ЧПУ зажимательную карету, приводящую высокопроизводительные сервомоторы,обеспечивая быструю и стабильную транспортировку заготовки при сохранении отличной точности позиционирования и повторяемости на протяжении всего процесса обработки.

2Машина оснащена тремя высокоскоростными точными шпиндельными блоками BT40, предназначенными для одновременной обработки всех трех поверхностей H-beam секций.подача охлаждающей жидкости через шпиндель, и скорости шпинделя до 3000 оборотов в минуту, система обеспечивает выдающиеся характеристики бурения, высококачественную обработку отверстий,и эффективной эвакуации микроскопов через интегрированный конвейер микроскопов типа цепи.

3В машину встроена передовая система охлаждения с минимальным количеством смазки (MQL), поддерживающая как внутренние, так и внешние режимы доставки охлаждающей жидкости.Каждый шпиндель оборудован независимым внешним охлаждающим сопла и внутренним каналом охлаждающей жидкости, что позволяет операторам выбирать внутреннее охлаждение, внешнее охлаждение или комбинированное охлаждение в соответствии со специфическими требованиями к инструментам и условиями обработки.

4Оборудование может быть опционально сконфигурировано с системой автоматической замены инструмента (ATC), позволяющей полностью автоматическую замену инструмента без ручного вмешательства.Эта усовершенствованная конфигурация значительно сокращает время замены инструмента, минимизирует периоды бездействия машины и повышает общую эффективность производства.

5В машину может быть интегрирована гидравлическая система маркировки вращающегося диска CNC.Диск маркировки автоматически индексирует 36 выбираемых символов., обеспечивая быструю, точную и очень повторяемую идентификационную маркировку для стальных конструктивных компонентов.

6Встроенные автоматические функции записывания и нажатия исключают обычные ручные процедуры планировки и подготовки.Скребинг-единицы точно создает сварки ссылочных линий как на H-beam фланцев и сетях, в то время как функция нажатия напрямую обрабатывает отверстия на конструктивных элементах, улучшая точность обработки, уменьшая потребности в рабочей силе и увеличивая общую производительность производства.

7На протяжении всего цикла подачи материала и обработки, подъем заготовки, боковое расположение, зажимание, блокировка и освобождение полностью контролируются гидравлической системой.Эта передовая гидравлическая конструкция рабочего устройства обеспечивает безопасное закрепление материала, превосходная стабильность обработки и надежная производительность при непрерывном промышленном производстве.

8Система управления CNC интегрирует промышленный компьютер с платформой CNC на основе ПЛК и использует высококачественные компоненты от международно признанных производителей.Система поддерживает несколько методов программирования и позволяет напрямую импортировать обрабатывающие данные, сгенерированные из AutoCAD, TEKLA Structures, DXF и DSTV файлы, упрощая процедуры программирования и повышая эффективность управления производством.

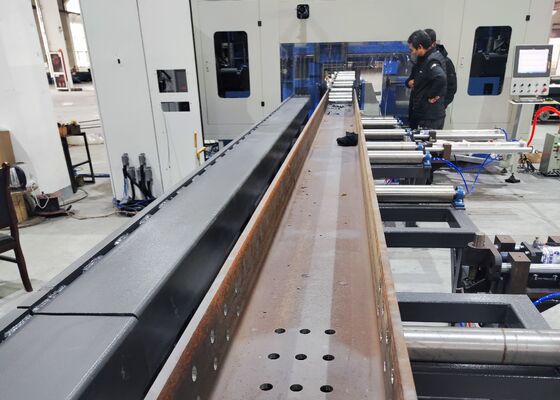

Демонстрационные заготовки включают стандартные образцы H-лучей с различными ширинами фланцев и толщиной резьбы, а также компоненты из канальной стали в различных спецификациях,предоставление всесторонней демонстрации возможностей обработки машиныЭти репрезентативные образцы наглядно иллюстрируют способность оборудования достигать точного расположения отверстий, превосходного качества обработки нитей и точных результатов маркировки.инженеры, и персонал по проверке качества для эффективной оценки точности обработки, последовательности производства и надежности эксплуатации в реальных условиях производства.

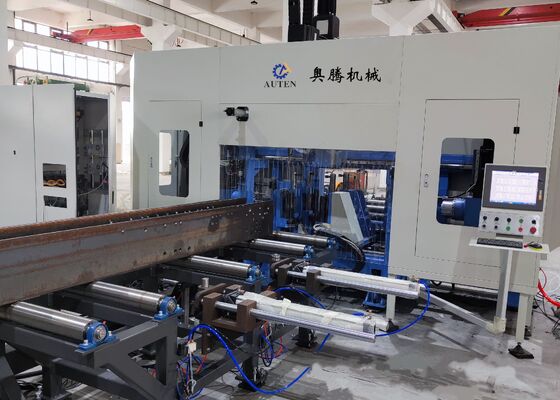

Высокоскоростная машина CNC для бурения, маркировки и нанесения кранов на H-Beam широко применяется на заводах по производству конструктивной стали, проектах по строительству мостов,и различные тяжелые сталелитейные промышленностиВ сталелитейных мастерских оборудование выполняет высокоточные бурение, нанесение кранов, маркировку и нанесение штрихов на H-полосы, используемые для конструктивных рамок, колонн и поддерживающих сборов,обеспечение точно обработанных компонентов для эффективной установки и надежной конструктивной производительностиДля применения в строительстве мостов машина обеспечивает точную обработку структурных элементов H-beam, повышая точность соединения, структурную целостность и долгосрочную производительность нагрузки.Сочетая высокую эффективность производства, исключительную точность обработки и стабильную эксплуатационную надежность,оборудование обеспечивает передовое производственное решение для современного производства стальных конструкций и крупномасштабных проектов строительства инфраструктуры.
