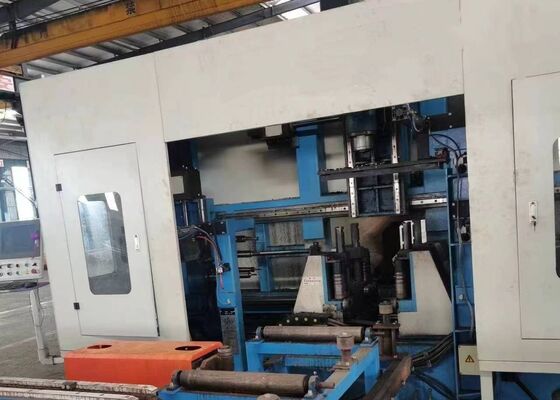

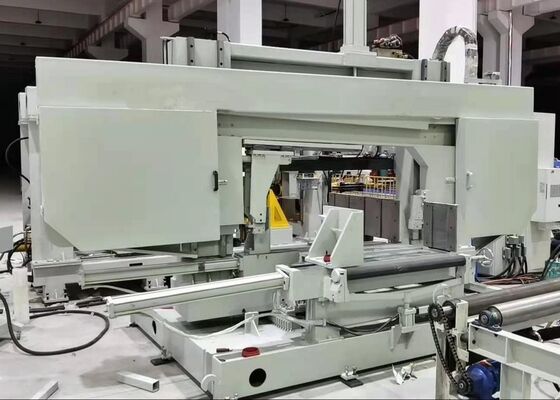

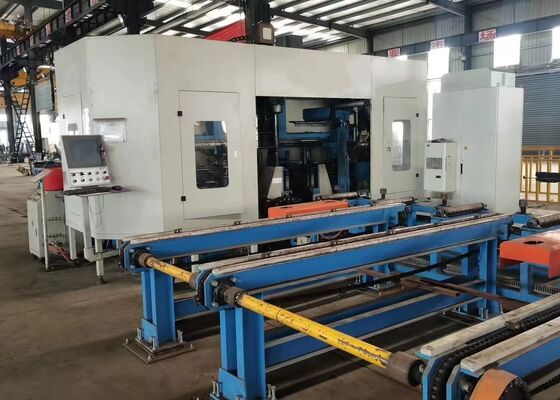

Промышленный высокоскоростной станок для сверления двутавровых балок с ЧПУ и тремя независимыми шпинделями

Промышленная высокоскоростная ССК буровая машина с тремя независимыми шпинделями

Введение продукта:

Эта линия сверления с помощью CNC специально разработана для высокоточного бурения на конструктивных компонентах H-beam, оснащена тремя высокоскоростными высокоточными шпиндельными агрегатами.машина обеспечивает эффективную многонаправленную бурение с отличной точностью обработки и удобством эксплуатацииВ качестве надежного и передового решения обработки для сталелитейной промышленности, он широко применяется в различных областях, включая строительные стальные конструкции, мостовую инженерию,Производство передаточных башен, и крупномасштабных проектов по строительству сетей.

Информация о конфигурации изделия:

Характеристики продукта

1. 3D CNC H-beam буровой и режущей машины состоит из тяжелой машины рамы, системы питания CNC, материала транспортировки системы, электрической системы управления, гидравлической системы, системы охлаждения,система смазки, агрегат сбора лома и другие вспомогательные компоненты, оснащенные фиксированной машинной установкой в сочетании с подвижной конструкцией заготовки,оборудование специально оптимизировано для обработки больших H-лучейОн поддерживает непрерывное автоматизированное производство и обеспечивает выдающуюся эффективность обработки и операционную стабильность.

2Структура машины состоит из основной кровати, сдвижных столов с ЧПУ, поддерживающих механизмов, верхних зажимательных блоков, боковых зажимательных блоков и систем обнаружения заготовки.Сдвижные сборы с ЧПУ включают фиксированные боковые сдвигиРазработанный специально для обработки H-beam, каждый скользящий сбор включает в себя скользящую пластину, основу скольжения, головку шпинделя,высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные направляющие и точные проводные винты, обеспечивающие точное расположение и стабильную производительность обработки.

3Система питания CNC состоит из поддерживающих скобков, механизмов передачи с помощью стойки, сервомоторов, редукторов и манипуляторов питания.манипулятор точно переносит H-лучевые запчасти вдоль направления оси X, обеспечивая точный контроль подачи и надежное расположение на протяжении всего процесса обработки.

4Система обработки материалов включает в себя как вводный конвейер, так и выходный конвейер.предназначенные для транспортировки стальных профилей, достичь точного позиционирования оси Y и сотрудничать с системой питания CNC для эффективной и стабильной загрузки материала.Конвейер с выводом состоит из подшипников разгрузки и сборов роликов, обеспечивая бесперебойную транспортировку готовых деталей после обработки.

5Система охлаждения использует комбинацию внутренних и внешних методов охлаждения, используя технологию смазки масляного тумана для эффективного рассеивания тепла во время бурения.Это продвинутое решение охлаждения уменьшает потребление охлаждающей жидкости, повышает эффективность затрат на производство, поддерживает экологически чистое производство и продлевает срок службы бурового инструмента за счет минимизации теплового износа.

6Гидравлическая система обеспечивает надежную поддержку мощности для верхнего механизма зажима, бокового механизма зажима, цилиндров инструментов и других гидравлически приводящих компонентов,обеспечение стабильной фиксации заготовки и надежной работы машины.

7Пневматическая система обеспечивает подачу сжатого воздуха для манипулятора питания, детекторных цилиндров и других пневматически управляемых компонентов.обеспечение быстрого реагирования и надежной производительности автоматизации.

8Система смазки сочетает в себе централизованную автоматическую смазку с методами ручной смазки.Централизованная система смазки обеспечивает своевременную и точную смазку критически важных движущихся компонентов, включая линейные направляющие пути и свинцовые винтовые агрегаты, эффективно уменьшающие механическое износ и поддерживающие долгосрочную точность обработки.

9Система управления машиной объединяет промышленный компьютер, контроллер PLC и связанные с ним компоненты управления для обеспечения интеллектуальной и автоматизированной работы.Программы обработки могут быть сгенерированы путем импорта чертежей САПР или ввода параметров обработки через интерфейсы USB или клавиатурыПрограммы могут храниться, отозваться, отображаться и передаваться в соответствии с номерами частей, когда это необходимо.Система также поддерживает ручное регулирование отдельных параметров обработки, позволяя полностью автоматическое выполнение всего производственного цикла, что значительно повышает гибкость работы и эффективность производства.

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesОбразцы, представленные в этих демонстрациях, ясно подчеркивают способность оборудования достичь точного размещения отверстий, чистых нажатых нитей и четко определенных моделей маркировки.тем самым тщательно иллюстрируя его исключительную точность и надежность в реальных приложениях..

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam в основном используется в стальных конструкциях и проектах строительства мостов.обеспечивает точную обработку H-лучей, используемых в рамах и опорных конструкциях.При строительстве мостов оборудование выполняет высокоточные бурения на H-лужах,улучшение структурной целостности мостов и обеспечение их эффективной устойчивости к долгосрочным нагрузкамБлагодаря своей исключительной эксплуатационной эффективности эта машина обеспечивает надежную поддержку для этих важнейших инфраструктурных секторов, способствуя бесперебойному прогрессу соответствующих проектов.
