С индивидуальным дизайном станка для сверления и маркировки угловой стали с ЧПУ, общие размеры 34×8×3 м

С индивидуальным дизайном Cnc угловой стальной буровой маркировочной машины 34 × 8 × 3 м общие размеры

Использование препарата:

Эта специально спроектированная линия производства CNC для пробивания сталей с высокой прочностью специально построена для бурения и пробивания сталей с высокой прочностью.критический конструктивный материал, широко используемый в производстве башен линий электропередачПроизводственная линия способна точно обрабатывать все указанные отверстия в угловых стальных компонентах, обеспечивая отличное качество отверстий, точную точность позиций, высокую эффективность производства,и высокая степень автоматизированной обработки.

Основные параметры:

Характеристики продукта:

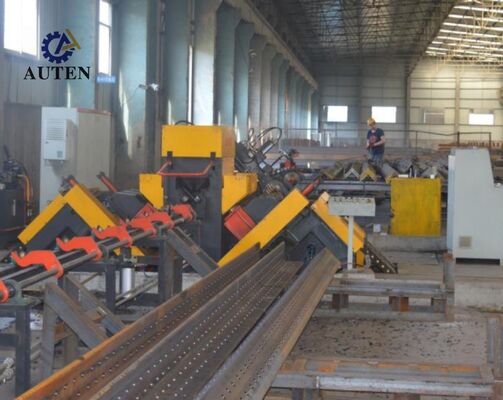

Производственная линия CNC для бурения стального угла включает в себя высокоавтоматизированную систему обработки,изделие, состоящее из автоматической загрузочной установки с поперечным конвейером материала и вращающимся загрузочным механизмом, автоматическая система разгрузки и интеллектуальная система подачи заготовки.отменяющее требование ручного вмешательства во время производстваЭта интегрированная автоматизация уменьшает затраты на рабочую силу, улучшает производительность производства, поддерживает постоянное качество обработки и обеспечивает стабильную и надежную работу оборудования.

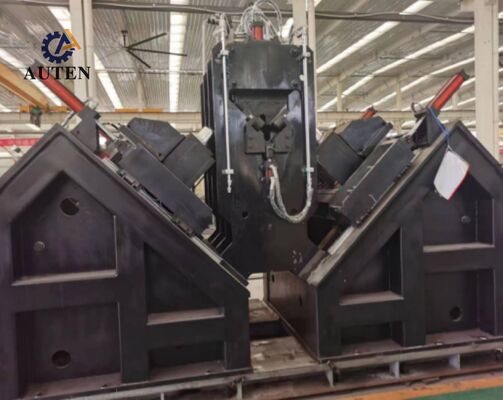

Установка маркировки на линии производства CNC для пробивания и маркировки стальных углов использует жесткую конструкцию с закрытым каркасом.обеспечивает отличную конструктивную жесткость и постоянную точность маркировки при длительной непрерывной работеСборка состоит из фиксированной опоры, установленной на раме машины, передвижного рабочего стола и гидравлически управляемой маркировочной головки.На основе программ обработки, сгенерированных системой управления CNCДля размещения профилей из угловиной стали с различными размерами the marking unit incorporates a manual adjustment mechanism that enables flexible vertical positioning of the movable marking assembly and precise adjustment of the marking head according to specific production requirements.

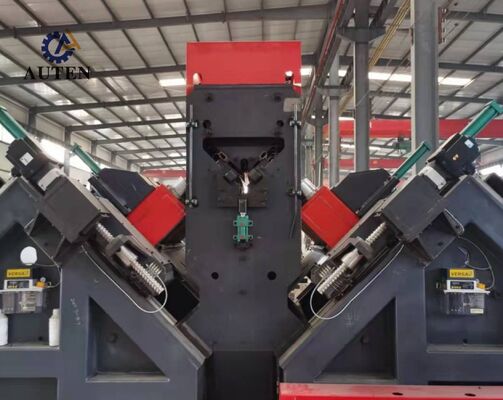

Система бурения оборудования станции CNC обеспечивает высокую точность позиционирования и стабильную производительность обработки.Механизм подачи материала приводится в действие высокопроизводительным сервомотором и использует трансмиссию с стойкой и козырьком для достижения плавного и точного движения заготовкиУстройство для обнаружения положения стойки в сочетании с высокоточным кодером обратной связи.устанавливает полную систему позиционирования с закрытым циклом для обеспечения точной и надежной позиционирования материала на протяжении всего процесса обработкиВ то же время бурные головки, работающие вдоль обоих направлений фланца угловой стали, находятся в рабочем состоянии с помощью точных механизмов передачи шарового винта, обеспечивающих точное расположение отверстий,постоянная стабильность обработки, и превосходное качество обработки для компонентов из угловой стали.

Промышленная компьютерная система управления CNC оснащена удобным пользователю интерфейсом работы на китайском языке.позволяет производственному персоналу управлять функциями машины удобным и эффективным образомСистема обеспечивает графическую визуализацию конфигурации заготовки и данных о координатах отверстий, поддерживая проверку обработки и мониторинг процесса в режиме реального времени.Он также позволяет напрямую импортировать машиностроительные программы, созданные профессиональным программным обеспечением, значительно повышая эффективность хранения, классификации, извлечения и комплексного управления производством программ CNC.

Демонстрационные образцы охватывают широкий диапазон стандартных угловых размеров стали и типичных форм отверстий, обычно используемых в производстве башен для линий электропередач.Эти образцы деталей позволяют клиентам, инженеры и персонал по контролю качества для непосредственной оценки возможностей обработки оборудования, включая точность бурения, качество маркировки, последовательность измерений,и общая производительность обработкиВ качестве практических справочных компонентов образцы обеспечивают эффективную основу для проверки пригодности машины для фактических требований производства передающей башни.

В применении ультравысокого напряжения (UHV) передачи электроэнергии, вышки передачи должны выдерживать суровые условия окружающей среды, значительные структурные нагрузки,и долгосрочные эксплуатационные стрессыЭта система обработки стальной углы с ЧПУ специально разработана для изготовления угльных стальных элементов, образующих основную грузоподъемную структуру передаточных башен.Он выполняет высокоточные бурения и маркировки на угловистой стали, используемой в корпусах башен, перекрестные рукава и другие важные структурные компоненты, обеспечивающие точное расположение отверстий, надежное качество соединения и точную сборку.эксплуатационная безопасность, и долгосрочной надежности обслуживания, система обеспечивает эффективное и надежное производственное решение для современной инфраструктуры передачи электроэнергии и производства больших объемов передаточных башен.
