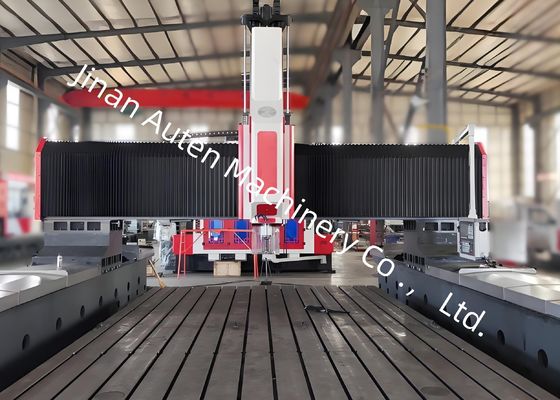

100 мм высота ствола высокопроизводительная машина для сверления с помощью ЦНС 22 кВт сервоспиндовый двигатель мощность

Высокопроизводительный станок для сверления плит с ЧПУ, высота портала 100 мм, двигатель шпинделя сервопривода 22 кВт

Применение оборудования:

Эта серия станков для сверления и фрезерования с ЧПУ, портального типа, в основном используется для операций сверления, снятия фасок, нарезания резьбы, фрезерования и растачивания на деталях/структурных компонентах из плит. Он эффективно сверлит отверстия в заготовках, таких как фланцы, диски, кольца и плиты, толщиной в пределах эффективного диапазона. Он может сверлить сквозные и глухие отверстия как на деталях из одного материала, так и на композитных материалах. Обработка на станке управляется цифровым способом, что делает эксплуатацию чрезвычайно удобной. Это позволяет осуществлять автоматизированное, высокоточное, многообразное и крупномасштабное производство.

Структура оборудования:

Это оборудование в основном состоит из чугунной станины, подвижного портала, подвижной каретки, сверлильно-фрезерной силовой головки, устройства автоматической смазки и защитного устройства, устройства циркуляционного охлаждения, системы цифрового управления и электрической системы. Роликовые направляющие обеспечивают поддержку и наведение, а прецизионные винтовые приводы обеспечивают высокую точность позиционирования и повторяемость.

1. Станина и рабочий стол:

Станина и рабочий стол изготовлены из серого чугуна (HT250) в виде интегральных отливок, подвергаются вторичному отжигу и старению, а также подвергаются прецизионной механической обработке для обеспечения превосходной динамической и статической жесткости без деформации. Поверхность рабочего стола имеет прецизионно обработанные Т-образные пазы, расположенные в рациональной компоновке для зажима заготовок. Основание станины оснащено двумя высокоточными линейными направляющими с каждой стороны, обеспечивающими равномерное распределение усилия на направляющих, что значительно повышает жесткость станка и устойчивость к растягивающим и сжимающим усилиям. В приводе используются серводвигатели переменного тока и прецизионные шарико-винтовые пары для двухстороннего привода, что позволяет порталу перемещаться по оси Y. Регулировочные болты распределены на основании станины, что позволяет удобно регулировать горизонтальный уровень станины и рабочего стола.

2. Подвижный портал:

Подвижный портал изготовлен из серого чугуна (HT250) и имеет две роликовые линейные направляющие сверхвысокой грузоподъемности, установленные на передней стороне портала. Комплект прецизионных шарико-винтовых пар и серводвигатель позволяют ползуну силовой головки перемещаться в направлении оси X. Сверлильные силовые головки установлены на ползуне силовой головки.

3. Подвижная каретка:

Подвижная каретка представляет собой прецизионный конструктивный элемент из чугуна. Она оснащена двумя линейными направляющими с ЧПУ высокой грузоподъемности, комплектом прецизионных шарико-винтовых узлов и высокоточным планетарным редуктором, соединенным с серводвигателем. Она также оснащена азотным балансировочным цилиндром, уравновешивающим вес силовой головки, чтобы уменьшить нагрузку на шарико-винтовую пару и продлить срок ее службы. Она приводит в движение сверлильную силовую головку для перемещения в направлении оси Z, обеспечивая такие функции, как быстрая подача, рабочая подача, быстрое втягивание и остановка. Она также имеет функции автоматического дробления стружки, удаления стружки и паузы.

Таблица технических параметров:
