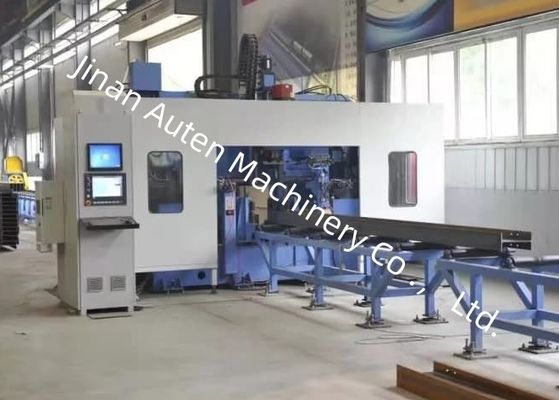

Диапазон ширины 150~1250 мм CNC H Beam Drilling Marking And Tapping Machine BT40 Свинцовая сверлочная сверлочная машина
Компоненты:
Эта производственная линия в основном состоит из компонентов, включая горизонтальную таблицу загрузки материалов, главную машину для 3D бурения, канал питания для 3D бурения, устройство питания для 3D бурения,3D канал сброса для бурения, система охлаждения, гидравлическая система, пневматическая система, смазочная система, электрическая система и другие.
Производственная линия использует фиксированную кровать и подвижную конструкцию заготовки, что облегчает автоматизированное производство.
Основные характеристики:
| Параметр |
Стоимость |
| Размер заготовки |
Диапазон ширины |
150 ‰ 1250 мм |
| Диапазон высоты |
100 ‰ 600 мм |
| Диапазон длины сырья |
2000-12000 мм |
| Диапазон длины готовой заготовки |
2000-12000 мм |

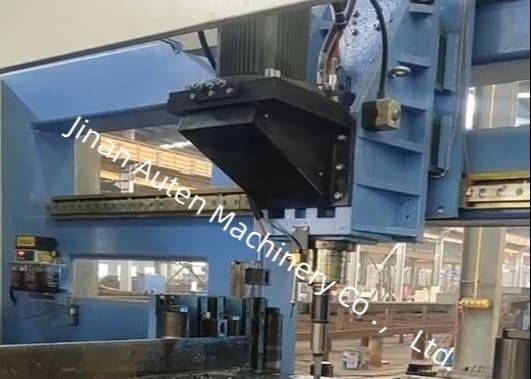

| Сверло для бурения |
Количество буровых шпинделей |
3 |
| Конический провод шпинделя |
BT2 |
| Мощность двигателя шпинделя |
11 кВт |
| Скорость вращения |
200 ~ 3000 оборотов/мин |
| Диаметр бурения |
φ5 ~ φ30 |
| Ось с ЧПУ |
Сила сервомотора X-оси |
Около 4,4 кВт. |
| Максимальная скорость по оси X |
40 м/мин |
| Сила сервомотора для бурения по горизонтальной оси позиционирования |
Около 1,5 кВт. |
| Максимальная скорость бурения по горизонтальной оси позиционирования |
10 м/мин |
| Мощность сервомотора горизонтальной оси подачи сверла |
Около 2 кВт. |
| Максимальная скорость бурения по горизонтальной оси позиционирования |
10 м/мин |
| Сила сервомотора вертикальной оси позиционирования сверла |
Около 3 кВт. |
| Максимальная скорость бурения по вертикальной оси позиционирования |
10 м/мин |
| Сила сервомотора вертикальной оси подачи сверла |
Около 3 кВт. |
| Максимальная скорость бурения вертикальной оси подачи |
10 м/мин |
| Журнал для инструментов |
Количество |
3 комплекта |
| Тип |
встроенный тип |
| Количество инструмента |
4х3 |
| Гидравлический маркировочный блок |
Количество символов |
36 |
| Размер символа |
Φ10 |
1. Загрузка горизонтальная таблица материала
Он состоит из материала столовой стойки, конвейерной цепи, редукторного двигателя и других компонентов, которые служат для транспортировки стальных материалов в канал подачи.
Горизонтальная таблица погрузочных материалов подключена к заказанной заказчиком машине для выпрямления.
2. Трехмерный канал питания для бурения
Трехмерный канал подачи сверла использует силовой ролик, чтобы подключиться к машине для выпрямления на месте клиента, получить выпрямленные профили,и автоматически передать их в крепление положение кормовой тележкиВ этой конфигурации высота верхней плоскости ролика от земли составляет 800 мм; если высота выпрямляющей машины отличается, корректировки должны производиться пользователем.
Канал подачи предназначен для транспортировки деталей, подлежащих обработке.Фотоэлектрический выключатель устанавливается на переднем конце канала для обнаружения переднего конца заготовки и определения X-направления обработки ссылкиБоковое толкающее устройство плотно прижимает заготовку к боковым роликам, таким образом достигая грубого расположения заготовки в направлении Y.
3. Трехмерная буровая коробка питания
Он состоит из передач, сервомоторов и манипуляторов.способен автоматически поднимать и опускать по спецификациям профиля и автоматически зажимать заготовкиПосле того, как манипулятор зажимает заготовку, он приводится в действие сервомотором, и под передачей решетки передач, заготовка подается в направлении X,обеспечение точности продольной обработки буровых работ.
