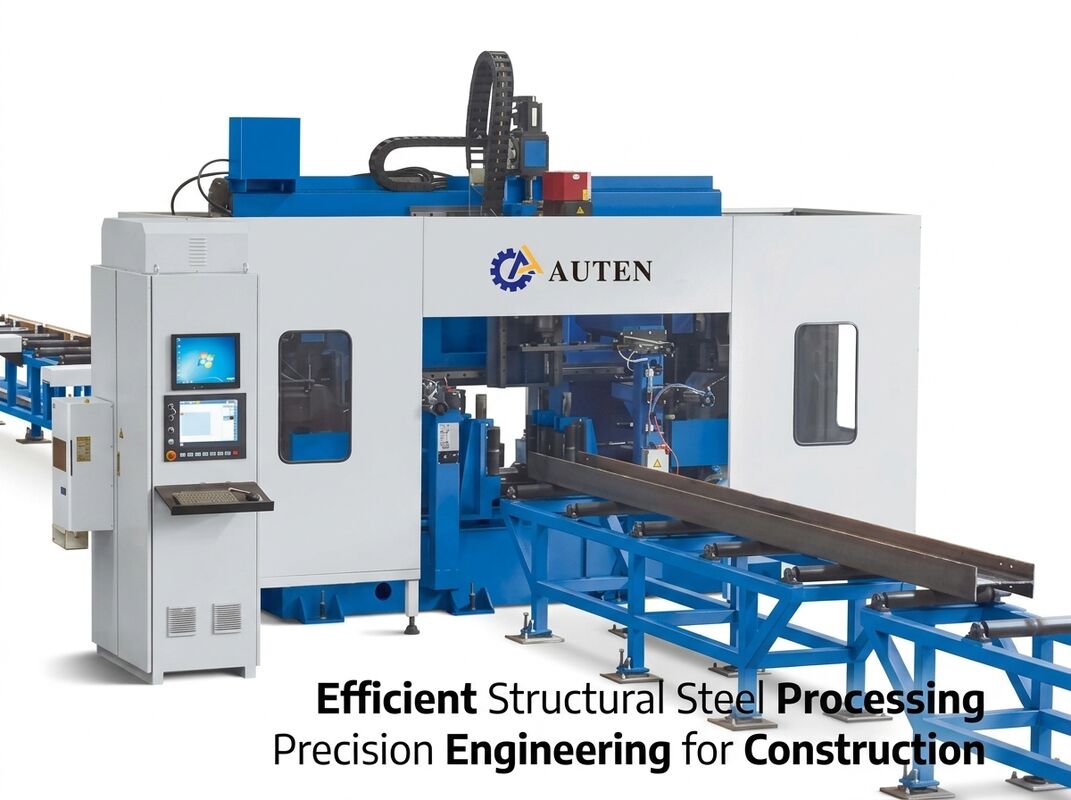

Строительная инженерия Проект моста Использование сверлильного станка с ЧПУ Главный шпиндель BT40
Область применения:
Этот станок специально разработан для сверления стали H-образной формы. Для сверления заготовок в нем используются три высокоскоростных прецизионных сверлильных шпинделя, обеспечивающие исключительную точность обработки и удобство управления. Являясь основным высокоэффективным оборудованием в отрасли стальных конструкций, он находит широкое применение в строительном машиностроении, проектах мостов, опор ЛЭП, решетчатых конструкциях и других смежных отраслях.
Технические характеристики:
| Параметр двутавровой балки |
Макс. Размер Ширина х Высота |
700х500мм |
| Мин. Размер Ширина х Высота |
100×100 мм |
| Длина луча |
2000～12200мм |
| Главный шпиндель |
Кол-во. |
3 |
| Модель |
БТ40 |
| Мощность двигателя |
11 кВт |
| Скорость шпинделя |
100～3000 об/мин |
| Диаметр отверстия |
φ5～φ30 мм |
| Ось ЧПУ |
Мощность серводвигателя оси X |
Около 5 кВт |
| Мощность серводвигателя оси позиционирования горизонтального бурения |
Около 1,5 кВт |
| Мощность серводвигателя оси позиционирования вертикального сверления |
Около 3 кВт |
| Серводвигатель подачи сверла |
Около 2 кВт |
| Инструментальный магазин |
Кол-во. |
3 |
| Тип |
Стиль строки |
| Емкость инструментального магазина |
4 х 3 |
| Точность обработки |
Отклонение расстояния между отверстиями |
Две дырки в радиусе 1 метра |
±0,5 |
| Допустимое значение отклонения увеличивается на ±0,2 мм на каждый дополнительный 1 метр расстояния отверстия, максимальное значение не превышает ±2 мм. |
| Отклонение конечного поля |
±1,0 мм |
| Размер машины |
Около 33х5,5х3,3м |

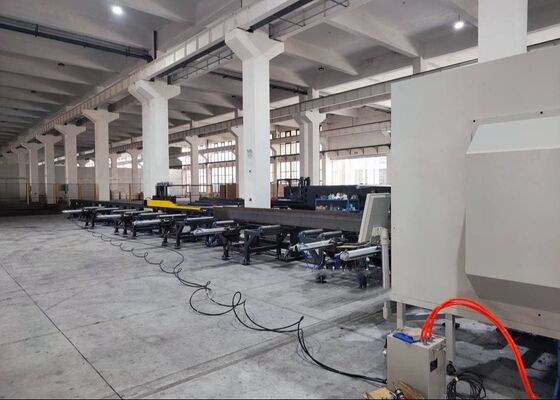

Компоненты линии сверлильных станков с ЧПУ
Линия сверлильных станков с ЧПУ в основном состоит из ключевых компонентов, включая основную раму станка, систему подачи с ЧПУ, разгрузочный конвейер, систему охлаждения, гидравлическую систему, пневматическую систему, систему смазки, электрическую систему и тележку для сбора лома. Производственная линия имеет конструкцию с неподвижной станиной и подвижной конструкцией для транспортировки заготовок. Эта конфигурация обеспечивает возможность 3D-сверления, обеспечивая полную автоматизацию производственных процессов и гарантируя эффективные, последовательные и надежные производственные операции.
1. Основной корпус машины
Основной корпус машины в основном состоит из основания, станины, подвижного подвижного стола, передней бабки, верхнего прижимного устройства, бокового прижимного устройства и инструментального магазина рядного типа. Станина отличается исключительной жесткостью и стабильностью, что позволяет ей противостоять силам и вибрациям, возникающим во время операций высокоскоростной обработки. Такая прочность конструкции гарантирует, что станок сохраняет постоянную точность обработки на всех этапах работы.
2. Система охлаждения
Сверло охлаждается с помощью аэрозольной системы охлаждения, в которой используется сжатый воздух и охлаждающая вода. Этот метод обеспечивает такие преимущества, как минимальное использование СОЖ, повышенная экономическая эффективность, экологическая безопасность и снижение износа сверла. На передней бабке установлена гибкая насадка, позволяющая удобно регулировать положение распыления, обеспечивая непрерывное и эффективное охлаждение сверла во время работы.
3. Система смазки
В этой системе используется гибридная система смазки, объединяющая как централизованные, так и ручные методы. Централизованный блок смазки обеспечивает точную, плановую смазку назначенных линейных направляющих и ходовых винтов, в то время как все остальные точки смазки обслуживаются вручную.

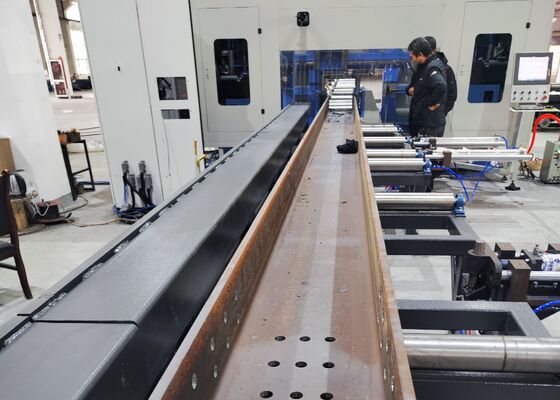

Этот станок специально разработан для сверления, нарезания резьбы и маркировки двутавровых балок, швеллера и широкого спектра других стальных заготовок. Он подходит для стальных компонентов различных спецификаций, сохраняя при этом высокую точность и эффективность работы на протяжении всего цикла обработки. В ходе демонстрационных сессий машина эффективно демонстрирует свои возможности на стандартных образцах двутавровых балок (с различной шириной полки и толщиной стенки) и образцах швеллера разных размеров. Эти демонстрационные образцы наглядно иллюстрируют способность станка обеспечивать точное позиционирование отверстий, точное нарезание резьбы и четкие рисунки маркировки, полностью демонстрируя его исключительную точность и надежность в практическом применении.
Высокоскоростной сверлильный станок с ЧПУ для двутавровой балки в основном используется в цехах по изготовлению стальных конструкций и на проектах строительства мостов. В цехах по производству стальных конструкций компания выполняет прецизионную обработку двутавровых балок, используемых в каркасах и опорных элементах, обеспечивая надежную основу для точной и стабильной сборки стальных конструкций. При строительстве мостов он выполняет высокоточное сверление двутавровых балок, повышая структурную целостность и обеспечивая способность мостов выдерживать долговременные нагрузки. Его исключительная операционная эффективность обеспечивает надежную техническую поддержку этих критически важных секторов инфраструктуры, способствуя плавному и своевременному выполнению проектов.
