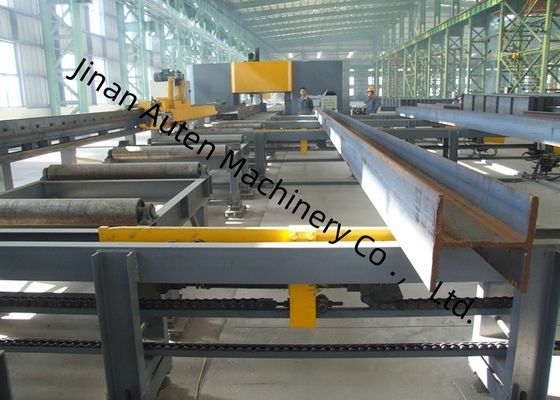

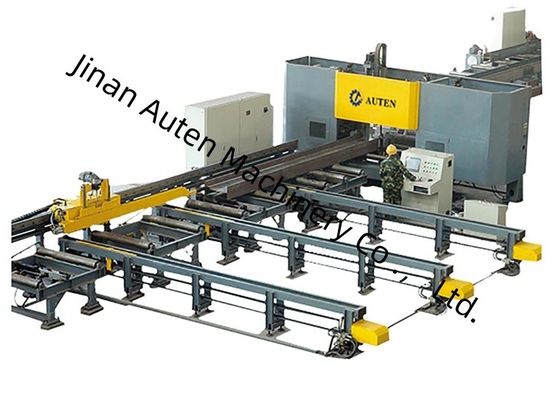

Трёхспендельная BT40 CNC-машина для сверления и маркировки и стрижки пучков длина пучков 2000-13000 мм
Использование станков:
Этот инструментальный станок в основном используется для бурения, пробивания и маркировки H-образной стали, канальной стали и другой стали.Каждое лицо имеет один шпиндель, а соответствующий журнал инструмента может вмещать до 4 спецификаций сверлов.
Он обладает характеристиками высокой эффективности обработки, высокой точности, простоты работы и широкого применения.башни и сетки.
Структура и конфигурация станка:
Этот инструментальный станок в основном состоит из буровой машины, кормовой тележки, питания канала, выгрузки канала, системы охлаждения, гидравлической системы, пневматической системы, системы смазки, электрической системы,И т. д. Машинный инструмент имеет фиксированную конструкцию и движущуюся структуру заготовки.
Буровая машина
Буровая машина состоит в основном из основания, ложка, подвижного слайда, коробки шпинделя, верхнего прессового устройства, бокового зажима и рядового инструментального журнала.
Машины-инструменты имеют три коробки шпинделя, а именно фиксированную сторону, подвижную сторону и коробку шпинделя верхнего блока, которые используются для бурения в горизонтальном и вертикальном направлениях соответственно.Каждая коробка шпинделя может работать независимо и может завершить бурение одновременноКаждая коробка с шпинделями имеет набор высокоскоростных механических шпинделей BT40,и соответствующий ряд инструмента журнала может быть установлен с максимум 4 диаметров сверлов (когда нет инструмента на шпинделе), и 4 различных диаметров отверстий могут быть автоматически обработаны, когда рабочая часть зажимается один раз.Работа вперед и быстро назад может быть достигнута через управление программой; спиндовой двигатель приводится в действие спиндовым сервомотором, и скорость регулируется непрерывно с широким диапазоном регулирования скорости.
Три блока коробки с шпинделями вешаются на сторону кровати, и каждый блок коробки с шпинделями приводится в действие двумя наборами сервомоторов для достижения горизонтального и вертикального движения коробки с шпинделями,приводимый в действие шаровыми винтами и направляемый точными линейными прокатными проводамиЭто оборудование нажимает на заготовку в двух направлениях во время бурения.Гидравлический цилиндр приводит в действие прессовый механизм над рабочей частью, чтобы нажать рабочую часть на горизонтальный ролик поддержки, а гидравлический цилиндр приводит в действие на боковой стороне прессовый механизм для нажатия рабочей части с боковой стороны.
Спецификации:
| Параметр луча H |
Макс. Размер Ширина х Высота |
500×500 мм |
| Минимальный размер Ширина x Высота |
100×100 мм |
| Длина луча |
2000-13000 мм |
| |
Канатная сталь |
10# ¢ 40# |
| Главный шпиндель |
Качество. |
3 |
| Модель |
BT2 |
| Мощность двигателя |
11 кВт |
| Скорость вращения шпинделя |
100 ‰ 3000 оборотов/мин |
| Диаметр отверстия |
φ5??φ30 мм |
| Ось с ЧПУ |
Мощность сервомотора оси X |
Около 4,5 кВт |
| Мощность сервомотора горизонтальной оси позиционирования бурения |
Около 1,5 кВт |
| Сила сервомотора вертикальной оси позиционирования бурения |
Около 3 кВт |
| Сервомотор с буровым приводом |
Около 2 кВт |
| Журнал для инструментов |
Качество. |
3 |
| Тип |
Стиль строки |
| Вместимость инструментального магазина |
4х3 |
| Точность обработки |
Отклонение от расстояния между отверстиями |
Две дыры в пределах метра. |
±0.5 |
| Допустимое значение отклонения увеличивается на ±0,2 мм за каждый дополнительный метр отстоя между отверстиями, а максимальное не превышает ±2 мм. |
| Отклонение конечной маржи |
±1,0 мм |
