Линия обработки продольных балок, станок 3 оси, ручной или автоматический, опционально, станок для пробивки отверстий с ЧПУ и сервопривод подачи

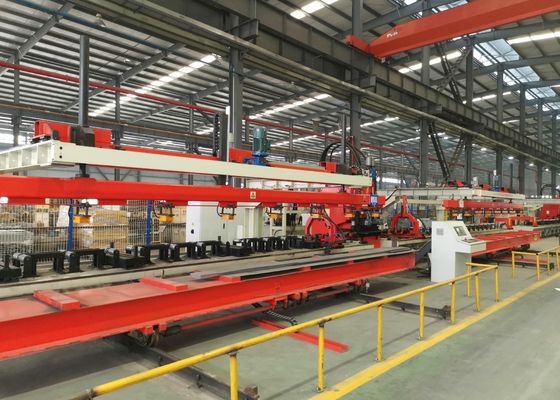

Введение в состав оборудования производственной линии

Технологический процесс: Подготовка продольной балки → автоматическая электромагнитная подача продольной балки → автоматическое позиционирование продольного материала → зажим и вспомогательный зажим хвостовой части → заготовка входит в штамповочный станок и обрабатывается → зажим подачи, вспомогательный зажим и обработка → штамповка завершена → автоматическая электромагнитная разгрузка заготовки.

Метод обработки - фильтрующий, то есть продольная балка подается вперед только при штамповке.

Основные технические параметры производственной линии

Структура каждого механического устройства:

1. Электрическая тележка для продольной балки:

Тележка может управляться кнопками для выезда с линии, а после загрузки поддонов, поднятых краном, она вернется в положение загрузки; Нагрузка на тележку составляет не менее 20 тонн, а ход - 1,5 м.

2. Устройство автоматической подачи с электромагнитным присосом

Устройство состоит из кронштейна, подвижной балки и ее приводного устройства, балки присоса и подъемного устройства, системы управления присосом и т. д.;
На балке присоса имеется стержень обнаружения пластины, который может автоматически останавливаться при достижении высоты пластины, а также может определять наличие пластины и ее присасывание, а работа стабильна и надежна;
Подъем и опускание балки присоса направляется направляющей штангой для обеспечения синхронного подъема; подвижная балка обладает хорошей жесткостью, а перемещение вперед и назад направляется направляющей рейкой для обеспечения синхронизации на обоих концах;
Электромагнитный патрон поддерживает электромагнитную силу при выключении и обращает размагничивание при включении питания, что безопасно и надежно.

3. Роликовый стол продольной опоры

Состоит из основания и опорного ролика для поддержки листа;

Оба конца ролика поддерживаются подшипниками, ролик обладает хорошей жесткостью и ударопрочностью, и лист перемещается по нему;
