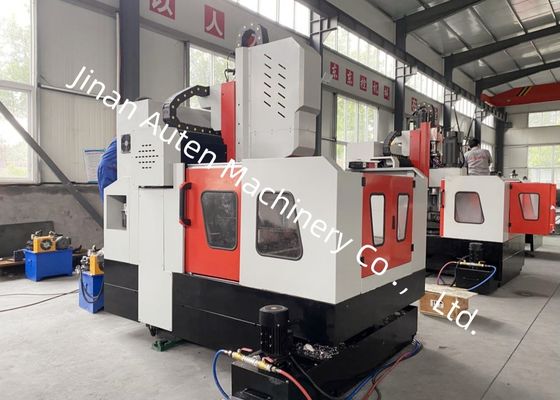

Машина для бурения и фрезерной обработки с ЧПУ размером 600 x 600 мм модель BHD6060 с цифровой системой управления и электрической системой

Применение:

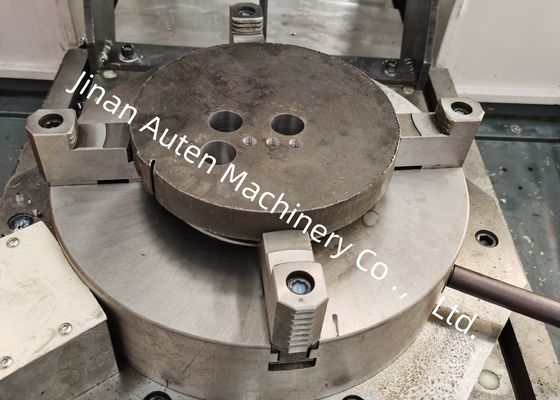

Станок для сверления и фрезерования с ЧПУ в основном используется для сверления, снятия фасок, нарезания резьбы и фрезерования деталей пластин/конструкций с толщиной фланцев, дисков, колец, пластин и других заготовок в пределах эффективного диапазона. Сверление сквозных и глухих отверстий может быть реализовано на деталях из одного материала и композитных материалов. Процесс обработки управляется цифровым способом, и эксплуатация очень удобна. Он может реализовать автоматизацию, высокую точность, множество разновидностей и массовое производство.

Конструкция оборудования:
Оборудование выполнено цельнолитым, в основном состоит из рабочего стола, неподвижной балки-портала, подвижного салазок, силовой головки для сверления и фрезерования, устройства автоматической смазки, защитного устройства, устройства циркуляционного охлаждения, системы цифрового управления, электрической системы и т. д. Поддержка и направление с помощью роликовых жестких направляющих пар, привод с прецизионной шарико-винтовой парой, станок имеет высокую точность позиционирования и повторяемость позиционирования.

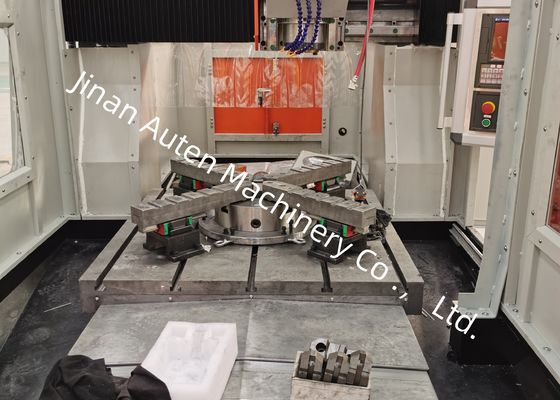

Рабочий стол с Т-образными пазами:
Рабочий стол изготовлен из серого чугуна (HT250), который обработан вторичной закалкой и вибростарением, обладает хорошей жесткостью и отсутствием деформации.

Портал фиксированного типа:

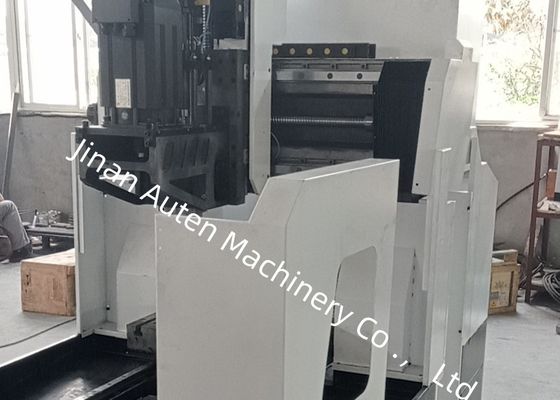

Портал изготовлен из серого чугуна (HT250). На передней стороне портала установлены две роликовые линейные направляющие пары сверхвысокой грузоподъемности, комплект прецизионных шарико-винтовых пар и серводвигатель для перемещения слайдера силовой головки по оси Y, силовая головка для сверления установлена на слайдере силовой головки. Перемещение портала осуществляется за счет вращения шарико-винтовой пары, приводимой в движение серводвигателем через прецизионную муфту.

Технические характеристики:
