Высокоскоростная 1000 x 1000 мм CNC-машина для бурения и фрезерной обработки плит Модель PHD1010 для обработки плит/структурных компонентов большого объема

Большие изображения : Высокоскоростная 1000 x 1000 мм CNC-машина для бурения и фрезерной обработки плит Модель PHD1010 для обработки плит/структурных компонентов большого объема

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Auten
Сертификация:	ISO9001
Номер модели:	PHD1010

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Время доставки:	30 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100 комплектов/месяц

контакт

Подробное описание продукта

LXW:	1000 х 1000 мм	Высота гарантии:	600 мм
Свинцовая колючка:	BT1	Макс. диаметр сверления:	Φ60 мм
Макс. Толщина:	≤180 mm	Диаметр нажатия:	M3-M20
скорость вращения шпинда:	30~3000 r/min

Применение:

CNC буровая и фрезерная машина для портового сверления в основном предназначена для буровых, разветвленных, нагнетательных и фрезерных операций на пластине / структурных компонентах, включая фланцы, диски, кольца и пластины,Он позволяет проводить бурение проходных отверстий и слепых отверстий как на одноматериальных, так и на композитных деталях.машина предлагает интуитивно понятную работу, поддерживающий автоматизированные, высокоточные, многообразные и серийные возможности производства.

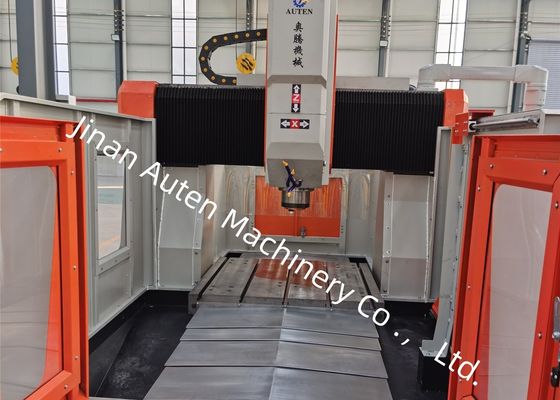

Высокоскоростная 1000 x 1000 мм CNC-машина для бурения и фрезерной обработки плит Модель PHD1010 для обработки плит/структурных компонентов большого объема 0

Структура оборудования:
Оборудование имеет интегрально литую конструкцию, состоящую из рабочего стола, портала с фиксированным баллом, передвижного скользящего седла, буровой и фрезерной силовой головки, автоматической системы смазки,защитные корпуса, циркулирующее охлаждающее устройство, система CNC и электрическая система. Поддерживается двойными катушными рельсами для направления и приводится в действие двойными высокоточными свинцовыми винтами,машина обеспечивает высокую точность позиционирования и повторную точность позиционирования.

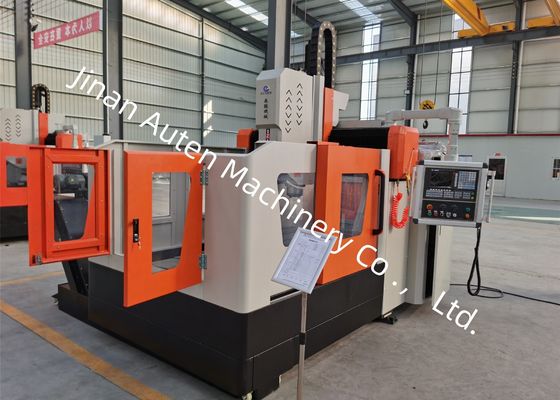

Высокоскоростная 1000 x 1000 мм CNC-машина для бурения и фрезерной обработки плит Модель PHD1010 для обработки плит/структурных компонентов большого объема 1

Рабочая скамейка с T-слотом
Изготовленный из серого железа (HT250), рабочий стол подвергается вторичной закаливанию и вибрационной обработке для устранения внутреннего напряжения, обеспечивая исключительную жесткость и устойчивость к деформации.
Грантрия с фиксированным балом
Дверь с фиксированным лучом изготовлена из литого серого железа (HT250).и сервомотор, поддерживающий установку буровой силовой головки для плавного линейного движения.

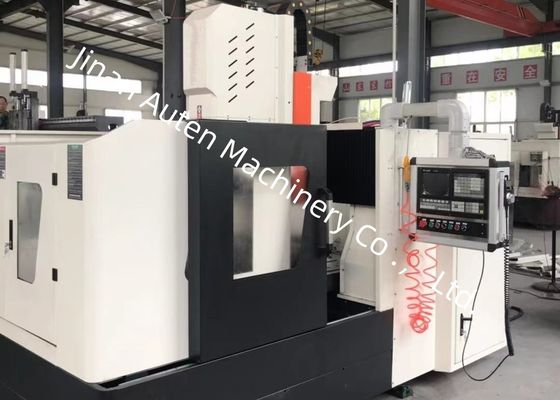

Высокоскоростная 1000 x 1000 мм CNC-машина для бурения и фрезерной обработки плит Модель PHD1010 для обработки плит/структурных компонентов большого объема 2

3Движимое скользящее седло
Проектировано как высокоточная конструкция из чугуна, скользящее седло включает в себя два высокогрузных CNC-стекла, набор высокоточных пар шариковых винтов,и высокоточный планетарный редуктор, подключенный к сервомоторуЭта конфигурация управляет движением Z-оси силовой головки бурения, позволяя такие функции, как быстрое движение вперед / назад, рабочее питание, остановка,и автоматическое разрыв/удаление чипа с паузой.

Спецификации:

Размер заготовки	LxW	1000х1000 мм
Размер заготовки	Высота гарантии	600 мм
Dголовка силовой рельсы	Качество.	1
	Конусовая вертикаль шпинделя	BT1
	Максимальный диаметр бурения	Φ60 мм
	Максимальная толщина	≤ 180 мм
	Диаметр нажатия	M3-M20
	Скорость вращения шпинделя	30 ~ 3000 оборотов/мин
	Мощность двигателя сервоспена	11 кВт
	Расстояние от нижнего конца шпинделя до рабочего стола	200-600 мм
Боковое движение силовой головки (ось X)	Максимальный горизонтальный ход	1000 мм
	Скорость бокового движения	0~9 оборотов/мин
	Сервомотор для бокового движения	10N/M
Продольное движение гребня (Yоси)	Максимальный ход подачи	1000 мм
	Скорость движения кормов	0~9 м/мин
	Мощность сервомотора питания	15N/M
Вертикальное движение кормления барана (ось Z)	Макс. удар	400 мм
	Скорость движения	0 ~ 8 м/мин
	Мощность сервомотора	1x15N/M (тормоз)
Точность позиционирования по трем оси	X/Y/Z/A/B/C	0-0,02 мм
Трехосная точность повторного позиционирования	X/Y/Z/A/B/C	0-0,01 мм
Машины	/	Около 5Т.
Общий размер	LxWxH	3200x2200x2200 мм

Основные компоненты:

Нет, нет, нет.	Имя	Бренд
1	Система с ЧПУ	Китай GSK/KND
2	Сервомотор + сервоуправляющий	Китай GSK/KND
3	Цилиндр пневматического ножа	Китай Тайвань AirTAC
4	устройства низкого напряжения	Omron/Schneider/Delixi
5	Система автоматической смазки	Китай Тайвань Хурун
6	шаровой винт	Тайваньский ТБИ
7	линейный гид	Тайвань HIWIN
8	Гидравлические клапаны	Италия ATOS
9	Высокогибкий защищенный кабель	Китайская ECHU
10	Сдвижные соединения	Италия Rotofors
