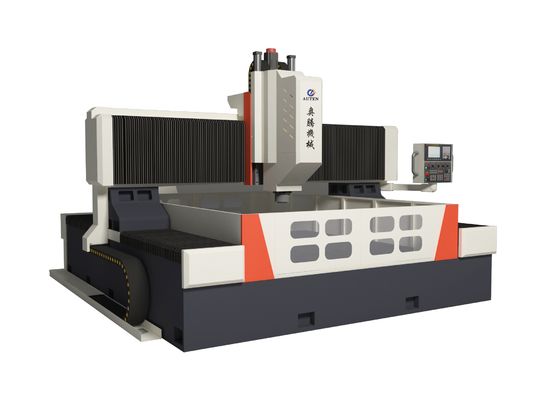

CNC сверление и фрезерная машина 1600 * 1600 мм рабочий кусок точность шаровые винты сервомоторы

Машины для бурения и фрезы с ЧПУ на пластинках, модель PHD1616

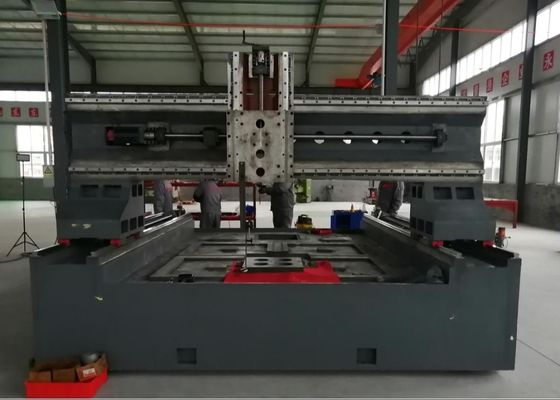

Структура машины:
Машинная кровать отлита, в основном состоит из рабочего стола, подвижного порта, подвижного скользящего седла, буровой и фрезерной силовой головки, автоматического смазочного устройства, защитного устройства,циркулирующее охлаждающее устройство, система цифрового управления, электрическая система и т. д. Поддержка и руководство двойной железной дорожкой, точный приводной винтовой двойной привод,Машинный инструмент имеет высокую точность позиционирования и точность повторного позиционирования.
1. ВОркбенч
Рабочая стойка изготавливается из серого железа (HT250), который завершается вторичной закаленной и вибрационной обработкой старения, с хорошей жесткостью и без деформации.
2Движущаяся портье:
Передняя сторона портала оснащена двумя линейными парами рулевого руководства с высокой несущей способностью,набор высокоточных шаровых винтов и сервомоторПри движении в том же направлении, силовая головка бурения устанавливается на скользящей пластине силовой головы.Движение порта реализуется путем вращения шарового винта, приводящегося сервомотором через точное сцепление.



3. Подвижное седло:
Сдвижное седло представляет собой высокоточную конструкцию из чугуна. Сдвижное седло оснащено двумя сверхвысокоподъемными сдвижными столами CNC с жесткой дорожкой,набор точных пар шаровых винтов и высокоточный планетарный редуктор, подключенный к сервомотору для управления силой бурения Голова движется в направлении оси Z, который может реализовать быстрое движение вперед, работу вперед, быстрое обратное движение, остановку и другие действия силовой головки.



4. Мощность буровой головки:


Sспецификации:
