Высокоскоростная машина для сверления и фрезерной обработки с высокой эффективностью

Высокая скоростьЧПУПлитаСверлениеи фрезерованиеСтанокМодельPHD2525Применение:

Используется для сверления, снятия фасок, нарезания резьбы и фрезерования деталей из плит/конструкций.

В основном используется для высокоэффективной обработки сверлением фланцев, дисков, колец, плит и других заготовок, толщина которых находится в пределах эффективного диапазона. Возможно выполнение сквозных и глухих отверстий на деталях из одного материала и композитных материалов. Обработка станка управляется цифровым способом, и эксплуатация очень удобна. Он может реализовать автоматизацию, высокую точность, множество разновидностей и массовое производство.

Конструкция станка:

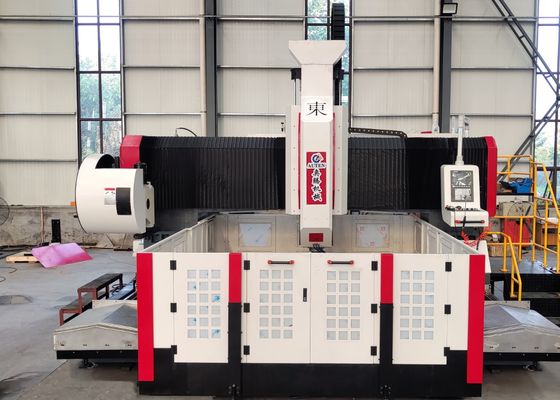

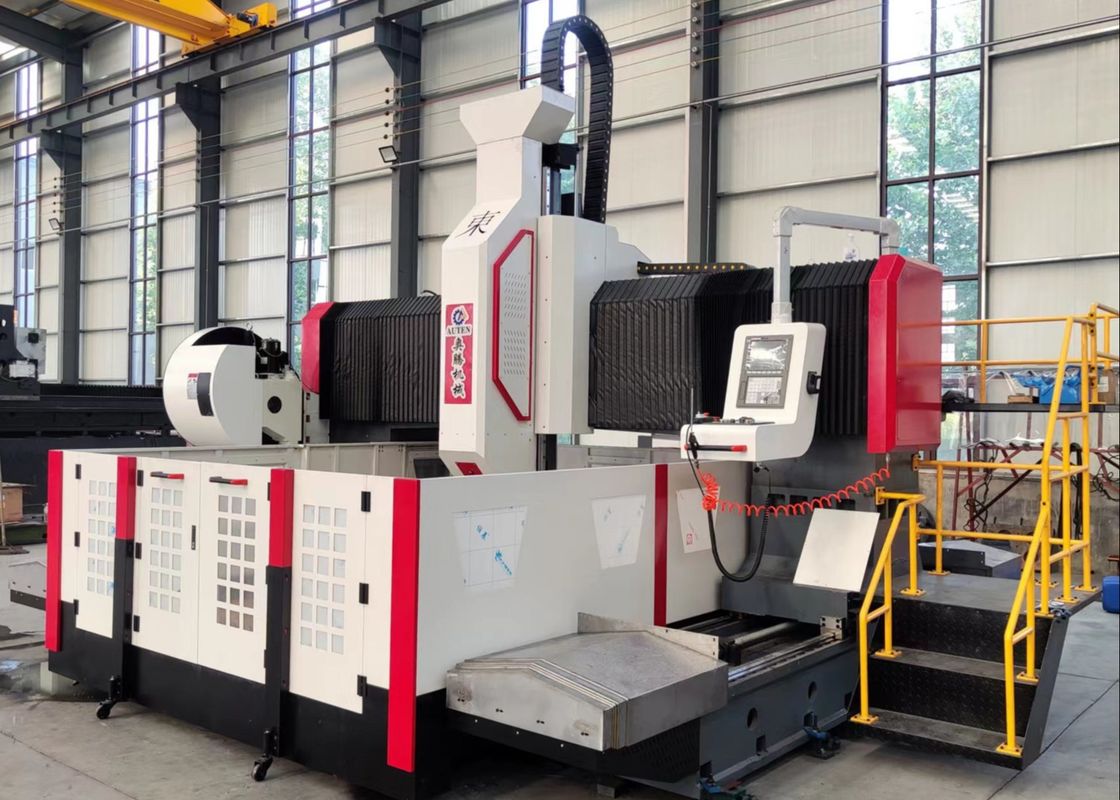

Станина станка литая, в основном состоит из рабочего стола, подвижной портальной рамы, подвижного салазок, силовой головки для сверления и фрезерования, устройства автоматической смазки, защитного устройства, устройства циркуляционного охлаждения, системы цифрового управления, электрической системы и т. д. Поддержка и направление с помощью роликовой жесткой рельсовой пары, привод с помощью прецизионной шарико-винтовой пары, станок имеет высокую точность позиционирования и точность повторного позиционирования.

1. Станина и рабочий стол:

Станина представляет собой сварную деталь прямоугольной трубы, которая подвергается отжигу при высокой температуре перед обработкой и дважды отжигается после полуобработки для снятия напряжений, а затем подвергается чистовой обработке, что может обеспечить стабильность точности станка. Рабочий стол представляет собой цельное литье из серого чугуна (HT250), которое обрабатывается после вторичного отжига и старения, обладает хорошей динамической и статической жесткостью и отсутствием деформаций. На плоскости рабочей поверхности имеются хорошо спланированные Т-образные пазы для зажима заготовок. С обеих сторон основания станины установлены две высокоточные линейные направляющие, благодаря чему направляющие равномерно нагружаются и значительно повышают жесткость, а также прочность станка на растяжение и сжатие. В приводной системе используются серводвигатель переменного тока и прецизионная шарико-винтовая пара. Заставьте портал двигаться в направлении оси Y. Регулировочные болты распределены на нижней поверхности станины, что позволяет легко регулировать уровень рабочего стола станка. распределены на нижней поверхности станины, что позволяет легко регулировать уровень рабочего стола станка.

Подвижная портальная рама

Подвижная портальная рама отлита из серого чугуна (HT250), а на передней стороне портала установлены две линейные направляющие с сверхвысокой несущей способностью. Комплект прецизионной шарико-винтовой пары и серводвигатель заставляют пластину скольжения силовой головки двигаться в направлении оси X, а на пластине скольжения силовой головки установлены силовые головки для сверления. Движение портала осуществляется за счет серводвигателя, приводящего во вращение гайку шарико-винтовой пары через прецизионную муфту.

Технические характеристики

:Размер заготовкиДxШ
