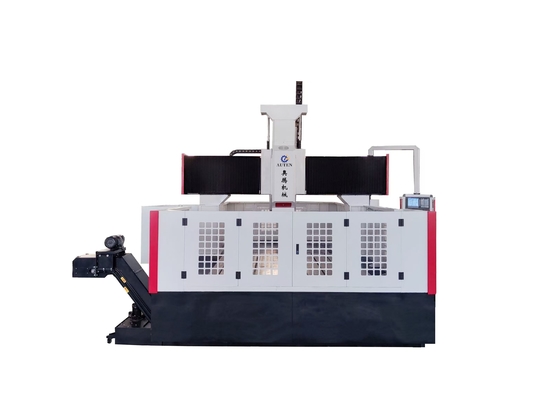

2000 x 2000 мм Размер заготовки Стабильная и прочная машина для бурения плит с ЧПУ Диаметр бурения 50 мм для высокоточной обработки плит/структурных компонентов

Применение:

CNC буровые и фрезерные машины для портирования в основном предназначены для выполнения буровых, раздвижных, нагнетательных и фрезерных операций на пластинках/структурных компонентах, включая фланцы, диски, кольца,Он способен пробивать как отверстия, так и слепые отверстия как в одноматериальных деталях, так и в композитных.Процесс обработки контролируется цифровым способом, обеспечивая очень удобную для пользователя работу, и он поддерживает автоматизированное производство с высокой точностью, адаптируемость к нескольким видам продукции и масштабируемость для массового производства.

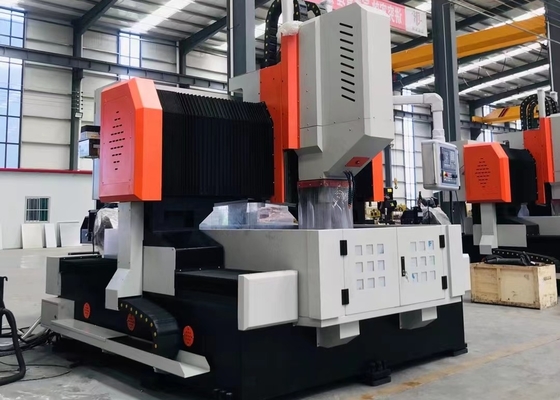

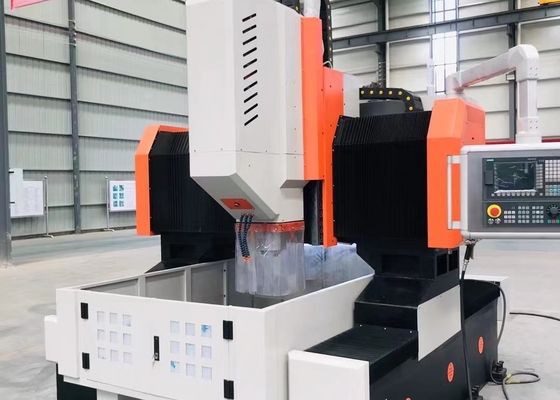

Структура оборудования:

Оборудование в основном состоит из рабочего стола, подвижного порта, подвижного ползучего седла, буровой и фрезерной силовой головки, автоматической системы смазки, защитного механизма,циркулирующее охлаждающее устройствоПоддерживается и направляется парами рулевых проводников и привозится парами точных свинцовых винтов,Машинный инструмент может похвастаться высокой точностью позиционирования и точностью повторного позиционирования.

Машинная кровать и рабочий стол:

Машинное поле подвергается сварке, за которой следует отжигание и прецизионная обработка, обеспечивая исключительную динамическую и статическую жесткость с постоянной стабильностью измерений.Два высокоточных линейных проводника установлены по обе стороны основания постели, что позволяет равномерно распределить силу между проводниками и значительно повысить жесткость машины.прочность на растяжение, и сопротивление сжатию.Система привода использует сервомоторы переменного тока в сочетании с высокоточными шаровыми винтовыми агрегатами для двойного привода, что облегчает движение порта по оси Y.Кроме того, рабочая скамейка интегрирована с гидравлической системой зажима цилиндров для надежной фиксации заготовки.

Мобильная гампа:

Мобильная портье построена из литого железа (HT250), с двумя сверхвысокой грузоподъемности прокатных линейных руководств, установленных на его передней стороне.Набор высокоточных шаровых винтов в сочетании с сервомотором позволяет передвижной пластине силовой головки проходить по оси X, а силовая головка бурения прикрепляется к этой передвижной пластине.Движение портала облегчается сервомотором, который управляет вращением ореха шарикового винта на шариковом винте с помощью точного сцепления для достижения плавного и точного движения.

Спецификации:
