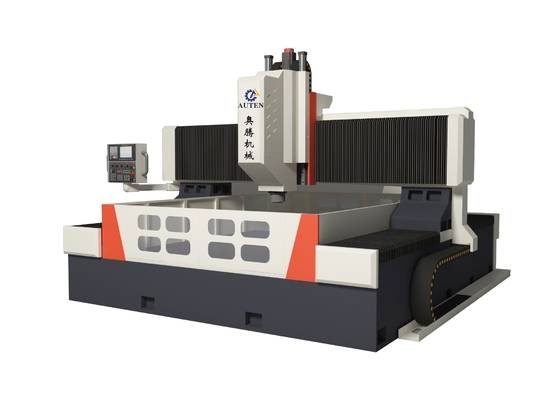

Станок для сверления плит с ЧПУ, размер заготовки 3000*3000, модель PHD3030, мощность шпиндельного двигателя 30 кВт
Сверлильная головка:
Сверлильная головка оснащена специальным серводвигателем шпинделя, а синхронный ремень с зубчатой передачей замедляет вращение для увеличения крутящего момента и привода прецизионного шпинделя. Шпиндель оснащен японскими радиально-упорными подшипниками первого, третьего и двух задних рядов для достижения бесступенчатого изменения скорости. Шпиндель оснащен пневматической системой смены инструмента для быстрой и удобной замены инструмента, подача осуществляется серводвигателем и шарико-винтовой парой. Оси X и Y могут быть связаны, используя полузамкнутое управление, что позволяет реализовать функции линейной и круговой интерполяции. Конец шпинделя представляет собой конусное отверстие BT50, оснащенное итальянским высокоскоростным поворотным соединением Rotofors, и может использовать высокоскоростной U-сверлильный центр для слива воды.
Устройство автоматической смазки и защитное устройство:
Оснащено оригинальным объемным устройством автоматической смазки с частичным давлением производства Тайваня, которое может автоматически смазывать различные пары движения, такие как направляющие, винты, рейки и т. д., без мертвых зон, и обеспечивать срок службы станка. Оси X и Y станка оснащены пылезащитными крышками, а вокруг верстака установлены брызгозащитные перегородки.
Система управления ЧПУ GSK:
Специальная система для сверлильного станка с ЧПУ GSK. Двигатель приводится в движение высокоточным серводвигателем абсолютного значения, интерфейс RS232 и цветной дисплей, китайский интерфейс управления, ввод с USB на месте/внешний.
1. С функцией дробления стружки, время и цикл дробления стружки можно установить на интерфейсе человек-машина.
2. С функцией подъема инструмента, высоту подъема инструмента можно установить на интерфейсе человек-машина. При сверлении до этой высоты сверло быстро поднимается к верхней части заготовки, а затем стружка, затем быстро подается к поверхности сверления и автоматически переключается.
3. Централизованные блоки управления и ручные устройства используют системы числового программного управления для облегчения программирования, хранения, отображения и связи. Интерфейс управления имеет функции диалога человек-машина, компенсации ошибок и автоматической сигнализации.
4. Оборудование имеет функцию предварительного просмотра и повторной проверки положения отверстия перед обработкой, и операция очень удобна.
Центральная система фильтрации воды:
Оснащена центральной системой фильтрации воды, которая может эффективно фильтровать примеси в охлаждающей жидкости. Внутренняя система распыления воды может предотвратить наматывание железных штифтов на инструмент во время обработки, уменьшить износ инструмента, продлить срок службы инструмента, улучшить качество поверхности заготовки, а также наконечник инструмента. Высоконапорный выход воды может хорошо защитить поверхность заготовки, защитить высокоскоростное поворотное соединение, предотвратить засорение поворотного соединения примесями и улучшить общее качество заготовки и повысить эффективность работы.
Спецификации:
| Размер заготовки |
ДxШ |
3000x3000 мм |
| Высота портала |
800 мм |
| Сверлильная головка |
Кол-во. |
1 |
| Конус шпинделя |
BT50 |
| Макс. диаметр сверления |
Φ80 мм |
| Макс. толщина |
≤180 мм |
| Диаметр нарезания резьбы |
M3-M28 мм |
| Скорость шпинделя |
30~3000 об/мин |
| Мощность серводвигателя шпинделя |
30 кВт |
| Расстояние от нижнего конца шпинделя до стола |
200-800 мм |
|
Боковое перемещение головки
(ось X)
|
Макс. горизонтальный ход |
3000 мм |
| Скорость бокового перемещения |
0~9 об/мин |
| Мощность серводвигателя для бокового перемещения |
1x2,4 кВт |
| Продольное перемещение портала (ось Y) |
Макс. ход подачи |
3000 мм |
| Скорость подачи |
0~9 м/мин |
| Мощность серводвигателя подачи |
2x2,4 кВт |
| Вертикальное движение подачи тарана (ось Z) |
Макс. ход |
600 мм |
| Скорость перемещения |
0~8 м/мин |
| Мощность серводвигателя |
1x2,4 кВт |
| Точность позиционирования по трем осям |
X/Y/Z/A/B/C |
0-0,02 мм/1000 мм |
| Точность повторного позиционирования по трем осям |
X/Y/Z/A/B/C |
0-0,01 мм/1000 мм |
| Габаритные размеры |
ДxШxВ |
4800x4500x3200 мм |
