LxW: | 600 x 600 mm | Gantry height: | 400mm |
---|---|---|---|
Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
Spindle speed: | 30~3000 r/min | ||
Выделить: | 35 мм диаметры СНК сверлильная машина для сверления пластины,40мм CNC буровая машина для сверления пластины,Машины для бурения с помощью скандированной станковой машины |

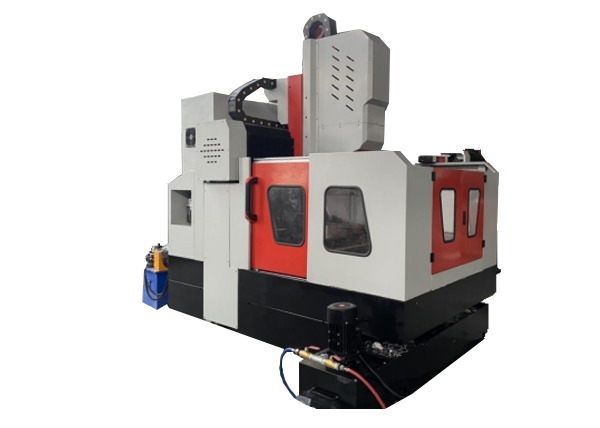

Машины для бурения и фрезы с ЧПУ модели BHD6060
Применение:
CNC буровые и фрезерные машины, предназначенные в основном для бурения, раздвижения, нанесения накладки и фрезерной работы пластин и конструктивных компонентов, включая фланцы, диски, кольца,и пластины с толщиной заготовки в пределах его эффективного диапазона обработкиОн облегчает бурение как через отверстия, так и слепых отверстий в одноматериальных деталях и композитных материалах.обеспечение очень удобной работы, и позволяет автоматизировать высокоточное производство в нескольких сортах и в массовых количествах.
Движимое скользящее седло:
Сдвижное седло представляет собой высокоточную конструкцию из чугуна. Сдвижное седло оснащено двумя сверхвысокоподъемными сдвижными столами CNC с жесткой дорожкой,набор точных пар шаровых винтов и высокоточный планетарный редуктор, подключенный к сервомотору для управления силой бурения Голова движется в направлении оси Z, который может реализовать быстрое движение вперед, работу вперед, быстрое обратное движение, остановку и другие действия силовой головки.
Мощность бурения:
Мощная головка буровой установки использует специальный сервомотор, а синхронный ремень с передачей замедляется, чтобы увеличить крутящий момент для привода точного шпинделя.Шпиндель принимает первые три задние два пятирядных японских угловых контактных подшипников для достижения бесступенчатой изменения скорости. Шпиндель оснащен пневматической системой смены инструментов для возможности замены инструмента Быстро и удобно, подача управляется сервомотором и шаровым винтом.с использованием управления полузакрытой цепью, который может реализовать линейные и круговые функции интерполяции. Конец шпинделя представляет собой коническое отверстие BT40, оборудованное итальянским высокоскоростным вращающимся стыком Rotofors,и может использовать высокоскоростной U-бурение центра для сброса воды.
Автоматическое смазочное устройство и защитное устройство:
Этот инструментальный станок оснащен оригинальным Тайваньским объемным устройством автоматической смазки под частичным давлением, которое может автоматически смазывать различные пары движения, такие как проводники, свинцовые винты,Стеллажи, и т. д. без тупиков и обеспечивают срок службы станка.и защитные от плесени баффлы установлены вокруг рабочего стола.
Спецификации:
Размер заготовки | L x W | 600 х 600 мм |
Высота гарантии | 400 мм | |
Dголовка силовой рельсы | Количество | 1 |
Конусовая вертикаль шпинделя | BT2 | |
Максимальный диаметр бурения | Φ35 мм | |
Максимальная толщина | 40 мм | |
Диаметр нажатия | M3-M15 | |
Скорость вращения шпинделя | 30 ~ 3000 оборотов/мин | |
Мощность двигателя сервоспена | 7.5 кВт | |
Расстояние от нижнего конца шпинделя до рабочего стола | 200-540 мм | |
Боковое движение силовой головки (ось X) |
Максимальный горизонтальный ход | 600 мм |
Скорость бокового движения | 0~9 оборотов/мин | |
Сервомотор для бокового движения | 10N/M | |
Продольное движение гребня (Yоси) | Максимальный ход подачи | 600 мм |
Скорость движения кормов | 0~9 м/мин | |
Мощность сервомотора питания | 10N/M | |
Вертикальное движение кормления барана (ось Z) | Макс. удар | 400 мм |
Скорость движения | 0 ~ 8 м/мин | |
Мощность сервомотора | 1х2,4 кВт (тормоз) | |
Точность позиционирования по трем оси | X/Y/Z/A/B/C | 0-0,02 мм |
Трехосная точность повторного позиционирования | X/Y/Z/A/B/C | 0-0,01 мм |
Общий размер | LxWxH | 2200х1600х2200 мм |
