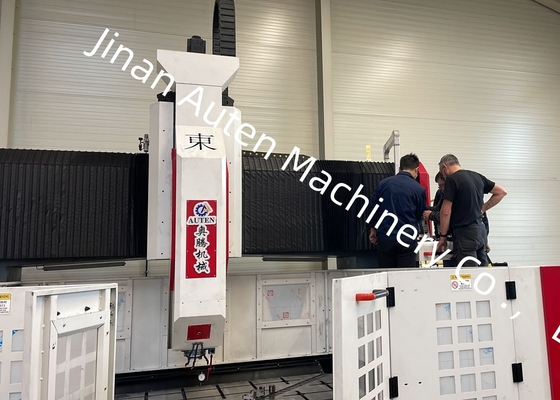

Модель PHD3030 ССК буровая машина для сверления плит 80 мм Максимальный диаметр бурения Автоматизированное производство
Применение:
Предназначен для бурения, растворения, нанесения на коленки и фрезирования плит и структурных компонентов.
Он в основном используется для высокоэффективного бурения деталей, таких как фланцы, диски, кольца и пластины, толщины которых в пределах эффективного диапазона обработки.Машина позволяет бурение как через отверстия и слепых отверстий в одноматериальных деталей и композитных материаловПроцессы обработки контролируются цифровым способом, что обеспечивает удобство работы, а также поддерживает автоматизированное высокоточное производство различных сортов и массовых изделий.
Автоматический конвейер чипов и циркулирующее охлаждающее устройство:
Автоматический конвейер с чипами расположен на задней части рабочего стола с фильтром в конце.Вывод подключен к центральной системе фильтрации воды шлангомОхлаждающая жидкость поступает в конвейер чипов, насос подъемного конвейера чипов закачивает охлаждающую жидкость в центральную систему фильтрации выхода,и насос высокого давления охлаждения циркулирует фильтрованной охладительной жидкости для резки охлажденияОн также оснащен тележкой для транспортировки железных отходов, что очень удобно для транспортировки железных отходов.При высокоскоростном бурении, инструмент охлаждается внутренним водозаборником, а внешнее охлаждение используется для легкой фрезы.Система автоматически подключается к двигателю для запускаПри достижении высокого уровня, двигатель автоматически прекращает работу.2 Когда охлаждающая жидкость в фильтре на низком уровне, система автоматически запускает сигналы тревоги, шпиндель автоматически оттягивает инструмент, и машина перестает работать.
Функция памяти отключения:
Операция прекращается из-за внезапного отключения электроэнергии и т. д. Используйте эту функцию, чтобы быстро и легко найти местоположение последнего отверстия, пробуренного до отключения электроэнергии.Операторы могут быстро перейти к следующему шагу, экономия времени на поиски.
Лазерный интерферометр:
Лазерный интерферометр используется для калибровки, а также для точной проверки и компенсации ошибки наклона, обратной реакции, точности позиционирования, точности повторного позиционирования и т. д.статическая стабильность и точность обработки машины;Каждая машина использует британскую шариковую стойку RENISHAW для калибровки истинной точности круга и геометрической точности машины.проводится эксперимент с круговой резкой для обеспечения точности 3D-обработки и точности круга.
Sспецификации:
| Размер заготовки |
LxW |
3000х3000 мм |
| Высота гарантии |
800 мм |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT1 |
| Максимальный диаметр бурения |
Φ80 мм |
| Максимальная толщина |
≤ 180 мм |
| Диаметр нажатия |
M3-M28 мм |
| Скорость вращения шпинделя |
30 ~ 3000 оборотов/мин |
| Мощность двигателя сервоспена |
30 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-800 мм |
|
Боковое движение силовой головки
(ось X)
|
Максимальный горизонтальный ход |
3000 мм |
| Скорость бокового движения |
0~9 оборотов/мин |
| Сервомотор для бокового движения |
1х2,4 кВт |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи |
3000 мм |
| Скорость движения кормов |
0~9 м/мин |
| Мощность сервомотора питания |
2х2,4 кВт |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
600 мм |
| Скорость движения |
0 ~ 8 м/мин |
| Мощность сервомотора |
1х2,4 кВт |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
0-0,02 мм/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
0,01 мм/1000 мм |
| Машины |
/ |
Около 28Т |
| Общий размер |
LxWxH |
4800х4500х3200 мм
|
