T Ширина отверстия 28 мм Фланцевая машина для бурения с ЧПУ 100 мм Максимальный диаметр

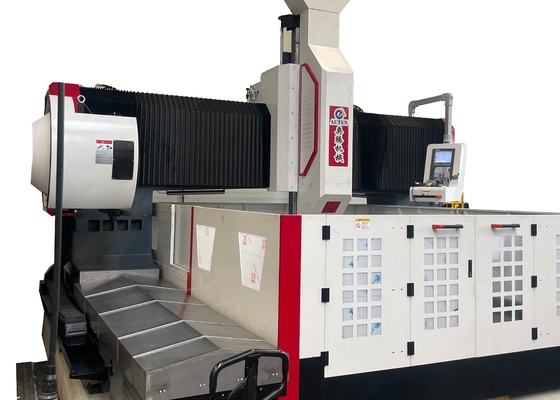

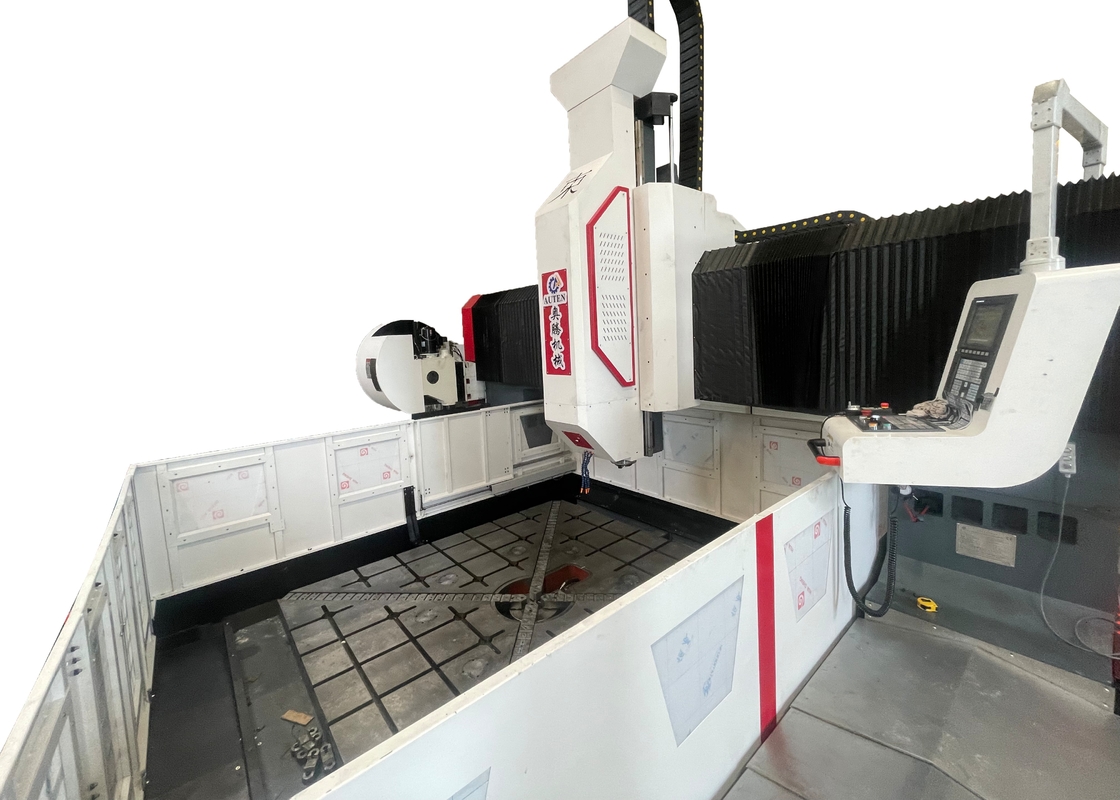

Модель PHD2525 Фланцевая плита Станка для сверления с ЧПУ, Максимальный диаметр сверления 100 мм

Применение:

Применяется для сверления, снятия фасок, нарезания резьбы и фрезерования плит и конструктивных элементов.

В основном предназначена для высокоэффективных операций сверления заготовок, включая фланцы, диски, кольца и плиты с толщиной в пределах эффективного диапазона обработки. Возможно сверление сквозных и глухих отверстий как на деталях из одного материала, так и на композитных материалах. Процессы обработки станка управляются цифровым способом, отличаются удобством эксплуатации и способны реализовывать автоматизированное, высокоточное производство с множеством разновидностей и в больших количествах.

Силовая головка сверления:

Силовая головка сверления оснащена специальным серводвигателем шпинделя, который приводит в движение специальный прецизионный шпиндель через зубчатый ремень для замедления и увеличения крутящего момента. Замена быстрая и простая, а подача осуществляется серводвигателем и шарико-винтовой парой. Оси X и Y могут быть связаны, и используется полузамкнутое управление для реализации функций линейной и круговой интерполяции. Конец шпинделя представляет собой конусное отверстие BT50, оснащенное высокоскоростным поворотным соединением, которое может обрабатываться с помощью высокоскоростного U-образного сверла с центральной подачей воды.

Устройство передачи:

Принята высокоточная конструкция направляющих и ползунов, импортированных из Тайваня, она работает плавно и эффективно улучшает грузоподъемность.

a. Ось X и ось Z соответственно выполнены в виде двух роликовых линейных направляющих в качестве направляющих и несущих рельсов для бокового и продольного перемещения. Она может соответствовать техническим требованиям высокоскоростного сверления. Передача по осям X и Z использует серводвигатель переменного тока для привода прецизионного шарико-винтового механизма для вращения, чтобы реализовать линейное движение.

b. Имеются две сверхмощные роликовые линейные направляющие по обеим сторонам оси Y, и на каждой направляющей установлены два квадратных ползуна для формирования направляющей оси Y. Она может соответствовать требованиям высокой жесткости и прочности портальной рамы, а также может соответствовать техническим преимуществам малого коэффициента трения, высокой скорости перемещения, хорошей вибропоглощающей способности и длительного срока службы. Передача по оси X использует технологию синхронного привода с двумя серводвигателями, то есть один серводвигатель с каждой стороны приводит шарико-винтовой механизм во вращение синхронно, что приводит в движение портальную раму и реализует обработку с ЧПУ.

Устройство автоматической смазки и защитное устройство:

Этот станок оснащен оригинальным тайваньским объемным автоматическим устройством смазки с частичным давлением, которое может автоматически смазывать движущиеся пары, такие как направляющие, винты, рейки и т. д., без мертвых зон, чтобы обеспечить срок службы станка. Оси X и Y станка оснащены пылезащитными экранами, а вокруг рабочего стола установлена водонепроницаемая брызгозащитная пластина.

Система центрального выхода воды:

Станок в стандартной комплектации оснащен системой центрального выхода воды. Внутренняя система выхода воды может предотвратить наматывание железного штифта вокруг инструмента во время обработки, уменьшить износ инструмента, продлить срок службы инструмента и улучшить качество поверхности заготовки. Защитите поверхность заготовки, защитите высокоскоростное поворотное соединение, предотвратите попадание примесей, блокирующих поворотное соединение, улучшите качество заготовки в целом и повысьте эффективность работы.

Технические характеристики:Размер заготовкиДxШ
