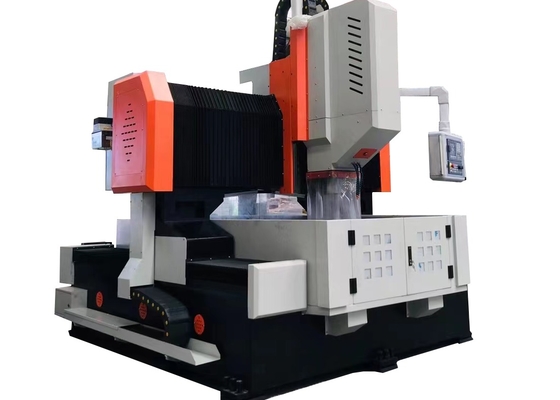

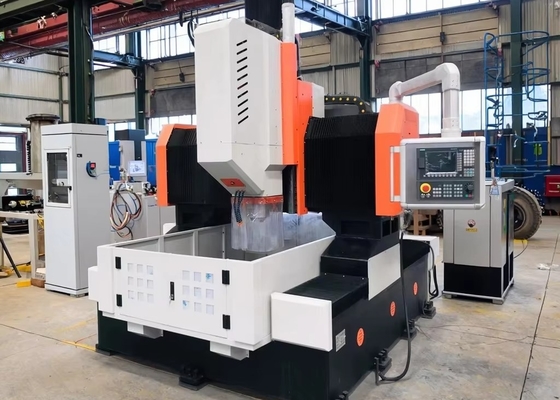

2000x1600 мм Размер заготовки CNC-машина для бурения фланца на пластине ширина T-слота 28 мм
Применение:
CNC буровые и фрезерные машины, предназначенные в основном для бурения, раздвижения, нанесения на коленки и фрезирования пластин и структурных компонентов, включая фланцы, диски, кольца и пластины,с толщиной заготовки в пределах эффективного диапазона обработкиОн позволяет пробивать отверстия и слепые отверстия как в одноматериальных деталях, так и в композитных материалах.обеспечение очень удобной эксплуатации, и он поддерживает автоматизированное, высокоточное производство в нескольких сортах и в больших количествах.
1Машинная кровать и рабочий стол:
Машинная кровать подвергается сварке, за которой следует отжигание и прецизионная обработка, что приводит к исключительной динамической и статической жесткости без деформации.Два высокоточных линейных руководств установлены по обе стороны основания кровати, обеспечивая равномерное распределение силы на направляющих слайдерах и значительно повышая жесткость, прочность на растяжение и сопротивление сжатию станка.Двигательная система использует сервомоторы переменного тока, соединенные с высокоточными шаровыми винтами для двустороннего приводаКроме того, рабочая скамейка оснащена гидравлической системой зажима цилиндров.
2- Буровая головка:
В буровую силовую головку встроен специальный сервовинтовый двигатель, который передает энергию в специализированный прецизионный винт через зубчатый синхронный ремень для увеличения крутящего момента.Шпиндель оснащена шестирядным японским угловым контактным подшипником (четыре ряда спереди и два ряда сзади)В шпиндель интегрирована пневматическая система смены инструментов, обеспечивающая быструю и беспрепятственную замену инструмента.
Движение питания управляется сервомотором в сочетании с шаровым винтом.облегчение линейных и круговых функций интерполяцииКонец шпинделя имеет коническое отверстие BT50, оборудованное высокоскоростным вращающимся соединением, и способен обрабатываться с высокоскоростным U-бурном с центральным выходом.
3Автоматическое смазочное устройство и защитное устройство:
Машины-инструменты оснащены устройством автоматической смазки объемного частичного давления, изготовленным на Тайване, которое позволяет автоматически смазывать направляющие рельсы, свинцовые винты, стойки,и другие движущиеся пары без каких-либо мертвых пятен, обеспечивая таким образом срок службы станка.в то время как водонепроницаемые защитные устройства для разливов установлены вокруг рабочего стола.
Спецификации:
| Размер заготовки |
LxW |
2000x1600 мм |
| Высота гарантии |
600 мм |
| Рабочая скамейка |
Ширина T-слота |
28 мм |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT2 |
| Максимальный диаметр бурения |
Φ40 мм |
| Максимальная толщина |
≤ 100 мм |
| Диаметр нажатия |
M3-M24 |
| Скорость вращения шпинделя |
30 ~ 3000 оборотов/мин |
| Мощность двигателя сервоспена |
11 кВт/15 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-600 мм |
|
Боковое движение силовой головки
(ось X)
|
Максимальный горизонтальный ход |
1600 мм |
| Скорость бокового движения |
0 ~ 8 оборотов/мин |
| Сервомотор для бокового движения |
20,4 кВт |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи |
2000 мм |
| Скорость движения кормов |
0 ~ 8 м/мин |
| Мощность сервомотора питания |
2х2,4 кВт |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
400 мм |
| Скорость движения |
0 ~ 8 м/мин |
| Мощность сервомотора |
20,4 кВт (тормоз) |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
± 0,015/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
| Общий размер |
LxWxH |
5300x3400x2700 мм |
