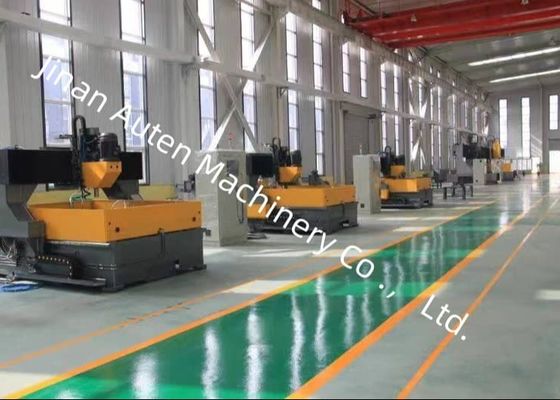

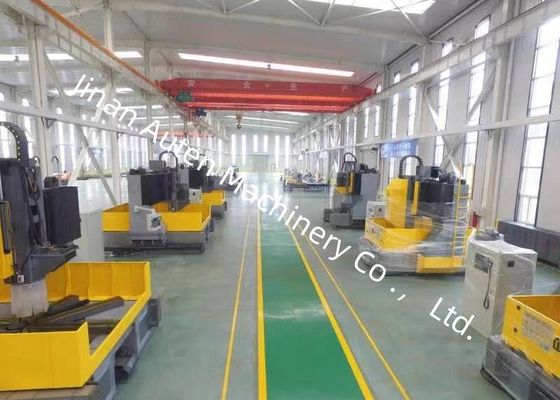

15 кВт Серводвигатель шпинделя Мощность ЧПУ портальная фланцевая сверлильная машина, диаметр сверления 40 мм

15KW серво спиндового двигателя мощность CNC Gantry фланцевая буровая машина 40 мм бурового диаметра

Применение:

CNC буровые и фрезерные машины, предназначенные в основном для выполнения буровых, раздвижных, нагнетательных и фрезерных операций на пластинках и конструктивных компонентах, таких как фланцы, диски,кольца, и пластины с толщиной заготовки, входящей в сферу эффективной обработки.Это облегчает бурение через отверстия и тупые отверстия как в одноматериальных деталей и композитных материаловВсе процессы обработки управляются цифровым управлением, что обеспечивает очень удобную работу.адаптация к различным сортам, и поддержка массового производства.

Спецификации:

1- Буровая головка:

В буровой силовой головке используется специальный сервовинтовый двигатель, который передает мощность в специализированный прецизионный винт через зубчатый синхронный пояс для повышения выброса крутящего момента.Шпиндель оснащена японской угловой конфигурацией контактного подшипника (четыре спереди и два сзади)Он оснащен пневматической системой смены инструментов, обеспечивающей быструю и удобную замену инструмента.

Движение питания управляется сервомотором в сочетании с шаровым винтом.позволяет выполнять линейные и круговые операции интерполяцииКонец шпинделя имеет коническое отверстие BT50, сопровождаемое высокоскоростным вращающимся соединением, и способно обрабатываться с высокоскоростным U-бурением через центральный выход.

2Устройство передачи:

Он имеет высокоточную конструкцию, включающую в себя направляющие рельсы и скольжения, импортированные из Тайваня, что обеспечивает бесперебойную работу и эффективно повышает грузоподъемность.

(1) Ось X и ось Z используют по две линейные рулевые проводники в качестве направляющих и несущих путей для бокового и продольного движения соответственно,которые могут отвечать техническим требованиям высокоскоростного буренияПередача оси X и оси Z использует сервомоторы переменного тока для привода точных шаровых винтов для вращения, тем самым достигая линейного движения.

(2) Ось Y оснащена двумя линейными рулевыми проводами с каждой стороны, один из которых имеет боковую подвесную конструкцию, в совокупности образующую скользящую трассу оси Y.Эта конфигурация отвечает высоким требованиям к жесткости и прочности каркаса портаПри этом он обладает такими техническими преимуществами, как низкий коэффициент трения, высокая скорость движения, отличные характеристики поглощения вибраций и длительный срок службы.

Трансмиссия X-оси использует технологию синхронного привода с двумя сервомоторами: на каждой стороне установлен один сервомотор, который синхронно приводит к вращению шаровых винтов,таким образом, перемещая каркас порта и позволяя операции с обработкой с помощью ЧПУ.

CNC буровые и фрезерные машины - это высокопроизводительное промышленное устройство, специально разработанное для точной обработки плит и структурных компонентов.Его основные применения охватывают широкий спектр операций, в том числе бурение, растворение, нагнетание и фрезирование, сосредоточенные на деталях, таких как фланцы, диски, кольца и пластины,с толщиной строго в пределах установленного эффективного диапазона обработки машины.

Высокоскоростная машина для бурения и фрезы с ЧПУ играет ключевую роль в таких секторах, как стальные мастерские, производство ветровой энергии и строительство мостов.

В цехах по производству стальных конструкций он облегчает точное бурение и фрезирование конструктивных плит и соединительных компонентов, обеспечивая надежную сборку рамок.Он обрабатывает башни турбин и части фланцев с высокой точностью.Для строительства мостов он занимается обработкой балки и скобки, обеспечивая стабильные и прочные соединения при динамических нагрузках.Ее эффективное функционирование обеспечивает мощную поддержку этих важнейших инфраструктур и областей чистой энергии..
