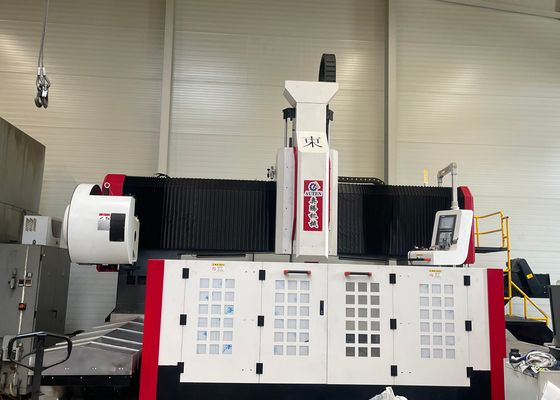

2500x2500 мм Размер заготовки CNC сверла и фрезерная машина 30 мм Макс.
Применение:
Это оборудование используется для бурения, разветвления, нажатия и фрезирования пластин/структурных компонентов.,Он может реализовать бурение отверстий и слепых отверстий как на одноматериальных компонентах, так и на композитных материалах.
Спецификации:
| Размер заготовки |
LxW |
2500х2500 мм |
| Рабочая скамейка |
Ширина T-слота |
28 мм |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT1 |
| Максимальный диаметр бурения |
100 мм
(карбидное ядро)
|
| Φ80 мм (У-бур) |
| Максимальная толщина |
≤ 180 мм |
| Максимальный диаметр нажатия |
M30 мм |
| Скорость вращения шпинделя |
30 ~ 3000 оборотов/мин |
| Мощность двигателя сервоспена |
30 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-600 мм |
|
Боковое движение силовой головки
(ось X)
|
Максимальный горизонтальный ход |
2500 мм |
| Скорость бокового движения |
0 ~ 8 м/мин |
| Сила сервомотора для бокового движения/крутящего момента |
4.5 кВт/25 Нм |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи |
2500 мм |
| Скорость движения кормов |
0 ~ 8 м/мин |
| Мощность/крутящий момент сервомотора питания |
2х4,5 кВт/25 Нм |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
600 мм |
| Скорость движения |
0 ~ 5 м/мин |
| Мощность сервомотора/крутящий момент |
4.5 кВт/25 Нм |
| Точность позиционирования по трем оси |
X/Y |
≤ 0,05 мм/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y |
≤ 0,03 мм/1000 мм |
| Пневматическая система |
Давление подачи сжатого воздуха |
≥ 0,4 МПа |
| Конвейер с щебнями и охлаждение |
Количество конвейеров с микроскопами |
2 |
| Скорость удаления фиксатора |
1 м/мин |
| Мощность двигателя конвейера |
2X0,75 кВт |
| Способ охлаждения |
Внутреннее охлаждение (70bar) + внешнее охлаждение |
| Автоматическая система смазки |
Давление смазки |
2 МПа |
| Количество наполнения масла в точке смазки |
00, 1 мл |
| Цикл смазки |
6-10 минут |
|
Электрическая система
|
Система с ЧПУ |
Siemens 828D |
| Количество CNC-осей |
3 |
| Изменитель инструментов |
Тип диска |
24 позиции инструмента |
| Общий размер |
LxWxH |
6000x4300x2700 мм
|
Структура машины:
Машинная кровать имеет литую конструкцию, в основном состоящую из рабочего стола, подвижного порта, подвижного скользкого седла, буровой и фрезерной силовой головки, автоматического смазочного устройства,устройство защиты, циркулирующее устройство охлаждения, система цифрового управления и электрическая система.и приводятся в действие точными парами свинцовых винтов, обеспечивающих высокую точность позиционирования и повторную точность позиционирования.
1Кровать и рабочая скамейка
Полотно представляет собой прямоугольный трубчатый сварный компонент. Перед обработкой оно подвергается высокотемпературной отжиге; после полуфабрикации оно подвергается второй отжиге для устранения внутреннего напряжения,Затем выполняется отделочная обработка, что обеспечивает долгосрочную стабильность точности станка.Рабочая скамейка представляет собой цельный литейный металл из серого железа (HT250), который подвергается окончательной обработке после вторичной отжига и обработки старения.Он отличается отличной динамической и статической жесткостью без риска деформацииНа поверхности рабочего стола имеются хорошо расположенные T-слоты для зажимания заготовки.
Два набора высокоточных линейных проводников установлены по обе стороны от основания кровати.обеспечивает равномерное распределение силы на проводниках и значительно повышает жесткость станка, а также стойкость к натяжке и сжатиюСистема привода использует сервомотор переменного тока и пару точных шаровых винтов для движения портала вдоль оси Y. На нижней поверхности кровати расположены регулируемые болты.облегчение легкой регулировки уровня кровати и рабочего стола.

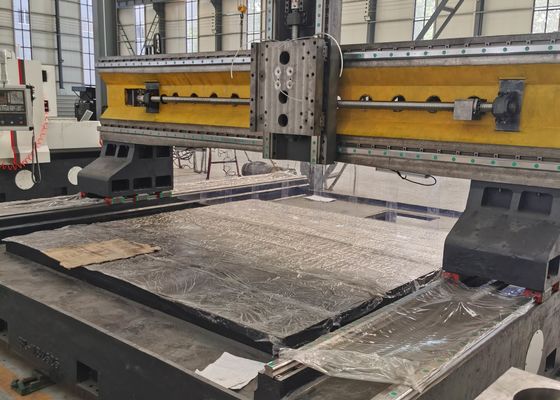

2Мобильный гарант
Движущаяся порта является литой железой (HT250). На передней стороне порта установлены две линейные рулевые рельсы с сверхвысокой грузоподъемностью.Набор точности шариковой винтов пары и сервомотор позволяют силовой головы скользящей пластины, чтобы двигаться вдоль оси X, и буровые силовые головки устанавливаются на скользящей пластине силовой головки.Движение порта достигается сервомотором, управляющим вращением шарового ореха на шаровом винте с помощью точного сцепления.
CNC буровые и фрезерные машины - это высокопроизводительное промышленное устройство, специально разработанное для точной обработки компонентов типа пластины и структурных частей.Это оборудование предназначено для обработки деталей, включая фланцы, диски, кольца и пластины с основной предпосылкой, что толщина этих запчастей полностью соответствует установленному эффективному диапазону обработки машины.
В стальных мастерских оборудование выполняет точное бурение и фрезирование конструктивных плит и соединителей, создавая прочную основу для стабильной сборки стальной рамы.Он проводит высокоточную обработку на ветряных турбинных башнях и фланцах, что имеет решающее значение для обеспечения того, чтобы эти компоненты выдерживали суровые условия (В строительстве мостов он обрабатывает бревна и брекеты мостов, гарантируя стабильность,прочные соединения, несущие динамические нагрузки на протяжении всего длительного срока службы моста.
