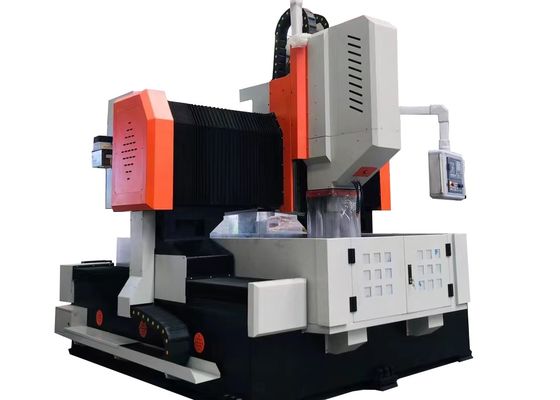

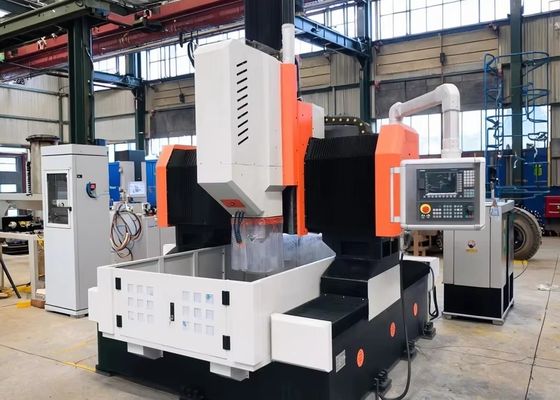

50-мм максимальный диаметр сверления, портальный сверлильно-фрезерный станок с ЧПУ, общие размеры 3,2x2,2x2,2 м
Применение:
Сверлильно-фрезерный станок с ЧПУ для обработки листового металла и пластин в основном предназначен для обработки трубных листов, фланцев, опор подшипников, теплообменников и других компонентов, обслуживая такие отрасли, как нефтехимическая инженерия, атомная энергетика, ветроэнергетика, производство котлов и производство стальных конструкций. Он поддерживает высокоскоростное сверление с использованием твердосплавных сверл с системой внутренней подачи СОЖ или, альтернативно, высокоскоростных спиральных сверл с системой внешней подачи СОЖ. Это оборудование интегрирует различные основные функции, включая сверление, зенкерование, нарезание резьбы, фрезерование и растачивание, для удовлетворения комплексных потребностей в обработке. Кроме того, он предлагает опциональную автоматическую угловую головку, которая облегчает боковое сверление, боковое нарезание резьбы и боковое фрезерование для повышения гибкости эксплуатации.
Технические характеристики:
| Модель |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Размер заготовки |
ДxШ (мм) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Ширина Т-образного паза рабочего стола (мм) |
28 |
28 |
28 |
28 |
28 |
| Сверлильная головка |
Кол-во. |
1 |
1 |
1 |
1 или 2 |
1 или 2 |
| Конус шпинделя |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Макс. диаметр сверления (мм) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Макс. толщина (мм) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Диаметр нарезаемой резьбы |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Скорость вращения шпинделя (об/мин) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Мощность серводвигателя шпинделя (кВт) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Боковое перемещение головки (ось X) |
Макс. горизонтальный ход (мм) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Скорость бокового перемещения (об/мин) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Мощность серводвигателя бокового перемещения (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Продольное перемещение портала (ось Y)
|
Макс. ход подачи (мм) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Скорость подачи (м/мин) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Мощность серводвигателя подачи (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Вертикальное перемещение суппорта (ось Z) |
Макс. ход (мм) |
400 |
400 |
800 |
1000 |
1400 |
| Скорость перемещения (м/мин) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Мощность серводвигателя (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Точность позиционирования по трем осям |
X/Y/Z/A/B/C (мм) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Точность повторного позиционирования по трем осям |
X/Y/Z/A/B/C (мм) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Электрическая система |
Система ЧПУ |
FAGOR/ KND/ GSK |
| Магазин инструментов |
Дисковый (опционально) |
24 позиции инструмента |
| Общие размеры |
ДxШxВ (м) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Особенности продукта
1. Рабочий стол оснащен несколькими горизонтальными Т-образными пазами, специально предназначенными для крепления оснастки и пластин во время работы. Доступно опциональное зажимное устройство с четырехкулачковым самоцентрирующимся патроном, которое значительно повышает эффективность производства при обработке партий деталей.
2. Оборудование оснащено либо немецкой системой ЧПУ, испанской системой ЧПУ FAGOR или китайской системой KND. Координаты сверления поддерживают прямое преобразование между форматами CAD и CAM, упрощая процессы программирования, хранения, отображения и передачи данных. Пользовательский интерфейс включает компенсацию ошибок, функции автоматической сигнализации и интуитивно понятные возможности взаимодействия человека с машиной. Положения отверстий заготовки могут быть введены с клавиатуры, через USB, сеть или графику CAD, при этом система автоматически генерирует программы обработки. Функции предварительного просмотра и проверки перед сверлением дополнительно повышают удобство эксплуатации и точность.
3. Сверлильно-фрезерный станок с ЧПУ для обработки листового металла и пластин оснащен автоматическим конвейером для стружки и системой автоматической смазки. Его система охлаждения включает высоконапорный насос внутренней подачи СОЖ и низконапорный насос внешней подачи СОЖ, позволяя выбирать между режимами внутреннего и внешнего охлаждения в зависимости от эксплуатационных требований.
4. Сверлильно-маркировочный станок с ЧПУ для обработки листового металла и фланцев оснащен фотоэлектрическим датчиком края, обеспечивающим удобное и быстрое позиционирование заготовок. Кроме того, доступны опциональные дисковые магазины на 24 инструмента или линейные магазины инструментов, которые значительно повышают эффективность обработки.
Сверлильно-маркировочно-фрезерный станок с ЧПУ портального типа для фланцев и углеродистой стали является высокопроизводительным промышленным оборудованием, специально разработанным для прецизионной обработки плоских компонентов и конструкционных деталей. Это оборудование предназначено для обработки таких заготовок, как фланцы, диски, кольца и плоские пластины, при этом основным требованием является полное соответствие толщины этих заготовок указанному эффективному диапазону обработки станка.
В цехах металлоконструкций это оборудование выполняет прецизионное сверление и фрезерование конструкционных пластин и соединительных элементов, тем самым закладывая прочную основу для стабильной сборки стальных каркасов. Для ветроэнергетического сектора оно предоставляет услуги высокоточной обработки башен и фланцев ветрогенераторов — критически важный процесс, обеспечивающий устойчивость этих компонентов к суровым условиям окружающей среды (например, сильный ветер, перепады температур). В проектах строительства мостов оборудование обрабатывает балки и опорные кронштейны мостов; это, в свою очередь, обеспечивает формирование стабильных и долговечных соединений. Эти соединения рассчитаны на восприятие динамических нагрузок на протяжении всего длительного срока службы моста.
