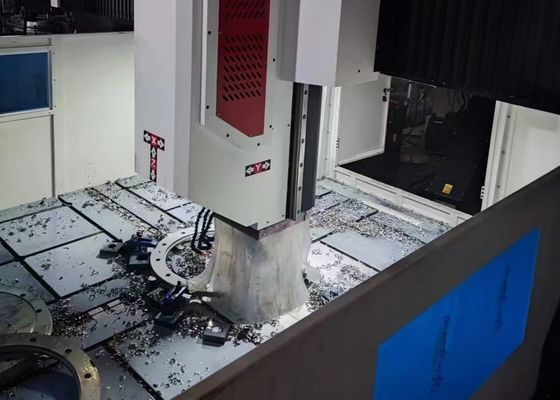

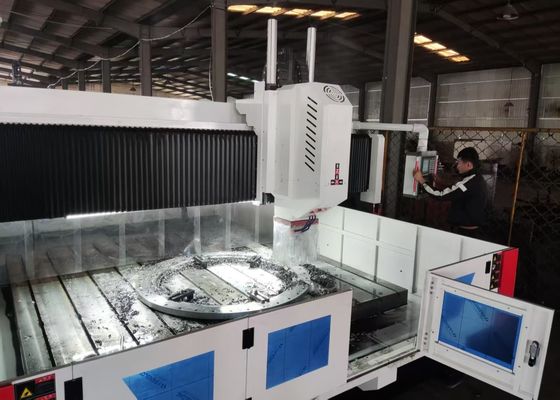

13000x1000мм Размер заготовки ССК Металлический лист Бурение и фрезерная машина M3-M10 диаметр нажатия

13000x1000мм Размер заготовки ССК Металлический лист Бурение и фрезерная машина M3-M10 диаметр нажатия

Применение:

Это оборудование для бурения и фрезерного обработки листового металла с помощью сверхпроводки с ЧПУ в основном предназначено для проведения бурения, разветвления, нажатия, фрезерного и бурового процессов на пластине и структурных компонентах.Он обеспечивает эффективную производительность бурения отверстий для деталей, включая фланцы, диски, кольца и пластины толщиной в пределах его эффективного рабочего диапазона, способные к обработке через отверстия и слепые отверстия,совместим как с компонентами из одного материала, так и с композитными материалами.Используя цифровую технологию управления, инструментальная машина обеспечивает исключительную удобство эксплуатации.высокоточное производство различных типов продукции в сценариях крупного производства.

Спецификации:

Характеристики продукта

1Кровать и рабочий стол:
Постель и рабочий стол построены в виде интегральных отливок из серого железа (HT250), подвергнутых вторичной отжигательной обработке и старению,и завершен с точной обработкой для обеспечения превосходной динамической и статической жесткостиПоверхность рабочего стола оснащена высокоточно-обработанными Т-слотами в оптимизированной планировке, что облегчает безопасное закрепление заготовки.Основа кровати оборудована двумя высокоточных линейных направлений на каждой стороне, обеспечивая равномерное распределение силы по слайдам рулевого пути и существенно повышая жесткость станка-инструмента, а также его стойкость к растяжению и сжатию.Двигательная система использует сервомоторы переменного тока, соединенные с точными шаровыми винтами для двойного привода, что позволяет порту проходить вдоль оси Y. Регулируемые болты стратегически расположены на базе постели,позволяет легко калибровывать горизонтальное выравнивание кровати и рабочего стола.

2Мобильная порта:
Движимое седло представляет собой высокоточный конструктивный компонент из чугуна, интегрированный с четырьмя высокогрузными линейными руководствами с помощью CNC, высокоточным набором шариковых винтов,и высокоточный планетарный редуктор, связанный с сервомоторомОн также оснащен цилиндром для сбалансирования азота, который служит для сбалансировки веса силовой головки, уменьшения нагрузки на винт, продления срока службы винта.и управлять бурение силовой головы, чтобы двигаться вдоль оси ZЭта конфигурация позволяет выполнять такие операции, как быстрое продвижение, рабочее питание, быстрое втягивание и остановку, включая автоматическое разрыв чипа, удаление чипа и паузу.

3. Загрузка:
Мощная головка буровой установки оснащена специальным сервовинтовым двигателем,использующий зубчатый синхронный ремень для уменьшения скорости и усиления крутящего момента для привода специализированного точного шпинделяШпиндель включает в себя шестирядный японский угловой контактный подшипник (четыре спереди, два сзади) для бесступенчатой регулировки скорости.Он оснащен пневматической системой смены инструментовДвижение подачи питания обеспечивается сервомотором и шаровым винтом.Оси X и Y имеют возможности взаимосвязи и используют управление полузакрытым циклом для достижения линейных и круговых функций интерполяцииКонец шпинделя сконструирован с коническим отверстием BT50 и интегрирован с высокоскоростным вращающимся соединением, позволяющим высокоскоростную обработку сверла U с центральным охлаждением водой.

5Система передачи:
Система передач, включающая в себя импортированные из Тайваня направляющие рельсы и высокоточную конструкцию слайдера, обеспечивает бесперебойную работу при одновременном повышении способности обрабатывать тяжелую нагрузку.

CNC буровая, маркировочная и фрезерная машина для фланцев и углеродной стали является высокопроизводительным промышленным оборудованием,тщательно сконструированные для точной обработки компонентов типа пластины и структурных частейЭтот аппарат специально разработан для обработки деталей, таких как фланцы, диски, кольца и плоские пластины.с основным требованием, что толщина этих деталей строго соответствует установленному эффективному диапазону обработки машины.

В стальных мастерских это оборудование обеспечивает точное бурение и фрезирование конструктивных плит и соединительных компонентов,о создании прочной основы для стабильной сборки стальных рамокВ секторе ветроэнергетикиОн предлагает высокоточные решения для обработки ветряных турбин и фланцев, что является важным процессом, обеспечивающим устойчивость этих компонентов к суровым условиям окружающей среды.Для строительства мостов оборудование обрабатывает бревна мостов и опоры, облегчая формирование стабильных,прочные соединения, предназначенные для выдержки динамических нагрузок на протяжении всего срока службы моста.
