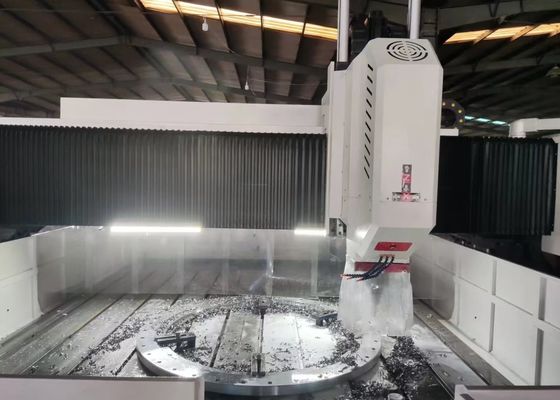

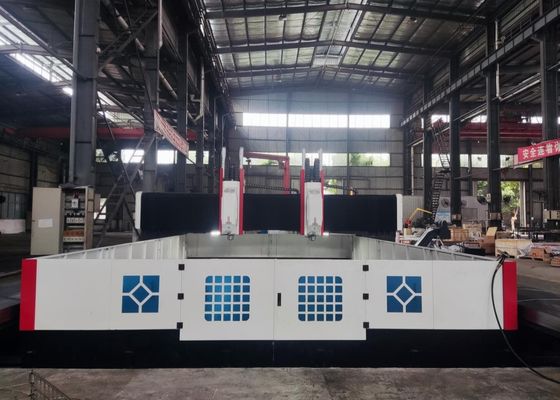

3000х2200мм Размер заготовки CNC-машина для бурения и фрезерной работы BT50-150 Spindle Taper

3000х2200мм Размер заготовки CNC-машина для бурения и фрезерной работы BT50-150 Spindle Taper

Применение:

CNC буровые и фрезерные машины, предназначенные в основном для бурения, раздвижения, нанесения накладки и фрезерной работы пластин и конструктивных компонентов, включая фланцы, диски, кольца,и прочие заготовки с толщиной, входящей в пределы эффективного диапазона обработки оборудованияОн позволяет пробурить отверстия и слепые отверстия как на одноматериальных деталях, так и на композитных материалах.Весь процесс обработки контролируется цифровым способом для исключительного удобства эксплуатации, поддерживающий автоматизированное производство, высокую точность, многообразие обработки и массовое производство.

Спецификации:

Характеристики продукта

1Машинная кровать и рабочий стол:
Машинная кровать и рабочая скамейка представляют собой отливки из серого железа (HT250) из одного куска.Они обладают исключительной динамической и статической жесткостью с нулевой деформацией.Поверхность рабочего стола оснащена точно обработанными, оптимально расположенными Т-слотами для облегчения зажима работы.Два набора высокоточных линейных руководств установлены по обе стороны от основания кровати, обеспечивая равномерное распределение силы на направляющих слайдерах и значительно повышая жесткость, прочность на растяжение и сопротивление сжатию станка.Система привода использует сервомоторы переменного тока, соединенные с высокоточными шаровыми винтами для двустороннего приводаНа нижней части ложа расположены регулируемые болты, что позволяет удобно выравнивать ложе и рабочую скамью.

2Мобильный гарант:
Движущаяся портье построена из литейного серого железа (HT250).Точная шаровая винтовая сборка в сочетании с сервомотором позволяет скользящей пластине силовой головки двигаться вдоль оси X. Сдвижная пластина силовой головки оснащена силовой головкой сверла.который приводит к вращению ореха шарового винта на шаровом винте через точное сцепление.

3Мобильное седло:
Мобильное седло представляет собой высокоточный конструктивный компонент из чугуна.и высокоточный планетарный редуктор, который подключается к сервомоторуВес буровой силовой головки сбалансирован, чтобы уменьшить нагрузку на винт и продлить срок службы шарового винта.что позволяет осуществлять такие действия, как быстрое продвижение вперед, быстрое обратное движение и остановка силовой головки, наряду с автоматическим разрывом чипа, удалением чипа и паузой.

4- Буровая головка:
В буровой силовой головке используется выделенный сервовинтовый двигатель, который передает энергию в специализированный прецизионный винт через зубчатый синхронный пояс для увеличения крутящего момента.Шпиндель сконфигурирован с японскими угловыми контактными подшипниками, расположенными в шестирядной структуре (четыре спереди и два сзади)Оборудованный пневматической системой смены инструмента, шпиндель обеспечивает быструю и удобную замену инструмента.Движение питания управляется сервомотором, соединенным с шаровым винтомОси X и Y поддерживают связь и принимают полузакрытое управление, реализуя линейные и круговые функции интерполяции.Конец шпинделя имеет коническое отверстие BT50 и оснащен высокоскоростным вращающимся соединением, поддерживающий высокоскоростную обработку сверла U с подачей охлаждающей жидкости через шпиндель.

Это высокопроизводительное промышленное оборудование с ЧПУ, специализирующееся на бурении и маркировке пластин и листового металла.тщательно разработанный для точной обработки компонентов типа пластины и структурных частейСпециально предназначены для обработки запчастей, включая фланцы, диски, кольца и плоские пластины.Он имеет основное требование, что толщина таких деталей должна строго соответствовать предварительно установленным эффективным спецификациям обработки машины..

На заводах по производству стальных конструкций это оборудование выполняет высокоточные бурение и фрезерное отделение конструкционных плит и соединительных компонентов,тем самым создавая прочную основу для стабильной сборки стальных рамокВ секторе ветроэнергетикиОн предоставляет высокоточные решения для обработки ветровых турбин и фланцев, что является важным процессом, гарантирующим, что эти детали могут выдерживать суровые условия окружающей среды.Для строительства мостов оборудование обрабатывает бревна мостов и опорные бревна, позволяя формировать устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые.прочные соединения, предназначенные для выдержки динамических нагрузок на протяжении всего срока службы моста.
