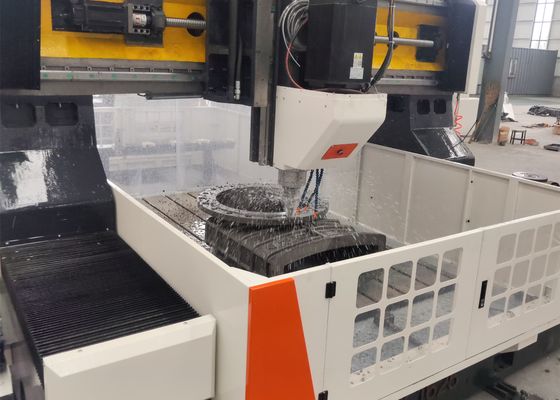

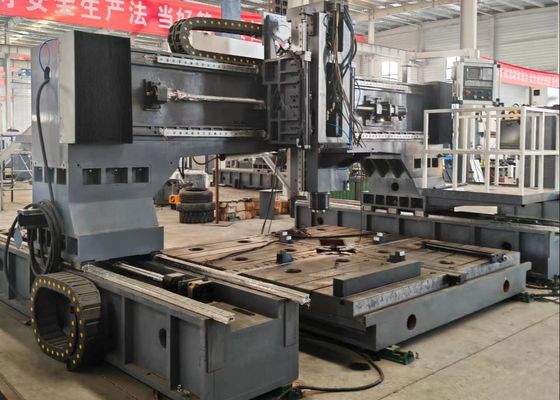

6500x4000x2700 мм Общий размер CNC фланцевая буровая фрезерная машина 28 мм T-слот ширина рабочая скамейка
Применение:
CNC буровые и фрезерные машины, предназначенные в основном для буровых, расколочных, нагнетательных и фрезерных операций на пластинах и конструктивных компонентах, включая фланцы, диски, кольца,и прочие заготовки, толщины которых находятся в пределах эффективной обработки оборудованияОн облегчает бурение отверстий и слепых отверстий как в одноматериальных компонентах, так и в композитных материалах.предлагает превосходную простоту эксплуатации при одновременной автоматизации производства, высокой точности, многообразной обработки и крупномасштабного производства.
Спецификации:
| Размер заготовки |
LxW |
3000х2200 мм |
| Высота гарантии |
600 мм |
| Рабочая скамейка |
Ширина T-слота |
28 мм |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT2 - - - - - - - |
| Максимальный диаметр бурения |
Φ50 мм |
| Диаметр нажатия |
M3-M24 |
| Скорость вращения шпинделя |
30 ~ 3000 оборотов/мин |
| Мощность двигателя сервоспена |
22 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-600 мм |
|
Боковое движение силовой головки(ось X)
|
Максимальный горизонтальный ход |
2200 мм |
| Скорость бокового движения |
0 ~ 8 оборотов/мин |
| Сервомотор для бокового движения |
20,4 кВт |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи |
3000 мм |
| Скорость движения кормов |
0 ~ 8 м/мин |
| Мощность сервомотора питания |
2х2,4 кВт |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
1000 мм |
| Скорость движения |
0 ~ 8 м/мин |
| Мощность сервомотора |
20,4 кВт (тормоз) |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
± 0,015/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
| Общий размер |
LxWxH |
6500x4000x2700 мм |
Характеристики продукта
1Устройство передачи:
Высокоточные импортированные тайваньские рельсы-руководители и слайдеры обеспечивают бесперебойную работу при эффективном повышении грузоподъемности оборудования.
Оси X и Z используют по два линейных рулевого руководства в качестве рулевых и грузоподъемных рельсов для бокового и продольного движения соответственно,отвечающие техническим требованиям для высокоскоростного буренияДля передачи обе оси используют сервомоторы переменного тока для привода точных шаровых винтов для вращения, тем самым достигая линейного смещения.
Ось Y оснащена двумя линейными рулевыми проводами для тяжелой работы, каждый из которых оснащен двумя квадратными скользящими рельсами, чтобы сформировать скользящую трассу оси Y.Эта конфигурация отвечает высоким требованиям к жесткости и прочности каркаса порта, обеспечивая при этом технические преимущества, включая низкий коэффициент трения, высокую скорость движения, отличное поглощение вибраций и длительный срок службы.Y-оси трансмиссии использует сервомотор синхронный привод технологии для совместного движения шаровых винтов в вращение, что позволяет рабочему столу Y-оси передвигаться вперед и назад для обработок с помощью ЧПУ.
2Автоматическое смазочное устройство и защитное оборудование:
Этот инструментальный станок оснащен тайваньской системой объемной автоматической смазки под частичным давлением.автоматическая смазка без тупого угла на движущиеся компоненты, такие как направляющие рельсы, свинцовые винты и стойки, эффективно обеспечивающие срок службы станка.В то время как водонепроницаемые защитные устройства устанавливаются вокруг рабочего стола для повышенной защиты.
3Полная система управления абсолютной стоимостью автобусов KND:
Система использует платформу KND CNC, в сочетании с высокоточными сервомоторами абсолютного значения для привода.и интерфейс работы на китайском языке, поддерживая как на месте вводи внешний вход данных USB
.
Это высокопроизводительное промышленное оборудование с ЧПУ, специализирующееся на бурении и маркировке пластин и листового металла.тщательно спроектирован для точной обработки компонентов типа пластины и структурных частейСпециально приспособлены для обработки деталей, таких как фланцы, диски, кольца и плоские пластины.Он включает в себя основное условие, что толщина этих деталей должна строго соответствовать заранее установленным эффективным спецификациям обработки машины..
На стальных конструкциях это оборудование выполняет высокоточные бурения и фрезерные работы на конструктивных пластинах и соединительных компонентах.тем самым создавая надежную основу для стабильной сборки стальных рамокВ отрасли ветроэнергетикион предоставляет высокоточные решения для обработки ветровых турбин и фланцев, что является критическим процессом, обеспечивающим устойчивость этих компонентов к суровым условиям окружающей среды (eДля строительства мостов оборудование обрабатывает бревна мостов и опоры, облегчая формирование устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых.прочные соединения, предназначенные для выдержки динамических нагрузок на протяжении всего срока службы моста.
