Устойчивая машина для бурения плит с ЧПУ 6000x6000 мм Размер заготовки и 22 кВт сервоспелительный двигатель

Устойчивая машина для бурения плит с ЧПУ 6000x6000 мм Размер заготовки и 22 кВт сервоспелительный двигатель

Применение:

Это оборудование для бурения и фрезерного обработки фланцев с помощью сверхпроводного механизма CNC в основном предназначено для выполнения бурения, раздвижки, нанесения поворотов, фрезерной работы и бурения на плитных деталях и структурных компонентах.Он обеспечивает эффективную производительность бурения отверстий для деталей, включая фланцы, диски, кольца и пластины толщиной в пределах указанного эффективного диапазона, способные к обработке через отверстия и слепые отверстия,совместим как с компонентами из одного материала, так и с композитными материалами.Используя цифровую технологию управления, инструментальная машина обеспечивает исключительную удобство эксплуатации.поддерживает требования к переработке нескольких сортов, и позволяет осуществлять крупномасштабные производственные операции.

Спецификации:

Структура оборудования:

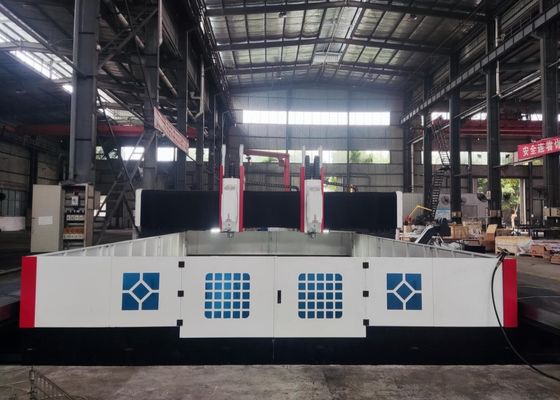

Эта машина CNC для бурения и маркировки портала в основном оснащена металлическим рабочим столом, подвижной конструкцией портала, проходным седлом, силовой головкой для бурения,автоматическая система смазки и защиты, циркулирующее охлаждающее устройство, система цифрового управления (NC) и электрическое управление.в то время как высокоточные механизмы привода шариковых винтов гарантируют превосходную точность позиционирования и отличную повторяемость.

Характеристики продукта

1Кровать и рабочий стол:
Машинная кровать построена из одного куска серого железа (HT250), а портал и боковая основание изготавливаются из высокопрочных сварных конструкций.После вторичного отжига и лечения старения, точная обработка выполняется для достижения исключительной динамической и статической жесткости, эффективно предотвращая деформацию конструкции.На поверхности рабочего стола имеются точно обработанные Т-слоты, расположенные в оптимизированном расположении, что облегчает безопасное застегивание заготовки.обеспечение единообразного распределения силы между проводниками и существенное повышение жесткости станкаСистема привода использует сервомотор переменного тока в сочетании с высокоточным шаровым винтом для двусторонней трансмиссии.позволяет плавно передвигаться по оси Y портаРегулируемые нивелирующие болты расположены стратегически на дне постели, что позволяет удобно калибровывать горизонтальное выравнивание рабочего стола.

2Мобильный гарант:
Мобильная порта построена из материала серого железа (HT250), с двумя сверхвысокогрузочными линейными рулевыми проводами, интегрированными на передней стороне структуры порта.Комплект высокоточных шаровых винтовых агрегатов, соединенный с сервомотором, облегчает движение на оси X слайда силовой головки.

3Двигающийся седло:

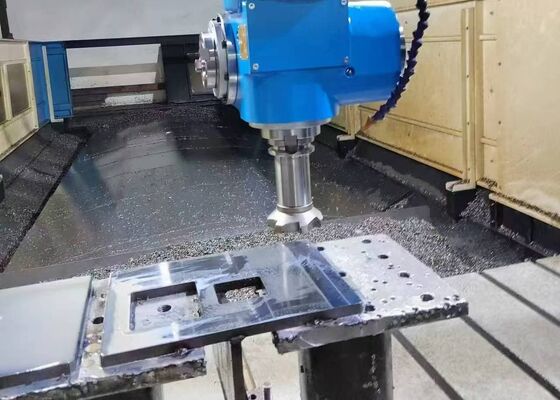

Двигающееся седло представляет собой высокоточную конструкцию из чугуна, оснащенную двумя высокогрузными линейными CNC-направлениями, набор высокоточных шаровых винтовых сборов,и высокоточный планетарный редуктор, соединенный с сервомоторомОн также интегрирован с цилиндром азотного баланса, который уравновешивает вес силовой головки, чтобы минимизировать нагрузку на шаровой винт и продлить его эксплуатационный срок службы.Этот компонент управляет силовой головой бурения для выполнения движения оси Z, позволяющий выполнять основные функции, включая быструю подачу, рабочую подачу, быструю задержку и точную остановку.и возможности паузы для повышения эффективности обработки и гибкости работы.

.

Эта высокопроизводительная промышленная машина с ЧПУ специально разработана для бурения и маркировки на пластинках и листовых металлических компонентах.Скрупулезно сконструированные для обеспечения точной обработки деталей и структурных частей типа пластины, он предлагает специальную совместимость с обработкой фланцев, дисков, колец, плоских плит и аналогичных компонентов.Основное требование заключается в том, что толщина заготовки должна строго соответствовать заранее установленным эффективным спецификациям обработки машины.

В помещениях по производству стальных конструкций это оборудование выполняет прецизионные бурение и фрезерные операции на конструктивных пластинах и соединительных компонентах,о создании прочной основы для стабильной сборки стальных рамокВ ветроэнергетикеон предоставляет высокоточные решения для обработки ветровых турбин Для строительства мостов оборудование обрабатывает бревна мостов и опорные бревна, позволяя формировать устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые, устойчивые.прочные соединения, предназначенные для выдерживания динамических нагрузок на протяжении всего длительного срока службы моста.
