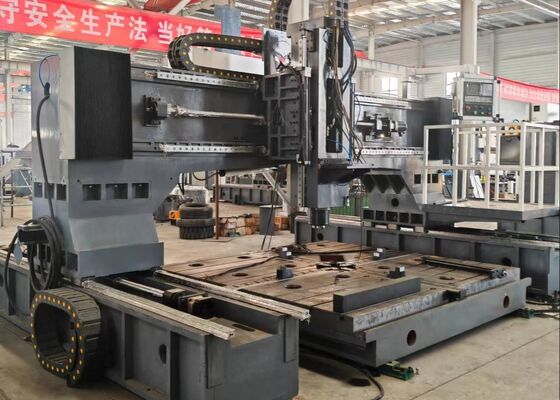

Промышленная машина для бурения плит с CNC с мощностью заготовки 6000x6000 мм 22 кВт сервоспелительный двигатель
Применение:
Эта CNC-машина для бурения и фрезерного шлифа специально разработана для проведения бурения, раздвижения, нажатия, фрезерного и буровых операций на плитных деталях и структурных компонентах.Он обеспечивает высокоэффективную работу с бурением отверстий для таких деталей, как фланцы, диски, кольца и пластины, толщина которых находится в пределах установленного эффективного диапазона.оборудование демонстрирует высокую совместимость как с компонентами из одного материала, так и с композитными материалами;Оборудованный передовой цифровой технологией управления, инструментальный станок обеспечивает превосходную эксплуатационную удобство.удовлетворяет потребностям многообразной обработки, и поддерживает крупномасштабные производственные процессы.
Спецификации:
| Размер заготовки |
LxW |
6000х6000 мм |
| Высота гарантии |
800 мм
(Можно также определить в зависимости от фонда)
|
| Рабочая скамейка |
Ширина T-слота |
28 мм |
| Мощность бурения |
Качество. |
2 |
| Конусовая вертикаль шпинделя |
BT1 |
|
Максимальный диаметр бурения
(Обычная углеродистая сталь)
|
Φ80 мм |
| Максимальная толщина |
≤ 150 мм |
| Диаметр нажатия |
M3-M36 |
| Скорость вращения шпинделя |
30 ~ 3000 оборотов/мин |
| Мощность двигателя сервоспена |
22 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-800 мм |
|
Боковое движение силовой головки(ось X)
|
Максимальный горизонтальный ход |
6000 мм |
| Скорость бокового движения |
0 ~ 8 оборотов/мин |
| Сервомотор для бокового движения |
2х4,2 кВт |
|
Движение вдоль балкона (ось Y)
|
Максимальный ход подачи |
6000 мм |
| Скорость движения кормов |
0 ~ 8 м/мин |
| Мощность сервомотора питания |
2х4,2 кВт |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
600 мм |
| Скорость движения |
0~6 м/мин |
| Мощность сервомотора |
2x3,6 кВт (тормоз) |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
| Общий размер |
LxWxH |
11000x9500x4000 мм |

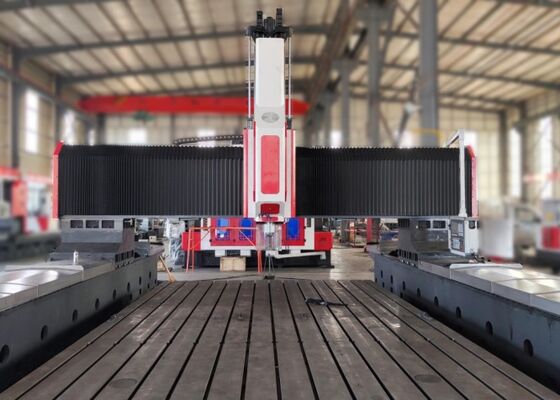

Структура оборудования:
Эта машина CNC для бурения и маркировки порти специально сконфигурирована с литой железной рабочей скамейкой, передвижной портовой сборкой, проходящим седлом, силовой головкой для бурения,автоматическая система смазки и защиты, циркулирующий модуль охлаждения, система цифрового управления (NC) и электрический блок управления.в то время как высокоточные механизмы передачи шаровых винтов обеспечивают исключительную точность позиционирования и выдающуюся повторяемость работы.
Характеристики продукта
1. Загрузка:
Мощная головка буровой установки оснащена специальным сервовинтовым двигателем,который использует зубчатый синхронный ремень для уменьшения скорости и увеличения крутящего момента для привода специализированного точного шпинделя. Шпиндель использует шестирядный японский угловой контактный подшипник (четыре спереди, два сзади), чтобы реализовать бесступенчатое регулирование скорости.шпиндель позволяет быстро и удобно заменить инструментДвижение питания обеспечивается сервомотором, соединенным с шаровым винтом.Оси X и Y поддерживают функциональность связывания и используют управление полузакрытым циклом для достижения возможностей линейной и круговой интерполяцииКонец шпинделя имеет коническое отверстие BT50 и интегрирован с высокоскоростным вращающимся соединением, что облегчает высокоскоростную обработку скважины U с подачей охлаждающей жидкости через шпиндель.
2Система передачи:
Система, оснащенная тайваньскими проводниковыми рельсами и высокоточной конструкцией скольжения, обеспечивает плавную эксплуатацию и повышенную грузоподъемность.
Ось X использует две линейные рулевые рельсы в качестве боковых рулевых и грузоподъемных путей, полностью отвечающих требованиям высокоскоростных буровых операций.сервомотор переменного тока приводит в действие точный шаровой винт для реализации линейного движения.
Ось Y оснащена двумя тяжелыми линейными рулевыми рельсами на каждой стороне, с тремя квадратными вагонами, установленными на каждой рулевой рельсе, которые в совокупности образуют механизм скольжения оси Y.Эта конструкция не только удовлетворяет высоким требованиям к жесткости и прочности каркаса порта, но также обеспечивает технические преимущества, включая низкий коэффициент тренияПривод на оси Y использует технологию двойного сервомотора синхронного привода:один сервомотор сконфигурирован с каждой стороны, чтобы синхронно управлять вращением шарового винта, что позволяет передвигаться в гарантийной раме и достигать точной обработки с помощью ЧПУ.
.
Эта высокопроизводительная промышленная машина с ЧПУ специально разработана для бурения и маркировки пластин и листовых металлокомпонентов.Изделие, изготовленное из металлов или из других материалов, изготовленное из металлов или из металлов, изготовленные из металлов или из металлов, изготовленные из металлов или из металлов, обеспечивает специальную совместимость для обработки фланцев, дисков, колец, плоских плит и аналогичных компонентов.Основное требование заключается в том, что толщина заготовки должна строго соответствовать предварительно настроенным эффективным параметрам обработки машины..
В помещениях по производству стальных конструкций это оборудование выполняет прецизионные буровые и фрезерные операции на конструктивных пластинах и соединительных элементах,о создании прочной основы для стабильной сборки стальных рамокВ секторе ветроэнергетикиОн предлагает высокоточные решения для обработки ветровых турбин Для строительства мостов оборудование обрабатывает бревна мостов и опоры, облегчая формирование устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых.длительные соединения, предназначенные для выдерживания динамических нагрузок на протяжении всего срока службы моста.
