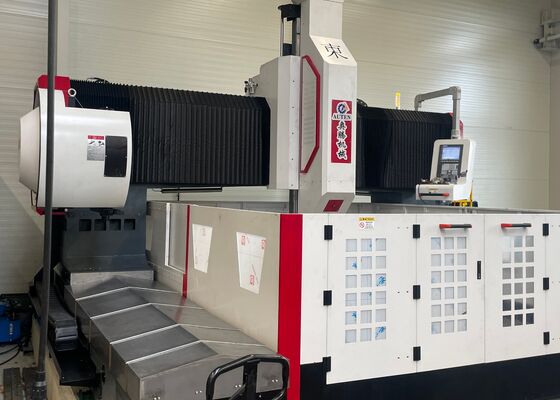

2500х2500мм Сплит CNC Gantry сверлильная фрезерная маркировочная машина 2x4.2кВт Сервомоторная мощность

2500х2500мм Сплит CNC Gantry сверлильная фрезерная маркировочная машина 2x4.2кВт Сервомоторная мощность

Применение:

Эта система сверления на портах с ЧПУ специально разработана для бурения, раздвижения, нажатия и фрезерной работы на пластине и структурных компонентах.Он в основном используется для высокоэффективного бурения фланцевСистема способна обрабатывать как проходные отверстия, так и слепые отверстия на одноматериалах и композитных материалах.С цифровым управлениемоборудование поддерживает автоматизацию, обеспечивает высокую точность и подходит для производства самых разных компонентов,включая как небольшие партии, так и серийное производство.

Спецификации:

Структура оборудования:

Основа машины построена из отливного материала и состоит из основных компонентов, включая рабочий стол, передвижный портал, передвижное скользящее седло, буровую и фрезерную силовые головки,автоматическая система смазки, устройства безопасности, циркулирующая система охлаждения, система цифрового управления и электрическая система.в сочетании с высокоточными свинцовыми винтовыми парами для приводаМашина отличается высокой точностью позиционирования и исключительной повторяемостью позиционирования.

Характеристики продукта

1. Загрузка:
Мощная головка буровой установки оснащена специальным сервовинтовым двигателем, который приводит точный шпиндель через зубной синхронный ремень для замедления и повышения крутящего момента.Воронка может быть заменена быстро и без усилийМеханизм подачи питания питается сервомотором и шаровым винтом.и используется система управления полузакрытой цепью для обеспечения как линейных, так и круговых функций интерполяцииШпиндель сконструирован с конником BT50 и оснащен высокоскоростным вращающимся соединением, что облегчает использование высокоскоростного охлаждающего среднего отверстия для эффективной обработки.

2Устройство передачи:
Устройство передачи использует высокоточные проводниковые рельсы и слайдеры, импортированные из Тайваня, что обеспечивает бесперебойную работу и значительно повышает грузоподъемность.

Оси X и Z поддерживаются двумя линейными рулевыми рельсами, которые служат как рулевыми, так и грузоподъемными для боковых и продольных движений.Эта конфигурация отвечает техническим требованиям высокоскоростного буренияСистемы передач X-оси и Z-оси управляются сервомоторами переменного тока, которые вращают точные шаровые винты для достижения линейного движения.

Ось Y оснащена двумя тяжелогрузными линейными рулевыми рельсами с обеих сторон, с двумя квадратными скользящими рельсами, установленными на каждой рулевой рельсе, чтобы сформировать прочную скользящую трассу оси Y.Эта установка обеспечивает высокую жесткость и прочность требований портовой рамы, при этом предлагая такие преимущества, как низкий коэффициент трения, высокоскоростное движение, отличное заглушение вибраций и продленный срок службы.Трансмиссия X-оси использует технологию синхронного привода с двойным сервомоторомЭтот механизм облегчает движение портовой рамы, позволяя точную обработку с помощью ЧПУ.

3Автоматическая смазочная система и защитные механизмы:

Этот инструментальный станок оснащен системой автоматической смазки объемного частичного давления, изготовленной на Тайване, предназначенной для обеспечения бесшовной смазки движущихся компонентов, таких как проводники,свинцовые винтыЭта система помогает продлить срок службы машины.оси X и оси Y установлены защитные щиты от пыли;, и водоочистительная защитная установка вокруг рабочего стола для дальнейшего повышения защиты.

.

Эта современная машина с ЧПУ специально разработана для высокоэффективного бурения и маркировки деталей из пластин и листового металла.Он был тщательно спроектирован, чтобы обеспечить точную обработку плитного типа деталей и структурных сборов, что делает его особенно подходящим для обработки фланцев, дисков, кольцеобразных деталей, плоских плит и аналогичных частей.Критическим операционным соображением является то, что толщина деталей должна соответствовать установленным эффективным параметрам обработки машины.

В заводах по изготовлению стальных конструкций это оборудование выполняет высокоточные бурение и фрезерные операции на конструктивных пластинах и соединительных элементах,создание прочной основы для надежной сборки стальных рамокВ отрасли ветроэнергетики он предлагает передовые,высокоточное оборудование для вышек и фланцев ветровых турбин, обеспечивающее конструкцию этих компонентов, способных выдерживать сложные условия окружающей среды;Для строительства мостов оборудование обрабатывает бревна мостов и опоры, что облегчает создание устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых.прочные соединения, предназначенные для выдержки динамических нагрузок на протяжении всего срока службы моста.
