BT50 Шпиндельный конус сверлильного станка с ЧПУ для нарезания резьбы M30 Диаметр для фрезерования на крупном металле

Введение в продукт:

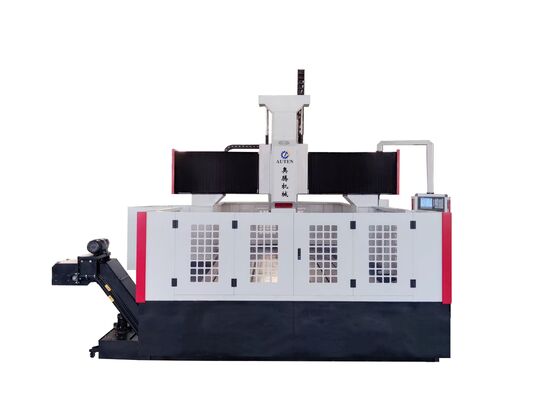

Эта система сверления с ЧПУ портального типа специально разработана для операций сверления, снятия фасок, нарезания резьбы и фрезерования на пластинах и конструктивных компонентах. Она в основном используется для высокоэффективного сверления фланцев, дисков, колец, пластин и других заготовок в пределах заданного диапазона толщины. Система способна обрабатывать как сквозные, так и глухие отверстия на однородных и композитных материалах. Благодаря цифровому управлению процесс обработки обеспечивает бесперебойную работу и интуитивно понятный пользовательский интерфейс. Оборудование поддерживает автоматизацию, обеспечивает высокую точность и идеально подходит для производства широкого спектра компонентов, подходящих как для мелкосерийного производства, так и для крупномасштабного производства.

Технические характеристики:

Конструкция оборудования:

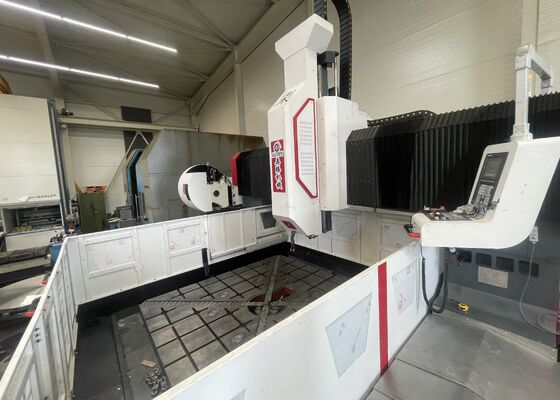

Основание станка изготовлено из литого материала и включает в себя такие основные компоненты, как рабочий стол, подвижный портал, скользящее седло, сверлильно-фрезерная силовая головка, система автоматической смазки, функции безопасности, система циркуляционного охлаждения, система цифрового управления и электрическая система. В нем используются пары жестких направляющих для опоры и направления, дополненные прецизионными парами винтовых передач для привода движения. Станок широко известен своей исключительной точностью позиционирования и превосходной повторяемостью позиционирования.

Особенности продукта

1. Автоматическая сигнализация низкого уровня воды

Когда уровень охлаждающей жидкости в фильтре достигает среднего уровня, система автоматически активирует двигатель, позволяя охлаждающей жидкости из транспортера стружки поступать в фильтр. Как только охлаждающая жидкость достигнет высокого уровня, двигатель автоматически остановится.

Если уровень охлаждающей жидкости в фильтре упадет до низкой точки, система сработает сигнализация через датчик уровня, в результате чего шпиндель автоматически втянет инструмент и остановит работу станка.

2. Функция запоминания при отключении питания:

В случае внезапного отключения электроэнергии или аналогичного прерывания эта функция позволяет быстро и легко извлечь последнее положение просверленного отверстия до сбоя питания. Операторы могут быстро возобновить работу, значительно сокращая время простоя, затрачиваемое на определение предыдущего положения сверления, и облегчая плавный переход к следующему шагу.

3. Фотоэлектрический искатель кромки:

Оборудование оснащено фотоэлектрическим искателем кромки, обеспечивающим быстрое и точное определение положения заготовки.

1. Вставьте искатель кромки в шпиндельный патрон станка и медленно вращайте шпиндель, чтобы обеспечить его соосность.

2. Используйте маховик для перемещения главного вала, позиционируя стальной шарик искателя кромки так, чтобы он слегка касался заготовки. Когда красный свет погаснет, шпиндель готов к реверсу. Перемещайте шпиндель вперед и назад, чтобы найти оптимальную точку, где край стального шарика соприкасается с заготовкой.

3. Запишите значения по осям X и Y, отображаемые системой ЧПУ в этот момент, и введите их в компьютер.

4. Повторите этот процесс, чтобы определить несколько точек обнаружения по мере необходимости.

.

Эта передовая система портального типа с ЧПУ предназначена для высокоэффективного сверления и маркировки деталей из листового металла и листового материала. Она была тщательно разработана для обеспечения точной обработки заготовок пластинчатого типа и конструктивных узлов, что делает ее хорошо подходящей для обработки фланцев, дисков, кольцеобразных компонентов, плоских пластин и аналогичных элементов. Критическим условием эксплуатации является соответствие толщины заготовок указанным эффективным параметрам обработки станка.

На предприятиях по производству стальных конструкций это оборудование выполняет высокоточную сверлильную и фрезерную обработку конструкционных пластин и соединительных компонентов, обеспечивая прочную основу для надежной сборки стальных каркасов. В ветроэнергетической отрасли он предлагает передовые высокоточные возможности обработки для башен и фланцев ветряных турбин, гарантируя, что эти компоненты спроектированы так, чтобы выдерживать суровые условия окружающей среды, такие как сильный ветер и колебания температуры. Для проектов строительства мостов оборудование обрабатывает балки мостов и опорные кронштейны, обеспечивая формирование устойчивых, долговечных соединений, способных выдерживать динамические нагрузки на протяжении всего срока службы моста.
