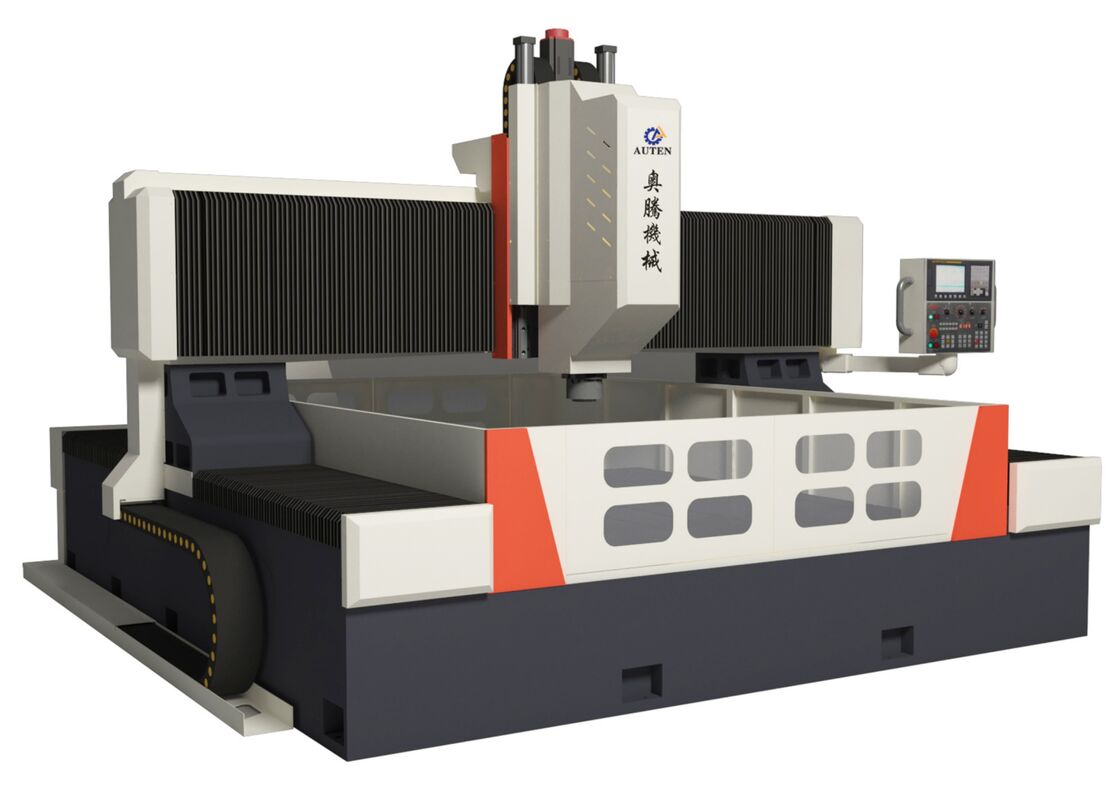

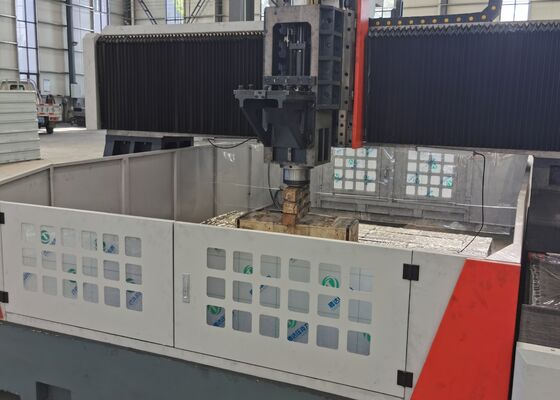

Двойная шпиндельная раздвоенная тяжелая CNC буровая фрезерная машина 1000 мм высота фрезера

Двухшпиндельный разъемный сверхмощный фрезерно-сверлильный станок с ЧПУ, портального типа, высота портала 1000 мм

Введение в продукт:

Это оборудование предназначено для сверления, снятия фасок, нарезания резьбы и фрезерования пластинчатых и конструктивных компонентов. В основном оно используется для высокоэффективных операций сверления на заготовках, таких как фланцы, диски, кольца и пластины, толщиной в пределах эффективного диапазона обработки. Как сквозные, так и глухие отверстия могут быть просверлены на деталях из одного материала, а также из композитных материалов. Процесс обработки управляется цифровым способом, обеспечивая простоту эксплуатации. Система поддерживает автоматизацию, обеспечивает высокую точность и подходит для обработки различных видов продукции и крупномасштабного производства.

Технические характеристики:

Конструкция оборудования:

Станина станка изготовлена из литого материала и в основном состоит из рабочего стола, подвижного портала, подвижного салазок, сверлильно-фрезерной головки, автоматической системы смазки, защитного кожуха, системы циркуляционного охлаждения, блока цифрового управления, электрической системы и других компонентов. Он оснащен парами жестких направляющих для опоры и направления, а также парами прецизионных шарико-винтовых передач для привода. Станок характеризуется высокой точностью позиционирования и отличной повторяемостью позиционирования.

Особенности продукта

1. Станина станка и верстак:

Станина станка изготовлена из литого материала и состоит из двух частей. Она подвергается высокотемпературному отжигу перед механической обработкой, затем вторичному отжигу для снятия напряжений после черновой обработки, а затем подвергается окончательной механической обработке. Этот многоступенчатый процесс обеспечивает стабильность точности станка. Верстак представляет собой цельную отливку из серого чугуна (HT250), которая затем подвергается вторичному отжигу и старению. Этот процесс обеспечивает отличную динамическую и статическую жесткость, предотвращая деформацию. Рабочая поверхность имеет серию Т-образных пазов, расположенных в хорошо продуманной компоновке для надежного крепления заготовки.

Две высокоточные линейные направляющие установлены с обеих сторон станины, обеспечивая равномерное распределение нагрузки на направляющие. Это значительно повышает жесткость, а также прочность станка на растяжение и сжатие. Приводная система приводится в действие серводвигателем переменного тока в сочетании с прецизионной шарико-винтовой парой, обеспечивающей перемещение портала в направлении оси Y. Регулировочные болты стратегически расположены на нижней стороне станины, облегчая регулировку уровня верстака.

2. Подвижный портал:

Подвижный портал изготовлен из серого чугуна (HT250) и оснащен двумя высокопроизводительными линейными направляющими на передней стороне. Прецизионная шарико-винтовая пара, приводимая в действие серводвигателем, облегчает перемещение пластины салазок головки по оси X. Сверлильные головки установлены на этой пластине салазок. Перемещение портала осуществляется за счет вращения гайки на шарико-винтовой паре, которая приводится в движение серводвигателем через прецизионную муфту.

3. Подвижные салазки:

Подвижные салазки представляют собой прецизионный компонент из литого чугуна. Он оснащен двумя высокопроизводительными линейными столами с ЧПУ, прецизионной шарико-винтовой парой и высокоточным планетарным редуктором, подключенным к серводвигателю. Кроме того, салазки оснащены газовым балансировочным цилиндром с азотом, который уравновешивает вес головки, уменьшая нагрузку на винт и продлевая срок его службы. Эта система приводит в движение перемещение сверлильной головки по оси Z, обеспечивая различные функции, такие как быстрый подход, подача заготовки, быстрое втягивание и остановка. Она также включает в себя автоматическое удаление стружки, выброс стружки и возможности паузы для повышения эксплуатационной эффективности.

.

Эта современная портальная система с ЧПУ специально разработана для высокоэффективного сверления и разметки пластинчатых и листовых металлических компонентов. Она была тщательно разработана для обеспечения точной обработки пластинчатых заготовок и конструктивных узлов, что делает ее идеальной для обработки фланцев, дисков, кольцеобразных деталей, плоских пластин и аналогичных изделий. Основным эксплуатационным требованием является соответствие толщины заготовок определенному эффективному диапазону обработки станка.

На заводах по производству стальных конструкций это оборудование выполняет высокоточные операции сверления и фрезерования на конструкционных пластинах и соединительных элементах, обеспечивая прочную основу для надежной сборки стальных каркасов. В секторе ветроэнергетики оно обеспечивает передовые, высокоточные возможности обработки для башен и фланцев ветряных турбин, гарантируя, что эти компоненты спроектированы так, чтобы выдерживать суровые условия окружающей среды, включая сильные ветры и перепады температур. Для строительства мостов оборудование обрабатывает балки мостов и опорные кронштейны, способствуя созданию стабильных, долговечных соединений, способных выдерживать динамические нагрузки на протяжении всего срока службы моста.
