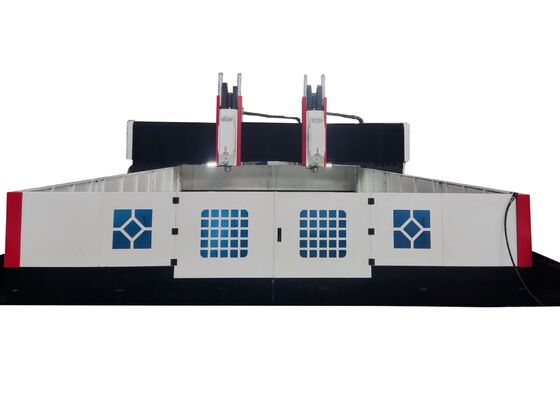

Станок для сверления металлических листов и плит с конусом шпинделя BT50-190, ЧПУ, габаритные размеры 500x6800x3000 мм

Шпиндельный конус BT50-190 Станки для сверления металлических листов ЧПУ 500x6800x3000 мм Габаритные размеры

Введение в продукт:

Это оборудование предназначено для сверления, снятия фасок, нарезания резьбы и фрезерования пластинчатых и конструктивных компонентов. Оно в основном используется для высокоэффективного сверления заготовок, таких как фланцы, диски, кольца и пластины, в пределах указанного диапазона толщин для эффективной обработки. Оно способно сверлить как сквозные, так и глухие отверстия в однородных и композитных материалах. Обработка управляется цифровым способом, обеспечивая простоту использования. Система обеспечивает автоматизацию, гарантирует высокую точность и хорошо подходит для обработки широкого спектра типов продукции и поддержки крупномасштабного производства.

Технические характеристики:

Конструкция оборудования:

Основание станка изготовлено из литого материала и включает в себя ключевые компоненты, такие как рабочий стол, подвижный портал, подвижное скользящее седло, сверлильно-фрезерная головка, автоматическая система смазки, защитный кожух, система циркуляционного охлаждения, блок цифрового управления, электрическая система и другие необходимые элементы. Он оснащен парами жестких направляющих для опоры и направления, а также парами прецизионных шарико-винтовых передач для привода. Станок отличается высокой точностью позиционирования и исключительной повторяемостью позиционирования.

Особенности продукта

1. Сверлильная головка:

В сверлильной головке используется специализированный серводвигатель шпинделя, который приводит в движение прецизионный шпиндель через синхронный ремень для замедления и увеличения крутящего момента. Замена шпинделя выполняется быстро и просто, а механизм подачи приводится в действие серводвигателем и шарико-винтовой парой. Оси X и Y могут быть скоординированы, а полузамкнутое управление обеспечивает как функции линейной, так и круговой интерполяции. Шпиндель оснащен конусом BT50, имеющим высокоскоростное вращающееся соединение, которое поддерживает высокоскоростную обработку с центральной подачей воды U-образным сверлом.

2. Устройство передачи:

Благодаря высокоточным направляющим и ползункам, импортированным из Тайваня, эта система передачи работает плавно, значительно увеличивая несущую способность.

a. Ось X и ось Z используют по две роликовые линейные направляющие в качестве направляющих и несущих элементов для бокового и продольного перемещения. Эта конструкция гарантирует, что система соответствует техническим требованиям высокоскоростного сверления. Ось X и ось Z приводятся в движение серводвигателями переменного тока, которые вращают прецизионные шарико-винтовые пары для обеспечения линейного перемещения.

b. Ось Y поддерживается двумя сверхмощными роликовыми линейными направляющими, с двумя квадратными направляющими, установленными на каждой направляющей, для формирования прочной направляющей оси Y. Эта конфигурация соответствует требованиям высокой жесткости и прочности рамы портала, предлагая такие преимущества, как низкий коэффициент трения, быстрое перемещение, отличная виброизоляция и увеличенный срок службы. В приводе оси X используется технология синхронного привода с двумя серводвигателями, при этом один серводвигатель с каждой стороны приводит в движение шарико-винтовые пары синхронно, что позволяет раме портала перемещаться и облегчает точную обработку с ЧПУ.

3. Система управления ЧПУ GSK:

Система управления ЧПУ GSK специально разработана для сверлильных станков, используя высокоточный серводвигатель абсолютного значения для привода двигателя. Она имеет интерфейс RS232, цветной дисплей, пользовательский интерфейс на китайском языке и ввод USB на месте/внешний.

3.1. Система включает в себя функцию дробления стружки, позволяющую пользователям устанавливать как время дробления стружки, так и цикл непосредственно из пользовательского интерфейса.

3.2. Функция подъема инструмента интегрирована в систему, позволяя пользователям устанавливать высоту подъема инструмента через интерфейс. Как только сверление достигает этой установленной высоты, инструмент быстро поднимается над заготовкой, после чего стружка удаляется, и система быстро перемещается к поверхности сверления, автоматически переключая режимы.

3.3. Централизованный блок управления и ручное устройство оснащены системой ЧПУ для упрощения программирования, хранения, отображения и связи. Интерфейс управления поддерживает такие функции, как диалог человек-машина, компенсация ошибок и автоматические сигналы тревоги.

3.4. Система также предлагает функцию предварительного просмотра и повторной проверки положений отверстий перед обработкой, обеспечивая удобство и точность во время работы.

.

Эта передовая система портала с ЧПУ специально разработана для высокоэффективного сверления и маркировки пластинчатых и листовых металлических компонентов. Она была тщательно разработана для обеспечения точной обработки заготовок пластинчатого типа и конструктивных узлов, что делает ее особенно подходящей для обработки фланцев, дисков, кольцеобразных компонентов, плоских пластин и других аналогичных деталей. Критическим условием эксплуатации является то, что толщина заготовок должна находиться в пределах указанного эффективного диапазона обработки станка.

На предприятиях по изготовлению стальных конструкций это оборудование выполняет точные операции сверления и фрезерования на конструктивных пластинах и соединительных компонентах, закладывая прочную основу для надежной сборки стальных каркасов. В индустрии ветроэнергетики оно предлагает передовые высокоточные возможности обработки для башен и фланцев ветряных турбин, гарантируя, что эти детали спроектированы так, чтобы выдерживать экстремальные условия окружающей среды, такие как сильные ветры и колебания температуры. Для строительства мостов оборудование обрабатывает балки мостов и опорные кронштейны, обеспечивая формирование прочных, устойчивых соединений, способных выдерживать динамические нагрузки в течение длительного срока службы моста.
