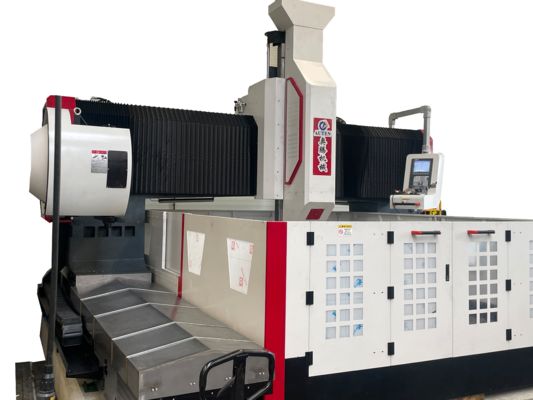

Фрезерно-сверлильный станок с ЧПУ для обработки плит с высотой портала 1000 мм, двумя головками и размером заготовки 3500x3500 мм

Высота гильзы 1000 мм двойная голова CNC фрезерная плитка нажатиеМашина и деталь Размер 3500x3500 мм

Введение продукта:

Это оборудование предназначено для бурения, раздвижения, нанесения накладки и фрезы плит и структурных компонентов.Он в основном используется для высокоэффективных буровых задач на деталях, таких как фланцы.Для эффективной обработки он способен пробурить как пробитые, так и слепые отверстия на одноматериальных и композитных материалах.Операции обработки контролируются цифровым способомСистема обеспечивает автоматизацию, дает точные результаты и хорошо подходит для обработки широкого спектра продуктов при поддержке крупномасштабного производства.

Спецификации:

Структура оборудования:

Машинная база построена из литого материала и включает в себя ключевые компоненты, включая рабочий стол, подвижный портал, подвижное скользящее седло, буровую и фрезерную головку,автоматическая система смазки, защитный корпус, циркулирующая система охлаждения, цифровой блок управления, электрическая система и другие важные элементы.вместе с точными свинцовыми винтовыми парами для движения движенияМашина отличается исключительной точностью позиционирования и высокой повторяемостью позиционирования.

Характеристики продукта

1- Отключение памяти:

В случае внезапного отключения электричества или других перебоев эта функция позволяет быстро и легко найти последнее пробуренное отверстие до отключения электричества.Это позволяет операторам быстро возобновить работу, минимизируя время, затрачиваемое на поиск предыдущей позиции и повышая эффективность работы.

2Фотоэлектрический краевой поисковик:

Оборудование оснащено фотоэлектрическим датчиком края, позволяющим легко и точно расположить положение заготовки.

1) Вставьте детектор краев в спиндовый винт машины и медленно поворачивайте спиндовый винт для регулирования его концентричности.

2) Используйте ручное колесо, чтобы переместить основной шпиндель так, чтобы край стального шарика кнопки слегка касался заготовки.Переместить шпиндель вперед и назад, чтобы определить оптимальную точку, где стальной шар краеискателя касается заготовки.

3) Запишите значения оси X и Y, отображаемые системой CNC в этом положении, и введите их в компьютер.

4) Повторить процесс, чтобы найти несколько точек обнаружения.

3Лазерный интерферометр:

Каждая машина калибровывается с помощью американского лазерного интерферометра API, который точно проверяет и компенсирует ошибки наклона, обратную реакцию, точность позиционирования и повторяемость.Это обеспечивает как динамическую, так и статическую стабильностьСистема предназначена для обеспечения точности 3D-обработки и циркулятивности машины.

.

Эта сложная система с ЧПУ специально разработана для высокоэффективного бурения и маркировки пластин и листовых металлокомпонентов.Он был тщательно спроектирован, чтобы обеспечить точную обработку пластинчатых деталей и структурных сборов, что делает его особенно идеальным для обработки фланцев, дисков, кольцеобразных деталей, плоских плит и аналогичных компонентов.Критическое условие работы заключается в том, что толщина деталей должна находиться в пределах установленного машиной эффективного диапазона обработки.

В заводах по производству стальных конструкций это оборудование выполняет точные бурения и фрезерные операции на конструктивных пластинах и соединительных компонентах,создание прочной основы для надежной сборки стальных рамокВ отрасли ветроэнергетики он предлагает передовые высокоточные возможности обработки ветряных турбинных башен и фланцев.обеспечение того, чтобы эти компоненты были спроектированы так, чтобы выдерживать экстремальные условия окружающей среды;Для строительства мостов оборудование обрабатывает бревна мостов и опоры, что позволяет создать прочные,стабильные соединения, способные выдерживать динамические нагрузки на протяжении всего длительного срока службы моста.
