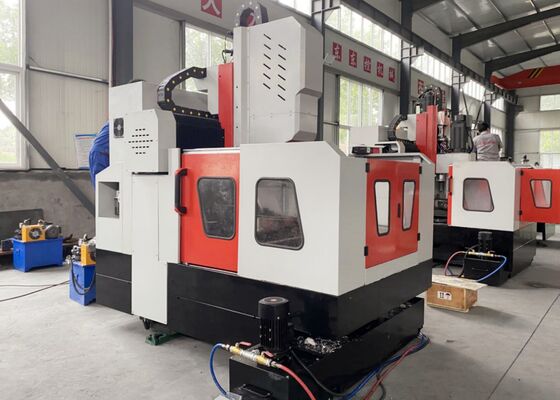

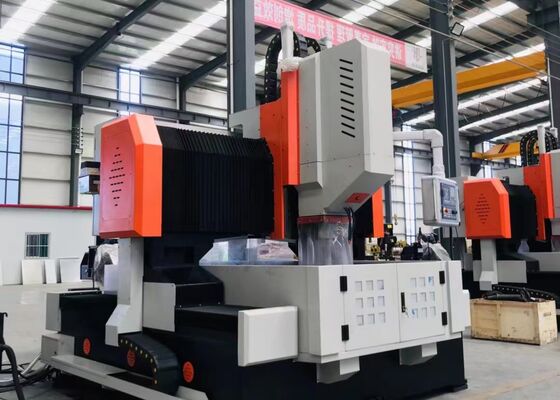

2000 мм горизонтальный ход CNC буровой маркировочной машины 2000 * 2000 мм размеры заготовки
Применение:
Машины для бурения и фрезы стальных плит с помощью ЧПУ, используемые в основном для обработки листов труб, фланцев, подшипников, теплообменников,и другие компоненты в таких отраслях промышленности, как нефтехимияОн способен на высокоскоростные бурения с карбидными буровыми кубиками с внутренним охлаждением.или с использованием высокоскоростных свертовых свертовых свертков с внешним охлаждением. Машина предлагает ряд функций, включая бурение, раздвижение, нажатие, фрезирование и бурение.,прокатывание и фрезерные операции.
Спецификации:
| Модель |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Размер заготовки |
LxW (мм) |
1000х1000 |
2000х1600 |
2000х2000 |
3000х3000 |
4000х8000 |
| Ширина T-слота рабочей столы (мм) |
28 |
28 |
28 |
28 |
28 |
| Мощность бурения |
Качество. |
1 |
1 |
1 |
1 или 2 |
1 или 2 |
| Конусовая вертикаль шпинделя |
BT2 |
BT1 |
BT1 |
BT1 |
BT1 |
| Максимальный диаметр бурения (мм) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Максимальная толщина (мм) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Диаметр нажатия |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
11 |
"Как же я могу быть счастлив?" |
22/30 |
22/30/37 |
22/30/37 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Скорость бокового движения (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Мощность сервомотора для бокового движения (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Продольное движение гарантии (ось Y)
|
Максимальный ход подачи (мм) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Скорость движения кормов (м/мин) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Мощность сервомотора питания (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
400 |
400 |
800 |
1000 |
1400 |
| Скорость движения (м/мин) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Мощность сервомотора (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
3.2х2.2х2.2 |
4.4х3.2х2.7 |
5.3х3.8х2.7 |
6.6х4.9х2.9 |
13х6,9х6.2 |
Особенности продукта
1. Пластинки и фланцевая буровая, фрезерная и маркировочная машина состоит из постели, продольного слайда, порта, поперечного слайда, вертикального блока питания, бурового и фрезерного шпинделя, рабочего стола,система охлаждения, автоматическая система удаления щелочей, автоматическая система смазки, пневматическая система, электрическая система и другие ключевые компоненты.
2. Сервоприводящая скользящая буровая головка станка для резки стальных плит cnc способна бурить, перемешивать, нажимать, расширять и фрезировать канавы.Он может работать как совместно с другими блоками, так и самостоятельно.В буровом шпинделе используется высокоточный шпиндель тайваньского производства (внутреннее охлаждение) с коническим отверстием BT50 и оснащен механизмом автоматического раскрытия.Эта установка позволяет легко заменить инструмент с помощью соединительного стержня, гидравлическая система развязки инструмента цилиндра, позволяющая быстро менять бури или фрезерные резки.
3Структура буровой и маркировочной машины оснащена высокоточными линейными проводами, обеспечивающими плавное движение.гарантируя высокую точность.
4. корпус и портал металлической платформы портала машины построены из литья или высококачественной сварки стальной плиты.после чего после полуфабрикации производится вторая отжига для уменьшения напряжения, а затем прецизионно обрабатываются, чтобы обеспечить постоянную точность и стабильность.
Машина CNC для резки портовых пластинок является высокопроизводительным промышленным решением, тщательно разработанным для точной обработки пластинчатых компонентов и структурных частей.Это оборудование предназначено для обработки деталей, таких как фланцы, диски, кольца и плоские плиты, при существенном требовании, чтобы толщина этих деталей находилась в пределах установленного эффективного диапазона обработки машины.
В стальных мастерских конструкции, эта машина для бурения пластины выполняет точные бурения и фрезерные операции на конструктивных плитах и соединительных компонентах, обеспечивая прочную основу для стабильной сборки стальных рамок.Он обеспечивает высокоточную обработку ветровых турбин и фланцев, что является важным процессом, обеспечивающим устойчивость этих компонентов к суровым условиям окружающей среды.При строительстве мостов оборудование обрабатывает бревна и опоры мостов.обеспечение формирования стабильных и прочных соединений, способных выдерживать динамические нагрузки в течение длительного срока службы моста.
