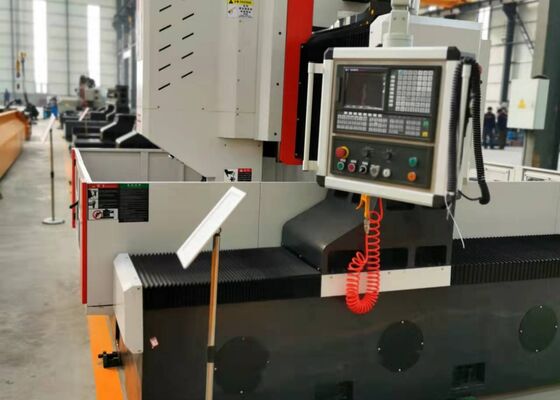

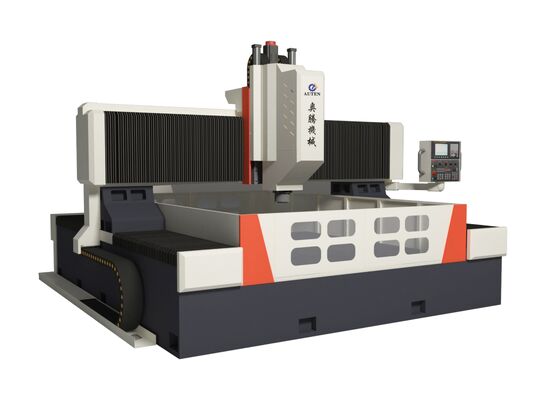

250 мм толщины ССК накладные металлические пластины стальной буровой машины 22/30КВт серво шпиндель Моторная мощность
Введение продукта:
Буровые и фрезерные машины типа портала с ЧПУ в основном предназначены для обработки листов труб, фланцев, подшипников, теплообменников и других компонентов в таких секторах, как нефтехимия,атомная энергетикаОн поддерживает высокоскоростные буровые операции с использованием карбидных буровых скважин с внутренним охлаждением или высокоскоростных буровых сверток с внешним охлаждением.Эта универсальная машина выполняет различные задачиКроме того, он может быть оснащен дополнительной автоматической прямоугольной головкой для обеспечения боковых функций бурения, нажатия и фрезы.
Конфигурация продукта:
| Модель |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Размер заготовки |
LxW (мм) |
1000х1000 |
2000х1600 |
2000х2000 |
3000х3000 |
4000х8000 |
| Ширина T-слота рабочей столы (мм) |
28 |
28 |
28 |
28 |
28 |
| Мощность бурения |
Качество. |
1 |
1 |
1 |
1 или 2 |
1 или 2 |
| Конусовая вертикаль шпинделя |
BT2 |
BT1 |
BT1 |
BT1 |
BT1 |
| Максимальный диаметр бурения (мм) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Максимальная толщина (мм) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Диаметр нажатия |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
11 |
"Как же я могу быть счастлив?" |
22/30 |
22/30/37 |
22/30/37 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Скорость бокового движения (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Мощность сервомотора для бокового движения (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Продольное движение гарантии (ось Y)
|
Максимальный ход подачи (мм) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Скорость движения кормов (м/мин) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Мощность сервомотора питания (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
400 |
400 |
800 |
1000 |
1400 |
| Скорость движения (м/мин) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Мощность сервомотора (кВт) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
SIEMENS/FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
3.2х2.2х2.2 |
4.4х3.2х2.7 |
5.3х3.8х2.7 |
6.6х4.9х2.9 |
13х6,9х6.2 |
Особенности продукта
1. Пластинка и фланцевая буровая, фрезерная и маркировочная машина состоит из нескольких основных компонентов, включая кровать, продольный слайд, портал, поперечный слайд, вертикальный блок питания,буровой и фрезерный шпиндель, рабочий стол, охлаждающая система, автоматическая система удаления фишек, автоматическая система смазки, пневматическая система, электрическая система и другие критические элементы.
2. Сервоприводящая скользящая силовая головка сверлильной машины CNC для резки стальных плит способна выполнять операции сверливания, реминга, нажатия, раздвижения и фрезирования канавок.Он может работать либо совместно с другими блоками, либо самостоятельно.Сверло для бурения оснащено высокоточным шпинделем тайваньского производства (с внутренним охлаждением) с коническим отверстием BT50 и включает в себя механизм автоматического раскрытия бабочкой.Эта конфигурация облегчает удобные изменения инструмента посредством использования стыковочного стержня и гидравлического цилиндра инструмента системы ослабления, что позволяет быстрое взаимозаменяемость между буровыми и фрезерными резами.
3Структура буровой и маркировочной машины оснащена высокоточными линейными проводами, обеспечивающими плавное и стабильное движение.Сервомотор переменного тока управляет синхронным ремнем и сборками высокоточных шаровых винтов, обеспечивая исключительную точность.
4. Рама и портье металлической платформенной станции изготавливаются из отливок или сварных высококачественных стальных плит. Эти компоненты проходят процесс отжига при высокой температуре перед обработкой,после чего после полуфабрикации производится вторая отжига для уменьшения внутренних нагрузокВпоследствии они подвергаются точной обработке, чтобы гарантировать постоянную точность и стабильность.
Машина CNC для резки портовых пластинок является высокопроизводительным промышленным решением, специально разработанным для точной обработки пластинчатых компонентов и структурных элементов.Это оборудование специально предназначено для обработки таких деталей, как фланцы., диски, кольца и плоские пластины, при критическом условии, что толщина этих деталей находится в пределах установленного эффективного диапазона обработки машины.
В заводах по производству стальных конструкций эта буровая машина выполняет точные буровые и фрезерные операции на конструктивных плитах и соединительных компонентах,создание прочной основы для стабильной сборки стальных рамокВ секторе ветроэнергетики он предлагает высокоточные механические обработки ветровых турбин и фланцев, что обеспечивает критические процессы, обеспечивающие выносливость этих компонентов в сложных условиях окружающей среды (например,сильные ветрыДля строительства мостов оборудование обрабатывает бревна и опоры мостов.гарантирование создания стабильных и устойчивых соединений, способных выдерживать динамические нагрузки на протяжении всего длительного срока службы моста.
