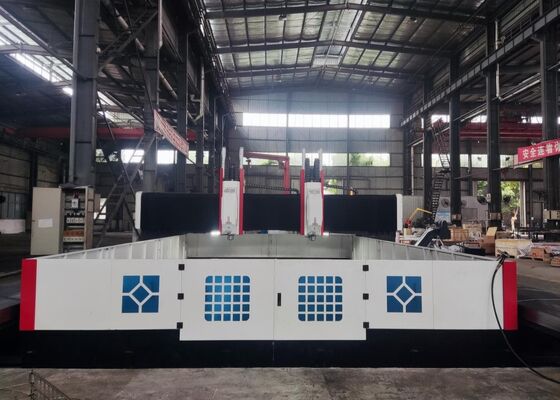

Модель PHD4080 CNC фланцевая металлическая буровая машина для стальных конструкций и котлов
Введение продукта:
Эта буровая машина с гарантированным управлением в основном используется для обработки трубных листов, фланцев, подшипников, теплообменников и других продуктов в области нефтехимии, ядерной энергетики, ветровой энергетики, котлов,стальные конструкции, и т. д. Он может использовать карбидные сверла для высокоскоростного бурения с внутренним охлаждением или использовать высокоскоростные сверловые сверлы для бурения с внешним охлаждением.расшифровкаОн также оснащен автоматической прямоугольной головой (по желанию) для боковых бурений, кранов и фрезерных работ.
Конфигурация продукта:
| Модель |
PHD4080 |
| Размер заготовки |
LxW (мм) |
4000х8000 |
| Ширина T-слота рабочей скамьи (мм) |
28 |
| Мощность бурения |
Качество. |
1 или 2 |
| Конусовая вертикаль шпинделя |
BT1 |
| Максимальный диаметр бурения (мм) |
Φ90 |
| Максимальная толщина (мм) |
≤ 300 |
| Диаметр нажатия |
M3-M36 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
22/30/37 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
4000 |
| Скорость бокового движения (r/min) |
0 ~ 6 |
| Мощность сервомотора для бокового движения (кВт) |
3.6 |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи (мм) |
8000 |
| Скорость движения кормов (м/мин) |
0 ~ 6 |
| Мощность сервомотора питания (кВт) |
3.6/5.5 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
1400 |
| Скорость движения (м/мин) |
0 ~ 4 |
| Мощность сервомотора (кВт) |
3.6 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
± 0,015/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
13х6,9х6.2 |
Особенности продукта
1. Буровая машина с фланцем состоит из ложка, продольного слайда, порта, поперечного слайда, вертикального блока питания, буровой и фрезерной силовой головки, рабочего стола, системы охлаждения,автоматическая система удаления чипов, автоматическая система смазки, пневматическая система, электрическая система и т.д.
2. Сервосдвигающаяся силовая головка буровой машины для сверления с помощью CNC-плита выполняет функции бурения, реминга, нажатия, раздвижения и фрезерной канавки. Она может работать вместе или независимо.Сверло для бурения использует тайваньское высокоточное отверстие (внутреннее охлаждение), отверстие конического шпинделя BT50, с механизмом автоматического раскрытия бабочкой пружины, который может быть оборудован сверлой или фрезером через соединительный стержень, гидравлическим инструментом для ослабления цилиндра,и это очень удобно заменить инструмент.
3. Корпус высокоскоростной станковой буровой машины оснащен высокоточным линейным руководством, движущейся мобильностью.Обеспечить высокую точность.
4. корпус и портье скважинной машины изготавливаются из литья или сварки высококачественной стальной плиты.после полуфиниширования снова отжигают, чтобы устранить напряжение, а затем завершен для обеспечения стабильной точности.
5На рабочем столе есть несколько горизонтальных T-слотов для закрепления фиксатора и пластины.Факультативное устройство самоцентрирующегося четырёхчелюстного зажимания щеки значительно улучшает эффективность производства партийных деталей.
6Принять немецкую систему CNC, испанскую систему FAGOR CNC или китайскую систему KND, координаты бурения могут быть напрямую преобразованы между CAD и CAM, облегчая программирование, хранение, отображение,и коммуникации. Пользовательский интерфейс имеет функции компенсации ошибок, автоматических сигнализаций и взаимодействия человека с компьютером.автоматически генерирующие программы обработкиВозможности предварительного просмотра и инспекции обеспечивают удобство работы.
7Он оснащен фотоэлектрическим датчиком края, который может легко и быстро определить положение заготовки.опциональные 24T дисковые журналы инструментов или линейные журналы инструментов значительно повышают эффективность обработки.
8Он оснащен автоматическим конвейером и автоматическим смазочным устройством.Система охлаждения оснащена внутренним насосом высокого давления и внешним насосом низкого давления.Он может принимать внутреннее охлаждение или внешнее охлаждение.
Машина CNC для резки портированных пластинок - это надежное промышленное решение, тщательно разработанное для точной обработки пластинчатых компонентов и структурных частей.Это оборудование специально разработано для обработки деталей, таких как фланцы., диски, кольца и плоские плиты, при существенном требовании, чтобы толщина этих материалов оставалась в пределах установленного эффективного диапазона обработки машины.
В заводах по производству стальных конструкций эта буровая машина выполняет точные буровые и фрезерные операции на конструктивных плитах и соединительных компонентах,создание прочной основы для надежной сборки стальных рамокВ секторе ветроэнергетикиОн обеспечивает высокоточную обработку ветряных турбин и фланцев, что обеспечивает жизненно важные процессы, которые обеспечивают выносливость этих компонентов в сложных условиях окружающей среды (eПри строительстве мостов оборудование обрабатывает бревна и опоры мостов.обеспечение создания стабильных и прочных соединений, способных выдерживать динамические нагрузки на протяжении всего срока службы моста.
