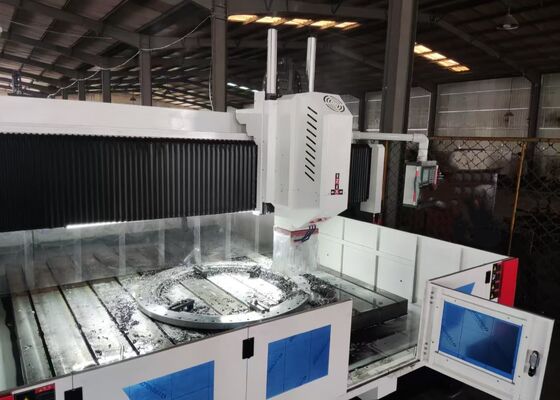

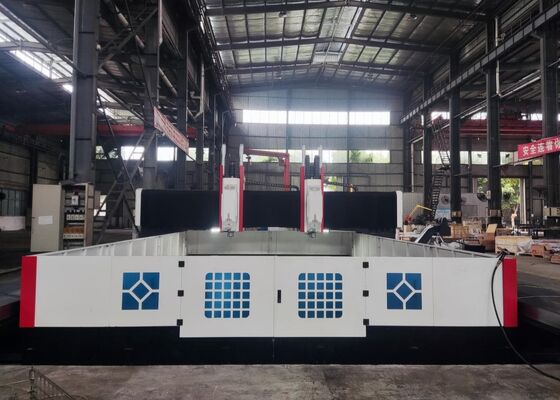

BT50 Автоматическая CNC-машина для сверления фланца пластинки с управлением ПЛК

Автоматический станок для сверления фланцев с конусом шпинделя BT50 и ЧПУ, с управлением от ПЛК

Введение в продукт:

Этот станок для сверления с ЧПУ портального типа в основном используется для обработки трубных решеток, фланцев, подшипников, теплообменников и других компонентов в таких отраслях, как нефтехимия, атомная энергетика, ветроэнергетика, котельное оборудование и стальные конструкции. Он способен выполнять высокоскоростное сверление твердосплавными сверлами с внутренним охлаждением или использовать быстрорежущие спиральные сверла с внешним охлаждением. Станок поддерживает ряд функций, включая сверление, снятие фасок, нарезание резьбы, фрезерование и растачивание. Кроме того, он может быть оснащен дополнительной автоматической угловой головкой для сверления, нарезания резьбы и фрезерования сбоку.

Конфигурация продукта:

Особенности продукта

1. Станок для сверления фланцев состоит из станины, продольной направляющей, портала, поперечной направляющей, узла вертикальной подачи, силовой головки для сверления и фрезерования, верстака, системы охлаждения, автоматической системы удаления стружки, автоматической системы смазки, пневматической системы, электрической системы и других ключевых компонентов.

2. Станок для сверления плит с ЧПУ оснащен серво-скользящей силовой головкой сверления, которая способна выполнять сверление, развертывание, нарезание резьбы, снятие фасок и фрезерование канавок. Эти функции могут работать одновременно или независимо. Сверлильный шпиндель представляет собой прецизионный шпиндель производства Тайваня (внутреннее охлаждение) с конусом BT50 и включает в себя механизм автоматического развертывания с пружиной-бабочкой. Станок может быть оснащен сверлами или фрезами через соединительный стержень и гидравлический цилиндр для освобождения инструмента, что делает замену инструмента очень эффективной и удобной.

3. Высокоскоростной станок для сверления с ЧПУ оснащен высокоточными линейными направляющими, обеспечивающими плавное перемещение. Серводвигатель переменного тока приводит в движение синхронный ремень и прецизионные шарико-винтовые пары, гарантируя исключительную точность.

4. Корпус и портал станка для сверления с ЧПУ изготовлены из литых материалов или высококачественных сварных стальных пластин. Эти компоненты подвергаются высокотемпературному отжигу перед обработкой, а затем вторичному отжигу после полуфинишной обработки для устранения остаточных напряжений, обеспечивая стабильную и точную работу на протяжении всего процесса обработки.

5. Станок для сверления плит оснащен несколькими горизонтальными Т-образными пазами на рабочем столе, что позволяет надежно закреплять приспособления и плиты. Дополнительное четырехкулачковое самоцентрирующееся зажимное устройство значительно повышает эффективность производства при серийной обработке.

6. В станке используется немецкая система ЧПУ Siemens, испанская система ЧПУ FAGOR или китайская система KND. Координаты сверления могут быть легко преобразованы между CAD и CAM, упрощая программирование, хранение, отображение и связь. Пользовательский интерфейс включает в себя компенсацию ошибок, автоматические сигналы тревоги и функции взаимодействия человека с компьютером. Местоположения отверстий заготовки могут быть введены с помощью клавиатуры, USB, сети или графики CAD с автоматической генерацией программ обработки. Функции предварительного просмотра и проверки сверления дополнительно обеспечивают простоту эксплуатации.

7. Станок оснащен фотоэлектрическим устройством поиска кромки, что обеспечивает быстрое и точное позиционирование заготовки. Кроме того, дополнительные дисковые магазины на 24 инструмента или линейные магазины инструментов значительно повышают эффективность обработки.

8. Станок оснащен автоматическим транспортером для стружки и автоматической системой смазки. Система охлаждения оснащена как насосом внутреннего охлаждения высокого давления, так и насосом внешнего охлаждения низкого давления, предлагая гибкость в использовании как внутреннего, так и внешнего охлаждения.

Станок для резки плит с ЧПУ портального типа - это надежное промышленное решение, разработанное для точной обработки листовых компонентов и конструктивных элементов. Это оборудование специально оптимизировано для обработки заготовок, таких как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала находится в пределах определенного эффективного диапазона обработки станка.

На предприятиях по производству стальных конструкций этот станок для сверления плит выполняет точные операции сверления и фрезерования на конструктивных плитах и соединительных компонентах, обеспечивая надежную основу для прочной сборки стальных каркасов. В ветроэнергетической отрасли он предлагает высокоточную обработку для башен и фланцев ветряных турбин — критические процессы, которые гарантируют, что эти компоненты смогут выдерживать суровые условия окружающей среды (такие как сильный ветер и перепады температур). Для проектов строительства мостов оборудование обрабатывает балки и опоры мостов, обеспечивая создание стабильных и долговечных соединений, способных выдерживать динамические нагрузки в течение длительного срока службы моста.
