Станок для сверления пластин теплообменника с ЧПУ, фрезерно-сверлильный станок для пластин, станок для сверления стальных пластин

Станция сверления пластин теплообменника, фрезерно-сверлильный станок с ЧПУ для пластин, сверлильный станок для стальных пластин

Введение продукта

На предприятиях по производству стальных конструкций этот станок для сверления пластин выполняет точные операции сверления и фрезерования на конструкционных пластинах и соединительных элементах, обеспечивая надежную основу для безопасной сборки стальных каркасов. В секторе ветроэнергетики он предлагает высокоточную обработку башен и фланцев ветряных турбин — критически важные процессы, которые гарантируют, что эти компоненты могут выдерживать сложные условия окружающей среды, такие как сильные ветры и перепады температур. Для строительства мостов станок обрабатывает мостовые балки и опоры, обеспечивая формирование стабильных и долговечных соединений, способных выдерживать динамические нагрузки на протяжении всего длительного срока службы моста.

Технические характеристики:

Особенности продукта

1. Система привода

Высокоточные направляющие и ползунки производства Тайвань тщательно спроектированы для обеспечения плавной работы при значительном повышении грузоподъемности станка. Ось X оснащена двумя роликовыми линейными направляющими, а ось Z — четырьмя, обе из которых служат основными направляющими и несущими компонентами для боковых и продольных перемещений. Эта конфигурация полностью соответствует техническим требованиям для высокоскоростного сверления. Для передачи мощности оси X и Z приводятся в движение серводвигателями переменного тока, которые управляют прецизионными шарико-винтовыми парами для преобразования вращательного движения в высокоточное линейное перемещение.

Ось Y оснащена двумя сверхмощными роликовыми линейными направляющими, каждая из которых имеет два квадратных ползунка, вместе образующих механизм скольжения оси Y. Эта конструкция не только удовлетворяет требованиям высокой жесткости и прочности портальной рамы, но и обеспечивает ряд технических преимуществ, включая низкий коэффициент трения, высокоскоростное перемещение, отличное гашение вибраций и длительный срок службы. Для передачи мощности ось Y использует технологию синхронного привода с серводвигателями, которые синхронно приводят в движение шарико-винтовые пары, обеспечивая точное возвратно-поступательное движение рабочего стола оси Y для точной работы при обработке с ЧПУ.

2. Система автоматической смазки и защитные механизмы

Станок оснащен тайваньской системой автоматической смазки с объемным дозированием, которая обеспечивает комплексную смазку движущихся частей, таких как направляющие, ходовые винты и рейки, значительно продлевая срок службы станка. Оси X и Y защищены пылезащитными кожухами, а вокруг рабочего стола установлены водонепроницаемые брызговики, обеспечивающие дополнительную защиту во время работы.

3. Центральная система подачи СОЖ

Станок оснащен стандартной центральной системой подачи СОЖ. Внутренняя циркуляция СОЖ эффективно предотвращает накопление металлической стружки на инструменте во время обработки, снижая износ инструмента, продлевая срок его службы и улучшая чистоту поверхности обрабатываемых деталей. Высоконапорный выход СОЖ на кончике инструмента обеспечивает надежную защиту как поверхности заготовки, так и высокоскоростного поворотного соединения, предотвращая засорение обломками и улучшая общее качество заготовки и эффективность работы.

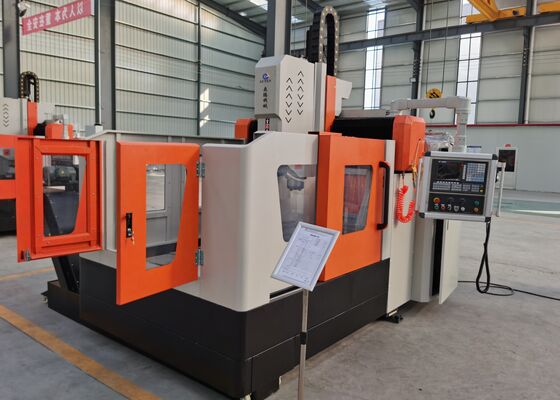

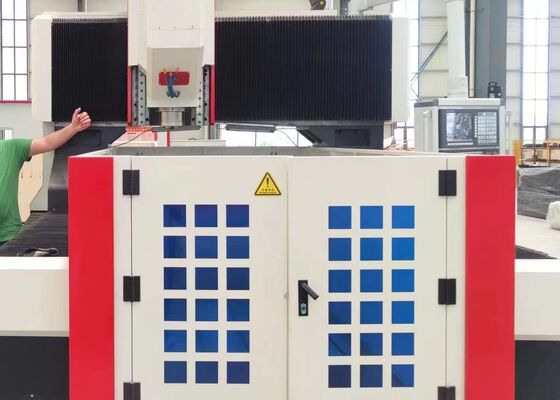

Этот сложный промышленный станок портального типа с ЧПУ, специально разработанный для сверления и маркировки пластин и листового металла, тщательно спроектирован для высокоточной обработки пластинчатых компонентов и конструкционных деталей. Оптимизированный для обработки таких заготовок, как фланцы, диски, кольца и плоские пластины, он гарантирует, что толщина этих компонентов строго соответствует определенным эффективным параметрам обработки станка.

На предприятиях по производству стальных конструкций это оборудование выполняет высокоточные операции сверления и фрезерования на конструкционных пластинах и соединительных компонентах, обеспечивая прочную основу для безопасной сборки стальных каркасов. В отрасли ветроэнергетики оно предлагает решения для прецизионной обработки башен и фланцев ветряных турбин — жизненно важные процессы, которые гарантируют, что эти компоненты способны выдерживать сложные условия окружающей среды, такие как сильные ветры и колебания температуры. При строительстве мостов оборудование обрабатывает мостовые балки и опорные кронштейны, облегчая создание прочных, долговечных соединений, предназначенных для выдерживания динамических нагрузок на протяжении всего длительного срока службы моста.
